FGG.00.304.CLAD35

产品分类: 圆形连接器
厂牌: LEMO
产品描述: Lemo 圆形连接器插头, 00 B系列, 4芯, 电缆安装, 焊接, IP50
供应商型号: 2048773
供应商: 海外现货
标准整包数: 1

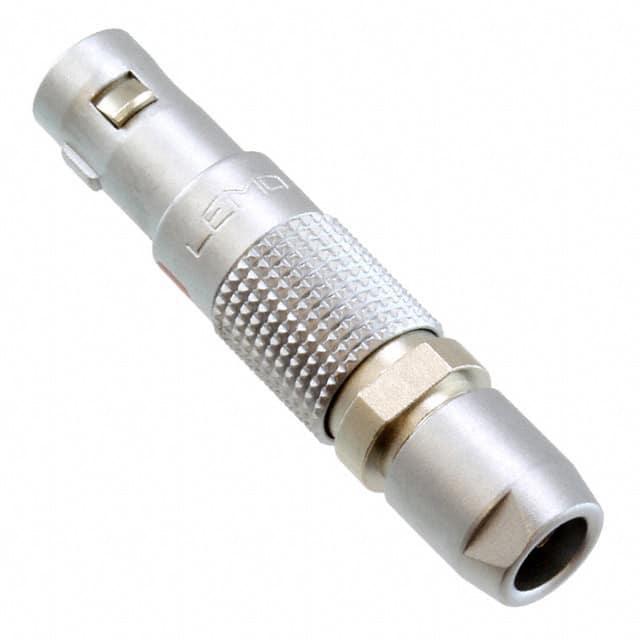

LEMO 圆形连接器 FGG.00.304.CLAD35

FGG.00.304.CLAD35概述


    产品简介


    产品名称:FGG.00.304.CLAD35 连接器
    产品类型:这是一种直插式插头连接器,用于电缆组件。采用焊接式触点设计,适用于低电压应用。
    主要功能:这款连接器具备优良的机械性能和电气性能,能够承受高电压测试,并且具有较好的防腐蚀性能。它的特点是小巧轻便,适用于空间有限的应用场合。
    应用领域:这类连接器广泛应用于工业自动化、通信设备、测量仪器、医疗设备等领域,特别是在需要高可靠性的低电压电路系统中。

    技术参数


    - 接触类型:焊接
    - 接触直径:0.5毫米(0.02英寸)
    - 桶直径:0.4毫米(0.016英寸)
    - 最大实心导体截面积:0.09平方毫米(AWG 28)
    - 最大绞合导体截面积:0.05平方毫米(AWG 30)
    - 最大壳体阻抗:8.7毫欧姆
    - 测试电压(触点-壳体):交流650伏,直流920伏
    - 测试电压(触点-触点):交流800伏,直流1130伏
    - IP等级:50
    - 重量:3.45克
    - 适用电缆直径范围:2.80至3.50毫米
    - 适用电缆系列:PVC, TPR, GREY, BLACK
    - 外壳材料:黄铜(镀铬),镍电镀黄铜套管和中间部件
    - 绝缘材料:PEEK(UL 94 / V-0/3.2,取决于材料厚度)

    产品特点和优势


    - 机械强度高:连接器采用了高强度的黄铜材质,确保了在恶劣环境下长时间使用而不会损坏。
    - 电气性能优越:经过严格的高电压测试,保证了电路系统的稳定性和安全性。
    - 良好的防腐蚀性:盐雾腐蚀测试超过1000小时,适用于各种环境。
    - 小巧轻便:设计紧凑,体积小重量轻,便于在空间受限的场合安装使用。

    应用案例和使用建议


    应用场景:这款连接器非常适合于工业自动化控制系统中使用,例如工业机器人、PLC控制柜等,也可用于通信设备中的信号传输,医疗设备中数据的稳定传输等。
    使用建议:由于其较小的尺寸,安装时需要注意准确对准插孔,避免错位导致接触不良。同时,在高湿度或盐雾环境中使用时,需特别注意定期检查并保持清洁,以维持良好的电气性能。

    兼容性和支持


    兼容性:此连接器适用于多种电缆,包括PVC、TPR等不同材料制成的电缆,具体可参照表中的电缆型号选择合适的电缆。
    厂商支持:LEMO公司为用户提供全面的技术支持和售后服务,包括产品咨询、技术支持及故障排除等服务。

    常见问题与解决方案


    1. 问题:连接器安装后出现接触不良的情况。
    - 解决方案:检查连接器和电缆的接触部位是否清洁无污垢,必要时重新焊接。
    2. 问题:在高湿度环境下使用时发现连接器腐蚀严重。
    - 解决方案:定期使用干燥剂或除湿机降低环境湿度,保持清洁干燥。
    3. 问题:长时间使用后连接器出现磨损现象。
    - 解决方案:更换磨损的连接器部件,确保整体系统的稳定性。

    总结和推荐


    总体评价:这款由LEMO生产的FGG.00.304.CLAD35连接器具有优良的机械强度和电气性能,适用于多种复杂环境下的低电压应用。其小巧的体积和较高的IP防护等级使得它在空间有限和要求较高的环境中非常实用。
    推荐使用:鉴于其优异的性能表现和广泛的应用领域,我们强烈推荐在工业自动化、通信设备、医疗设备等领域的项目中使用该款连接器。

FGG.00.304.CLAD35参数

参数
触头镀层 - 配接
类型 Male Pins,Plug,Push-Pull
颜色 银色
端接 焊盘
额定电流 2A
外壳材料 Brass
针脚数 4pin
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

FGG.00.304.CLAD35厂商介绍

LEMO是一家瑞士公司,专注于设计和制造精密定制的连接解决方案。公司以其高品质、可靠性和创新性而闻名,产品广泛应用于医疗、工业、音频视频、****、核能和深海等领域。

LEMO的产品主要分为以下几类:
1. 推拉自锁连接器:具有快速连接和断开的特点,适用于需要频繁插拔的应用。
2. 圆形连接器:提供多种尺寸和配置,适用于各种电气和信号传输需求。
3. 高性能连接器:适用于极端环境,如高温、高压、振动等。
4. 光纤连接器:用于光信号传输,适用于高速数据通信。
5. 电源连接器:提供稳定的电源连接,适用于各种电源需求。

LEMO的优势在于:
1. 高品质:所有产品均符合严格的质量标准,确保长期可靠运行。
2. 定制化:提供定制解决方案,满足客户的特定需求。
3. 创新:不断研发新技术,提高产品性能和可靠性。
4. 全球服务:在全球设有销售和服务网络,提供快速响应和支持。

FGG.00.304.CLAD35数据手册

厂牌 PDF简要描述 下载
LEMO 圆形连接器 LEMO FGG.00.304.CLAD35 FGG.00.304.CLAD35数据手册

FGG.00.304.CLAD35封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 264.5936
5+ ¥ 256.0752
25+ ¥ 250.2225
50+ ¥ 234.8099
库存: 105
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 264.59
