HT7333

产品分类: LDO稳压器
产品描述: 3.3V/20V/0.3A
供应商型号: 14M-HT7333 SOT-89
供应商: 云汉优选
标准整包数: 1000
XCH/深圳旭昌辉 LDO稳压器 HT7333

HT7333概述

    # 电子元器件技术手册:73XX低压差线性稳压器

    产品简介


    73XX系列是采用CMOS技术制造的低压差线性稳压器。该系列产品提供了多种固定输出电压选项,包括2.1V到9.0V,可满足不同应用场景的需求。73XX系列广泛应用于各类音频、视频设备和通信设备中,提供稳定可靠的电源供应。

    技术参数


    最大额定值
    - 工作电压: VIN -0.3~+22 V
    - 贮存温度: TSTG -50~+125 ℃
    - 工作温度: TA -40~+85 ℃
    引脚功能
    | 序号 | 符号 | 功能描述 |
    |
    | 1 | GND | 地 |
    | 2 | VIN | 输入 |
    | 3 | VOUT | 输出 |
    直流电特性
    | 参数说明 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | 输出电压 | VOUT | VIN=VOUT+2.0V,IOUT=10mA | 2.058 | 2.100 | 2.142 | V |
    | 输出电流 | IOUT | VIN=VOUT+2.0V | 300 | — | — | mA |
    | 静态电流 | ISS | 无负载 | — | 1.5 | 3.0 | μA |
    | 线性调整率 | △VOUT/VOUT △VIN | VOUT+1.0V≤VIN≤20V,IOUT=1mA | — | — | 0.2 | %/V |
    | 输入电压 | VIN | — | — | — | 20 | V |

    产品特点和优势


    73XX系列的主要特点包括:
    - 低功耗:静态电流仅为1.5μA,适用于需要节能的应用。
    - 低压差:最低电压差仅为30mV,可提供更稳定的输出电压。
    - 温度漂移系数小:确保在不同温度下仍能维持较高的输出精度。
    - 宽输入电压范围:最高工作电压可达20V,适应不同的供电需求。
    这些特点使得73XX系列在各类音频、视频设备和通信设备中表现出色,成为市场上极具竞争力的产品。

    应用案例和使用建议


    典型应用
    73XX系列常用于电源设备、通信设备和音视频设备中,例如:
    - 高端音响系统:为音频组件提供稳定的电源。
    - 移动通信基站:为基站内的各种电子模块供电。
    使用建议
    - 确保输入输出电压、负载电流的使用条件符合手册要求,避免IC内部功耗超出封装允许的最大值。
    - 尽量将电容接在VIN和VOUT附近,以提高系统的稳定性和抗干扰能力。

    兼容性和支持


    兼容性

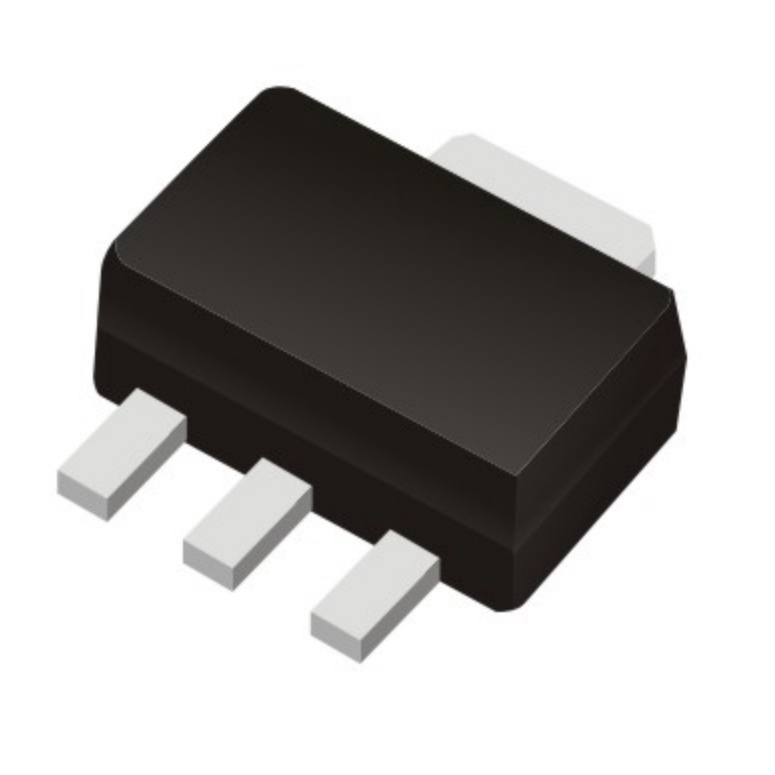

    73XX系列与多种标准电子设备兼容,可广泛应用于各类电子产品中。此外,该系列产品采用通用的SOT89封装,方便进行组装和集成。
    厂商支持
    制造商提供详尽的技术文档和支持服务,确保用户能够顺利集成并使用73XX系列产品。如有任何问题,可通过官方网站获得技术支持。

    常见问题与解决方案


    问题1:输出电压不稳定
    解决方案:检查输入电压和负载电流是否在规定范围内。若超出范围,重新调整输入电压或减少负载电流。
    问题2:过热保护
    解决方案:确保散热措施得当,如增加散热片或降低工作负荷。若散热不良导致过热保护启动,应适当调整工作状态。
    问题3:输出电流不足
    解决方案:检查电源输入是否正常,确保输入电压在允许范围内。同时,检查输出负载是否过大,减小负载或将多个设备并联供电。

    总结和推荐


    综合评估
    73XX系列以其低功耗、低压差和稳定的性能在众多同类产品中脱颖而出。其宽泛的输出电压选择和高可靠性使其成为各类音频、视频和通信设备的理想电源解决方案。
    推荐
    强烈推荐73XX系列低压差线性稳压器给需要高效、稳定电源的设计师和工程师。无论是在高端音频设备还是复杂的通信网络中,73XX都能提供卓越的表现。

HT7333参数

参数
输出电流 -
线路调节 -
输出类型 -
最大输入电压 -
稳压器数量 -
最大压差@电流 -
最小输入电压 -
最小输出电压 -
最大输出电压 -
纹波抑制-PSRR -
Iq-静态电流 -
负载调节 -
极性 -
通用封装 SOT-89
应用等级 工业级
零件状态 在售

HT7333厂商介绍

XCH公司是一家领先的高科技企业,专注于研发和生产各类高性能产品。公司主营产品分为三大类:智能设备、环保材料和生物科技产品。

1. 智能设备:包括智能家居系统、工业自动化设备和智能穿戴设备。这些产品广泛应用于家庭、工业和个人健康领域,提高生活便利性和工作效率。

2. 环保材料:涵盖可降解塑料、节能建筑材料和环保涂料等。这些材料在减少环境污染、降低能源消耗和提升建筑性能方面发挥着重要作用。

3. 生物科技产品:包括生物制药、基因编辑技术和生物农业技术。这些产品在医疗健康、基因研究和农业发展等领域具有广泛应用。

XCH的优势在于:
1. 强大的研发能力:公司拥有一支由行业专家组成的研发团队,不断推出创新产品。
2. 高品质产品:XCH严格把控产品质量,确保产品性能稳定可靠。
3. 完善的服务体系:公司提供全方位的售前、售中和售后服务,满足客户需求。
4. 良好的市场口碑:凭借卓越的产品和服务,XCH赢得了广泛的市场认可和客户信赖。

HT7333数据手册

厂牌 PDF简要描述 下载
XCH/深圳旭昌辉 LDO稳压器 XCH/深圳旭昌辉 HT7333 HT7333数据手册

HT7333封装设计

查看详情并下载
Symbol
Footprint
3D Model
