3DD13009AN

产品分类: 三极管(BJT)
产品描述: 400V/12A/hEF:10~70
供应商型号: 14M-3DD13009AN TO-3P
供应商: 云汉优选
标准整包数: 360
XCH/深圳旭昌辉 三极管(BJT) 3DD13009AN

3DD13009AN概述

    3DD13009AN 硅三重扩散NPN双极型晶体管技术手册

    产品简介


    3DD13009AN 是一款高性能的硅三重扩散NPN双极型晶体管,广泛应用于节能灯、电子镇流器、电子变压器和高频开关电源等领域。它特别适用于常见的功放电路,能够在多种复杂的工作环境下提供卓越的性能。

    技术参数


    - 主要参数
    - 应用领域:节能灯、电子镇流器、电子变压器、高频开关电源、常用功放电路
    - 绝对最大额定值
    - 集电极-发射极直流电压 (VBE=0): 700V
    - 集电极-发射极直流电压 (IB=0): 400V
    - 发射极-基极直流电压: 9V
    - 集电极电流 (DC): 12A
    - 集电极脉冲电流 (脉冲): 24A
    - 基极电流 (DC): 6A
    - 基极电流 (脉冲): 12A
    - 最大集电极耗散功率: 120W
    - 最高结温: +150°C
    - 存储温度范围: -55°C 至 +150°C
    - 电气特性
    - VCEO (IC=10mA, IB=0): 400V
    - VCBO (IC=1mA, IB=0): 700V
    - VEBO (IE=1mA, IC=0): 9V
    - ICBO (VCBO=700V, IE=0): 50uA
    - ICEO (VCEO=400V, IB=0): 100uA
    - IEBO (VEBO=9V, IC=0): 10uA
    - hFE1 (VCE=5V, IC=5A): 10-30
    - hFE2 (VCE=5V, IC=8A): 8-无数据
    - VCESAT (IC=8A, IB=1.6A): 1.5V
    - VBESAT (IC=8A, IB=1.6A): 1.6V
    - Ts (Vcc=24V, IC=5A, IB1=IB2=1A): 无数据
    - Tf: 0.7us
    - fT (Vce=10V, Ic=0.5A): 4MHz
    - 热阻
    - 结到壳的热阻: 1.04°C/W
    - 结到环境的热阻: 41.7°C/W

    产品特点和优势


    - 高耐压:3DD13009AN 支持高达 700V 的集电极-发射极直流电压,确保在高电压环境中稳定运行。
    - 高电流容量:最大集电极电流可达 12A,能够满足高强度电流需求的应用。
    - 开关速度快:快速的开关速度使得它在高频应用中表现优异。
    - RoHS 合规:符合 RoHS 指令,环保且安全。

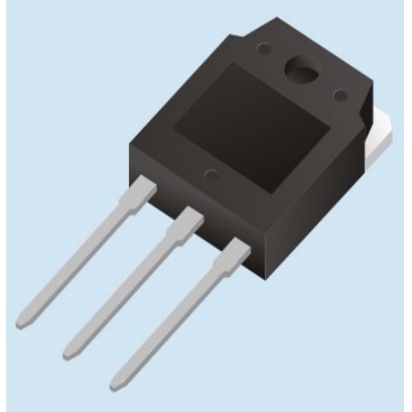

    - 封装形式:采用 TO-3P 封装,便于安装和散热。

    应用案例和使用建议


    3DD13009AN 在多个领域都有广泛应用,例如:
    - 节能灯:确保在高效能照明系统中的可靠运行。
    - 电子镇流器:提高效率和稳定性。
    - 电子变压器:提供稳定的电流输出。
    - 高频开关电源:支持快速切换和高效率操作。
    使用建议:
    - 在高温环境下使用时,应注意散热设计以保证正常工作。
    - 使用前应检查所有连接正确无误,并确保电压和电流参数在额定范围内。
    - 注意定期维护和检测,以延长使用寿命。

    兼容性和支持


    3DD13009AN 具有良好的兼容性,可与其他主流电子元件和设备配合使用。制造商提供详细的使用指南和技术支持服务,以帮助用户更好地了解和应用该产品。

    常见问题与解决方案


    - Q: 为什么产品在高温下会出现过热现象?
    - A: 过高的环境温度会导致结温升高。需要通过改善散热设计来降低结温。

    - Q: 产品在频繁开关时出现性能下降怎么办?
    - A: 适当增加散热措施或更换更大容量的产品以应对频繁开关的需求。

    - Q: 如何确保产品符合 RoHS 标准?
    - A: 查看产品材料清单,确保所有材料均符合 RoHS 规定。如有疑问可联系制造商咨询。

    总结和推荐


    3DD13009AN 硅三重扩散NPN双极型晶体管凭借其高耐压、高电流容量和快开关速度等特点,在多种应用场合表现出色。对于需要在严苛环境下工作的电子产品来说,3DD13009AN 是一个值得信赖的选择。综合来看,强烈推荐使用此产品。
    以上是关于3DD13009AN硅三重扩散NPN双极型晶体管的技术手册解析,希望能为您提供有价值的参考信息。

3DD13009AN参数

参数
最大功率耗散 -
不同 Ib,Ic 时的 Vce 最大饱和值 -
晶体管类型 -
集电极截止电流 -
最大集电极发射极饱和电压 -
集电极电流 -
VCBO-最大集电极基极电压 -
配置 -
VEBO-最大发射极基极电压 -
VCEO-集电极-发射极最大电压 -
通用封装 TO-3P
应用等级 工业级
零件状态 在售

3DD13009AN厂商介绍

XCH公司是一家领先的高科技企业,专注于研发和生产各类高性能产品。公司主营产品分为三大类:智能设备、环保材料和生物科技产品。

1. 智能设备:包括智能家居系统、工业自动化设备和智能穿戴设备。这些产品广泛应用于家庭、工业和个人健康领域,提高生活便利性和工作效率。

2. 环保材料:涵盖可降解塑料、节能建筑材料和环保涂料等。这些材料在减少环境污染、降低能源消耗和提升建筑性能方面发挥着重要作用。

3. 生物科技产品:包括生物制药、基因编辑技术和生物农业技术。这些产品在医疗健康、基因研究和农业发展等领域具有广泛应用。

XCH的优势在于:
1. 强大的研发能力:公司拥有一支由行业专家组成的研发团队,不断推出创新产品。
2. 高品质产品:XCH严格把控产品质量,确保产品性能稳定可靠。
3. 完善的服务体系:公司提供全方位的售前、售中和售后服务,满足客户需求。
4. 良好的市场口碑:凭借卓越的产品和服务,XCH赢得了广泛的市场认可和客户信赖。

3DD13009AN数据手册

厂牌 PDF简要描述 下载
XCH/深圳旭昌辉 三极管(BJT) XCH/深圳旭昌辉 3DD13009AN 3DD13009AN数据手册

3DD13009AN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
360+ ¥ 2.0638
1080+ ¥ 2.0054
2880+ ¥ 1.947
库存: 360
起订量: 360 增量: 360
交货地:
最小起订量为:360
合计: ¥ 742.96
