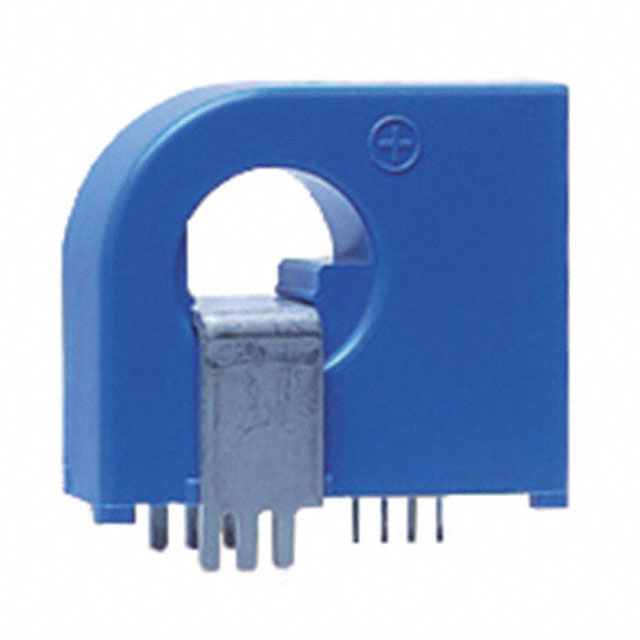

HTB 100-P/SP5

产品分类:
厂牌: LEM
产品描述:
供应商型号: SG-HTB 100-P/SP5
供应商: 期货订购
标准整包数: 100
LEM  HTB 100-P/SP5

HTB 100-P/SP5概述

    电子元器件技术手册:HTB 50...400-P/SP5系列电流互感器

    1. 产品简介


    HTB 50...400-P/SP5系列电流互感器是一款专为测量直流、交流和脉冲电流设计的产品,特别适用于工业领域。该系列产品能够实现初级电路和次级电路之间的电气隔离,确保安全可靠的数据采集。其广泛应用于交流变频驱动器、伺服电机驱动器、直流电机驱动静态转换器、电池供电应用、不间断电源(UPS)及开关模式电源供应器(SMPS)等场合。

    2. 技术参数


    - 主要规格:
    - 初级额定电流(RMS)范围:50±150A,100±300A,300±600A,400±600A。
    - 输出电压:@ ±IPN,负载电阻RL=10kΩ时为±1.667V。
    - 输出内部电阻:100Ω。
    - 绝缘电阻:@ 500V DC时>500MΩ。
    - 负载电阻:≥10kΩ。
    - 供电电压:+12…+15V。
    - 工作电流:<15mA。
    - 精度与动态性能:
    - 在TA=25°C下的误差<±1%。
    - 线性误差<±1%。
    - 电气偏置电压@TA=25°C<±30mV。
    - 磁场偏置电压<±8.33mV。
    - 温度系数<±1mV/K。
    - 输出电压温度系数<±0.05%/K。
    - 90%延迟时间<3µs。
    - 频率带宽(-3dB):直流到50kHz。

    3. 产品特点和优势


    HTB 50...400-P/SP5系列电流互感器具备如下显著特点:
    - 霍尔效应测量原理:精确且稳定。
    - 初级次级电气隔离:提供安全的电气保护。
    - 绝缘电压:2500V。
    - 低功耗:减少能源消耗。
    - 绝缘塑料外壳:符合UL 94-V0标准。
    这些优势使其在工业应用中表现出卓越的性能和稳定性,特别是对于需要高精度、高可靠性的电力测量系统来说,该产品具有明显的市场竞争力。

    4. 应用案例和使用建议


    HTB 50...400-P/SP5系列电流互感器适用于多种工业场景,例如变频驱动器、伺服电机驱动器、电池供电应用、不间断电源(UPS)等。根据实际需求进行选型和安装时,需考虑以下几点:
    - 安装前确保初级导体温度不超过100°C。
    - 按照制造商的指南进行安装,例如遵循LEM通用安装规则。

    5. 兼容性和支持


    - 兼容性:本产品适用于上述提及的各种应用场景,并且易于集成至现有的电力系统中。
    - 支持和维护:制造商提供详尽的技术文档和支持服务,确保用户能够顺利地进行设备的安装和维护。

    6. 常见问题与解决方案


    - 问题1:产品通电后无输出。
    - 解决办法:检查供电电压是否在规定的范围内(+12V至+15V),同时确认连接线路无误。

    - 问题2:输出信号不稳定。
    - 解决办法:检查负载电阻是否满足最低要求(≥10kΩ),并确保系统接地良好以减少干扰。

    7. 总结和推荐


    HTB 50...400-P/SP5系列电流互感器以其高精度、宽电流测量范围、低功耗及优良的电气隔离性能,在工业电力测量领域表现优异。通过详细的分析和案例研究,我们可以看出它不仅具有强大的市场竞争力,而且在实际应用中展现了出色的性能。因此,我强烈推荐这一款高性能、高可靠的电流互感器。

HTB 100-P/SP5参数

参数
包装方式 散装

HTB 100-P/SP5厂商介绍

LEM公司是一家专注于电能测量和电能质量分析的瑞士企业,成立于1986年。公司主要产品包括电能测量传感器、电能质量分析仪、电能表和相关的软件解决方案。这些产品广泛应用于工业自动化、能源管理、智能电网、电动汽车充电基础设施等领域。

LEM的产品分类主要包括:
1. 电能测量传感器:用于测量电流、电压、功率和电能,适用于各种电气设备和系统。
2. 电能质量分析仪:用于监测和分析电能质量,包括电压暂降、谐波、不平衡等。
3. 电能表:用于测量和记录电能消耗,适用于商业和工业用户。
4. 软件解决方案:提供数据管理和分析工具,帮助用户优化能源使用和维护电力系统。

LEM的优势在于:
1. 技术创新:拥有多项专利技术,不断推出高性能、高精度的产品。
2. 定制化服务:能够根据客户需求提供定制化解决方案。
3. 全球网络:在全球设有多个分支机构和服务中心,提供快速响应和本地化支持。
4. 质量保证:产品符合国际标准,通过严格的质量控制和测试。
