HOB 50-P

产品分类: 电流传感器
厂牌: LEM
产品描述:
供应商型号: ZT-HOB 50-P
供应商: 海外现货
标准整包数: 1

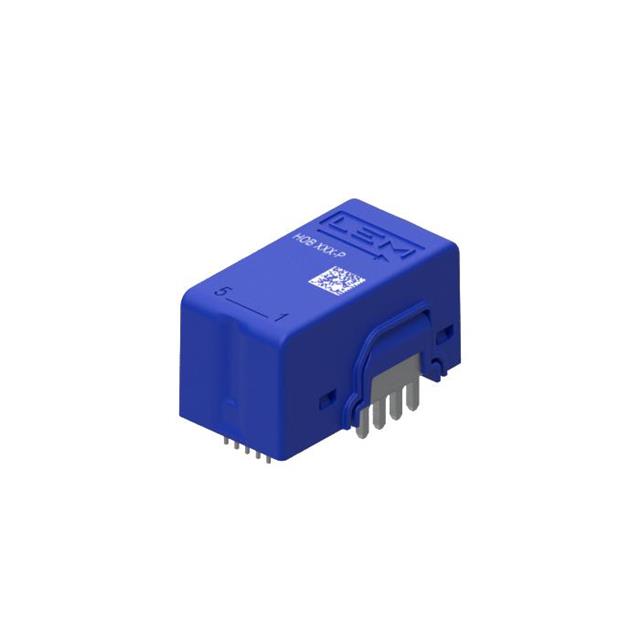

LEM 电流传感器 HOB 50-P

HOB 50-P概述

    电流传感器HOB-P系列技术手册

    1. 产品简介


    产品类型: HOB-P系列电流传感器是一款开放环多范围电流传感器,适用于直流、交流、脉冲等电流的电子测量。它具有电压输出,单电源供电+5V,并且在原边和副边电路之间具有电气隔离。这些传感器非常适合需要精确电流测量的应用场合。
    主要功能:
    - 开放环多范围电流传感器
    - 电压输出
    - 单电源+5V供电
    - 原边与副边电路电气隔离
    - 低功耗
    - 紧凑设计,便于通过通孔安装于PCB板上
    - 出厂校准
    应用领域:
    - 变频调速伺服电机驱动
    - 直流电机驱动静态变流器
    - 电池供电应用
    - 不间断电源(UPS)
    - 开关模式电源(SMPS)
    - 汇流箱
    - 太阳能逆变器(逆变器的直流侧,最大功率点跟踪MPPT)
    - 等离子切割机、焊接
    - 充电站

    2. 技术参数


    以下是HOB-P系列电流传感器的技术规格和性能参数:
    - 原边电流:
    - HOB 50-P: 额定电流50A,测量范围-125A至125A
    - HOB 75-P: 额定电流75A,测量范围-187.5A至187.5A
    - HOB 100-P: 额定电流100A,测量范围-250A至250A
    - HOB 130-P: 额定电流130A,测量范围-250A至250A
    - 工作电压: 4.6V到5.5V
    - 电流消耗: 最大26mA
    - 参考电压(输出): 2.48V到2.52V
    - 温度系数:
    - 输出电压(25°C至105°C):-0.075mV/K至0.075mV/K
    - 输出电流(25°C至105°C):-0.075mV/K至0.075mV/K
    - 噪声电压:
    - 峰峰值噪声电压(DC至10kHz):1.6mV
    - 峰峰值噪声电压(DC至100kHz):1.6mV
    - 峰峰值噪声电压(DC至1MHz):1.7mV
    - 频率响应: −3dB带宽1000kHz

    3. 产品特点和优势


    独特功能和优势:
    - 低偏移温度漂移
    - 爬电距离/间隙距离> 11mm
    - 极短响应时间<200ns
    - 高截止频率> 1MHz
    - 增强的抗干扰能力
    这些特点使HOB-P系列电流传感器在各种工业应用中表现出色,具有很高的市场竞争力。

    4. 应用案例和使用建议


    应用案例:
    - 在太阳能逆变器中的直流侧,实现最大功率点跟踪(MPPT)。
    - 在不间断电源(UPS)系统中监测电流。
    使用建议:
    - 安装时确保设备接地以防止静电损伤。
    - 使用适合的电源和电缆,避免过载和过热。
    - 定期检查和维护以保持最佳性能。

    5. 兼容性和支持


    HOB-P系列电流传感器经过严格的认证,符合IEC和UL标准,适合集成到各种工业控制系统中。制造商提供全面的技术支持和售后服务,确保用户能够充分利用产品功能。

    6. 常见问题与解决方案


    - 问题1:如何校准传感器?
    - 解决方案:传感器出厂前已经过工厂校准,但可以根据具体应用需求进行微调。
    - 问题2:如何处理噪声问题?
    - 解决方案:降低电源纹波,使用滤波器可以有效减少噪声。
    - 问题3:如何确保设备安全?
    - 解决方案:确保所有连接都正确无误,遵守制造商的安全指南,避免意外发生。

    7. 总结和推荐


    总结:
    HOB-P系列电流传感器具备高精度、快速响应和优异的抗干扰性能。其广泛的适用范围和坚固的设计使其成为工业控制系统的理想选择。
    推荐:
    鉴于其卓越的性能和广泛的应用范围,强烈推荐HOB-P系列电流传感器用于各类工业自动化和电源管理项目。通过专业的安装和使用,可以最大限度地发挥其性能优势,确保系统的稳定运行。

HOB 50-P参数

参数
最大供电电流 -
输出类型 -
灵敏度 -
线性度 -
精度 -
响应时间 -
最大工作供电电压 -
检测电流 -
最小工作供电电压 -
磁类型 -
包装方式 散装

HOB 50-P厂商介绍

LEM公司是一家专注于电能测量和电能质量分析的瑞士企业,成立于1986年。公司主要产品包括电能测量传感器、电能质量分析仪、电能表和相关的软件解决方案。这些产品广泛应用于工业自动化、能源管理、智能电网、电动汽车充电基础设施等领域。

LEM的产品分类主要包括:
1. 电能测量传感器:用于测量电流、电压、功率和电能,适用于各种电气设备和系统。
2. 电能质量分析仪:用于监测和分析电能质量,包括电压暂降、谐波、不平衡等。
3. 电能表:用于测量和记录电能消耗,适用于商业和工业用户。
4. 软件解决方案:提供数据管理和分析工具,帮助用户优化能源使用和维护电力系统。

LEM的优势在于:
1. 技术创新:拥有多项专利技术,不断推出高性能、高精度的产品。
2. 定制化服务:能够根据客户需求提供定制化解决方案。
3. 全球网络:在全球设有多个分支机构和服务中心,提供快速响应和本地化支持。
4. 质量保证:产品符合国际标准,通过严格的质量控制和测试。

HOB 50-P数据手册

厂牌 PDF简要描述 下载
LEM 电流传感器 LEM HOB 50-P HOB 50-P数据手册

HOB 50-P封装设计

查看详情并下载
Symbol
Footprint
3D Model
