HLSR 40-P

产品分类: 电流传感器
厂牌: LEM
产品描述: LEM 电流互感器, HLSR系列, 100A, 40 A输出, 匝数比 100:1
供应商型号: 2664190
供应商: element14
标准整包数: 1

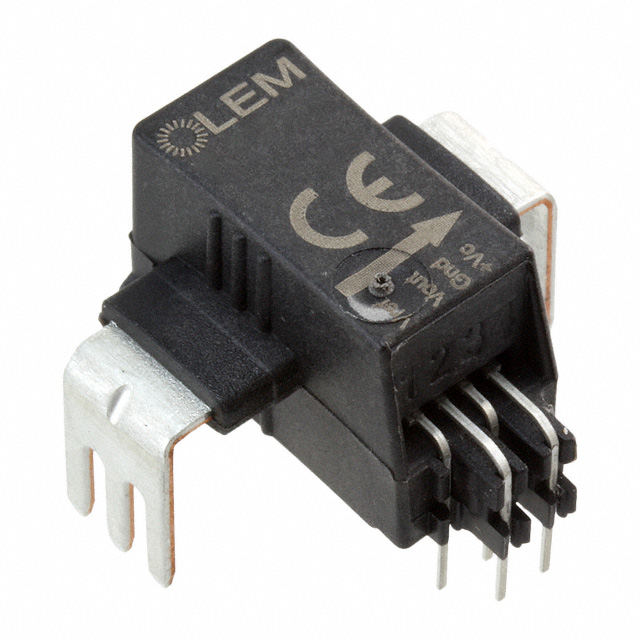

LEM 电流传感器 HLSR 40-P

HLSR 40-P概述

    HLSR-P系列电流互感器技术手册

    产品简介


    HLSR-P系列电流互感器是一款用于直流、交流和脉冲电流测量的开放环路多范围电流互感器。它具有初级电路与次级电路之间的电气隔离特性,适用于多种工业应用。本系列产品提供不同电流等级(10A至50A),并具有紧凑设计、低功耗及快速响应时间等特点。

    技术参数


    - 工作电压:UC = 4.5 V 至 5.5 V(最大输入电压为8V)
    - 工作温度:TA = -40°C 至 105°C
    - 精度:IP N 的百分比误差在 ±1% 范围内
    - 频率带宽:-3 dB 带宽为400 kHz
    - 输出电压:0 至 5 V
    - 电流消耗:19 mA 至 25 mA
    - 灵敏度:800 mV/A
    - 过压保护:600 V AC/DC
    - 静电放电耐受电压:2 kV(HBM)

    产品特点和优势


    - 极低外形:高度仅为12mm,适合紧凑型设计
    - 低漂移:低偏移电压和电流
    - 高带宽:拥有非常低的损耗磁芯
    - 工厂校准:出厂前已进行校准,确保准确度

    应用案例和使用建议


    HLSR-P系列电流互感器广泛应用于各类工业场合,如:
    - 变频驱动器
    - 电池供电系统
    - 不间断电源(UPS)
    - 开关模式电源(SMPS)
    - 焊接电源
    使用建议:
    - 安装时确保终端与外壳之间保持足够的绝缘距离
    - 尽量避免将初级端子直角弯曲,以免影响结构完整性
    - 使用时应确保初级侧和次级侧间的爬电距离大于8mm

    兼容性和支持


    HLSR-P系列电流互感器符合多项国际标准,如EN 50178、IEC 61010-1等。厂商提供了详尽的支持文档和保修服务,以确保产品在整个生命周期内的可靠运行。

    常见问题与解决方案


    1. 安装时如何保证绝缘性能?
    - 确保初级侧和次级侧间的空气距离大于8mm。

    2. 产品在高温环境下工作不稳定怎么办?
    - 在高温环境中应选择合适的安装位置,并确保良好的散热条件。

    总结和推荐


    HLSR-P系列电流互感器凭借其精确的测量能力、出色的电气隔离性能和广泛的适用范围,在工业控制和电力转换等领域表现出色。其低功耗、快速响应时间和坚固耐用的设计使其成为众多应用的理想选择。我们强烈推荐此款产品,特别适用于需要高性能电流检测的应用场合。

HLSR 40-P参数

参数
精度 ±1%
响应时间 2.5μs
输出类型 -
最大供电电流 25mA
灵敏度 20
磁类型 双向
最小工作供电电压 -
线性度 ±0.5%
检测电流 40A
最大工作供电电压 -
长*宽*高 17.2mm(宽度)*31mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

HLSR 40-P厂商介绍

LEM公司是一家专注于电能测量和电能质量分析的瑞士企业,成立于1986年。公司主要产品包括电能测量传感器、电能质量分析仪、电能表和相关的软件解决方案。这些产品广泛应用于工业自动化、能源管理、智能电网、电动汽车充电基础设施等领域。

LEM的产品分类主要包括:
1. 电能测量传感器:用于测量电流、电压、功率和电能,适用于各种电气设备和系统。
2. 电能质量分析仪:用于监测和分析电能质量,包括电压暂降、谐波、不平衡等。
3. 电能表:用于测量和记录电能消耗,适用于商业和工业用户。
4. 软件解决方案:提供数据管理和分析工具,帮助用户优化能源使用和维护电力系统。

LEM的优势在于:
1. 技术创新:拥有多项专利技术,不断推出高性能、高精度的产品。
2. 定制化服务:能够根据客户需求提供定制化解决方案。
3. 全球网络:在全球设有多个分支机构和服务中心,提供快速响应和本地化支持。
4. 质量保证:产品符合国际标准,通过严格的质量控制和测试。

HLSR 40-P数据手册

厂牌 PDF简要描述 下载
LEM 电流传感器 LEM HLSR 40-P HLSR 40-P数据手册

HLSR 40-P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 14.3526 ¥ 120.131
10+ $ 11.3654 ¥ 95.1283
25+ $ 10.7667 ¥ 90.117
400+ $ 8.9731 ¥ 75.1047
800+ $ 8.3756 ¥ 70.1041
1200+ $ 8.2256 ¥ 68.8486
库存: 4
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 120.13
