首页  >  产品百科  >  HAT 1500-S

HAT 1500-S

产品分类: 电流传感器
厂牌: LEM
产品描述: LEM 电流互感器, HAT系列, 2500A, 匝数比 2500:1
供应商型号: 521986
供应商: 欧时
标准整包数: 1

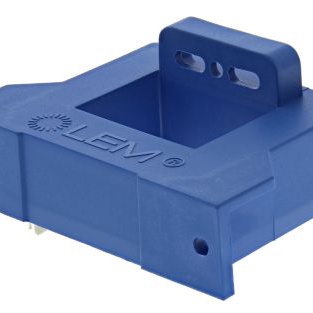

LEM 电流传感器 HAT 1500-S

HAT 1500-S概述

    电流传感器HAT 200 .. 1500-S技术手册解析

    1. 产品简介


    HAT 200 .. 1500-S电流传感器是一种用于直流、交流和脉冲电流测量的电子元器件,采用了霍尔效应测量原理,能够实现初级电路与次级电路之间的电气隔离。该产品主要用于工业应用,适用于直流电机驱动、开关电源(SMPS)、变频驱动器、不间断电源(UPS)、电池供电应用以及焊接电源等场景。

    2. 技术参数


    | 参数 | 值 |

    | 电流测量范围 | 200 A 至 1500 A |
    | 输出电压(模拟) | ± 4 V |
    | 工作电压(± 5%) | ± 15 V |
    | 电流消耗 | ± 15 mA |
    | 绝缘电阻(@ 500 V DC) | > 1000 MΩ |
    | 线性误差(0 .. ± IPN) | ≤ ± 1 % IPN |
    | 温度系数(-40 °C .. + 80 °C) | < ± 1 mV/K |
    | 适应温度范围 | -40 °C .. + 105 °C |
    | 封装材料认证 | UL 94-V0 |

    3. 产品特点和优势


    - 霍尔效应测量原理:提供高精度的电流测量。
    - 绝缘塑料外壳:符合UL 94-V0标准,确保安全可靠。
    - 易于安装:降低安装成本和时间。
    - 低功耗:降低系统整体能耗。
    - 小型化设计:节省空间。
    - 宽测量范围:仅需一种设计即可覆盖广泛的电流测量需求。
    - 强抗干扰能力:提高信号的稳定性和可靠性。

    4. 应用案例和使用建议


    - 直流电机驱动:保证稳定的电流输入,提高电机效率。
    - 开关电源(SMPS):监测输出电流,提升电源转换效率。
    - 电池供电应用:实时监控电池状态,延长电池寿命。
    - 焊接电源:精确控制电流,保证焊接质量。
    使用建议:
    - 安装时注意遵循制造商的通用安装规则,避免因安装不当导致的性能下降。
    - 避免长时间在极端温度条件下运行,以保持传感器的最佳性能。

    5. 兼容性和支持


    - 兼容性:可以与多种工业设备和控制器无缝集成。
    - 支持:厂商提供详细的使用手册和技术支持,帮助用户解决问题。

    6. 常见问题与解决方案


    - Q:温度对传感器精度的影响?
    - A:HAT 200 .. 1500-S传感器具有较低的温度系数(< ± 1 mV/K),可以在较大的温度范围内保持较高的测量精度。

    - Q:如何确保传感器的正确安装?
    - A:严格按照制造商提供的安装指南进行安装,推荐使用M4螺丝固定在基板或母线上,扭矩为1.2 N·m(± 10%)。

    7. 总结和推荐


    HAT 200 .. 1500-S电流传感器是一款高性能、多功能的电流测量设备,适用于各种工业应用场景。其卓越的抗干扰能力、低功耗和紧凑的设计使其在市场上具有很高的竞争力。总体而言,这款传感器不仅在技术参数上表现优异,而且在实际应用中也表现出色。强烈推荐使用此传感器,特别是在需要精确电流测量和高可靠性的工业环境中。

HAT 1500-S参数

参数
最大工作供电电压 -
最小工作供电电压 -
磁类型 双向
精度 ±1%
最大供电电流 15mA
灵敏度 -
线性度 ±1%
输出类型 -
响应时间 5μs
检测电流 1.5KA
长*宽*高 90mm(宽度)*65mm(高度)
安装方式 底座安装
零件状态 在售
包装方式 托盘

HAT 1500-S厂商介绍

LEM公司是一家专注于电能测量和电能质量分析的瑞士企业,成立于1986年。公司主要产品包括电能测量传感器、电能质量分析仪、电能表和相关的软件解决方案。这些产品广泛应用于工业自动化、能源管理、智能电网、电动汽车充电基础设施等领域。

LEM的产品分类主要包括:
1. 电能测量传感器:用于测量电流、电压、功率和电能,适用于各种电气设备和系统。
2. 电能质量分析仪:用于监测和分析电能质量,包括电压暂降、谐波、不平衡等。
3. 电能表:用于测量和记录电能消耗,适用于商业和工业用户。
4. 软件解决方案:提供数据管理和分析工具,帮助用户优化能源使用和维护电力系统。

LEM的优势在于:
1. 技术创新:拥有多项专利技术,不断推出高性能、高精度的产品。
2. 定制化服务:能够根据客户需求提供定制化解决方案。
3. 全球网络:在全球设有多个分支机构和服务中心,提供快速响应和本地化支持。
4. 质量保证:产品符合国际标准,通过严格的质量控制和测试。

HAT 1500-S数据手册

厂牌 PDF简要描述 下载
LEM 电流传感器 LEM HAT 1500-S HAT 1500-S数据手册

HAT 1500-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
