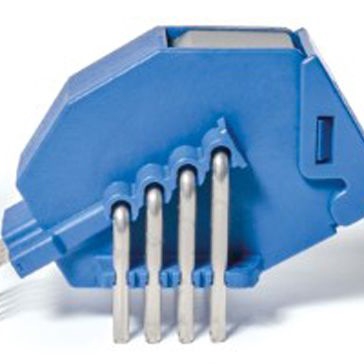

HO 120-NP-0100

产品分类: 电流传感器
厂牌: LEM
产品描述: 300:1 -300A~300A 300:1 PCB安装,板安装 41.56mm(宽度)*27.43mm(高度)
供应商型号: ET-2664224
供应商: 海外现货
标准整包数: 1
LEM 电流传感器 HO 120-NP-0100

HO 120-NP-0100概述

    电流互感器HO-NP系列技术手册

    产品简介


    电流互感器(HO-NP系列)是LEM公司开发的一种多功能电流测量传感器,适用于直流、交流和脉冲电流的测量。该系列产品具备高精度和稳定的性能,被广泛应用于电机驱动系统、不间断电源(UPS)、开关电源(SMPS)以及其他需要精确电流监测的场合。HO-NP系列具有独立供电和隔离的特点,确保了在高压环境下测量的安全性。

    技术参数


    - 基本型号:
    - HO 40-NP
    - HO 60-NP
    - HO 120-NP
    - HO 150-NP
    - 主要技术规格:
    - 额定电流(IPN): 40A, 60A, 120A, 150A
    - 供电电压范围(UC): 4.5 V - 5.5 V
    - 工作温度范围(TA): -40°C 至 105°C
    - 输出电压范围(Vout): -2 V 至 2 V
    - 过电流检测阈值: 2.93 × IPN(峰值)
    - 精度: ±1.5%(IPN)
    - 线性误差: ±0.5%(IPM)
    - 频率带宽(-3 dB): 350 kHz
    - 允许的电容负载(CL): 0 nF - 6 nF

    产品特点和优势


    - 低偏移漂移:在不同温度下的稳定表现。
    - 快速响应时间:反应时间和恢复时间均为2.5 µs(@ 50 A/µs)。
    - 高过载能力:能够承受2.93 × IPN的过电流。
    - 工厂校准:出厂时已进行校准,确保测量准确性。
    - EEPROM控制:当EEPROM发生错误时,可强制输出为零。

    应用案例和使用建议


    - 应用案例:
    - 变频电机驱动:用于监测电机的电流变化。
    - 不间断电源(UPS):用于监控电池状态和输出电流。
    - 太阳能逆变器:在逆变器的直流侧进行电流监测。

    - 使用建议:
    - 确保供电电压稳定在4.5 V至5.5 V范围内,以保证最佳性能。
    - 在高温环境下使用时,应注意保持互感器温度不超过120°C。
    - 避免直接接触高电压端子,确保电路设计符合相关标准。

    兼容性和支持


    - 标准认证:符合EN 50178、IEC 61010-1、IEC 61326-1和UL 508等国际标准。
    - 配套支持:LEM公司提供全面的技术支持和维护服务,包括参数设置、安装指导等。
    - 兼容性:该产品可与各类控制板和电源设备兼容,适合工业应用环境。

    常见问题与解决方案


    - Q: 互感器的过电流检测阈值如何设定?
    - A: 通过调整内部参考电压Vref,可以设定过电流检测阈值。
    - Q: 如何处理EEPROM出错情况?
    - A: 当EEPROM出现错误时,使用OCD功能可以帮助区分两种情况,必要时联系技术支持。
    - Q: 如何避免温度过高导致的性能下降?
    - A: 选择合适的散热措施,并注意散热片的设计,确保工作温度不超出规定范围。

    总结和推荐


    总体来看,HO-NP系列电流互感器以其高精度、稳定的性能和广泛的适用性,在工业控制系统、电源管理等领域有着显著的应用优势。虽然价格略高于普通互感器,但其卓越的性能和可靠的支持使其成为值得推荐的产品。对于需要精密电流测量的场合,该系列电流互感器无疑是理想的选择。
