首页  >  产品百科  >  LF 205-S/SP3

LF 205-S/SP3

产品分类: 电流传感器
厂牌: LEM
产品描述: LEM 电流互感器, LF系列, 200A, 100 mA 有效值输出, 匝数比 200:1
供应商型号: ET-2146856
供应商: 海外现货
标准整包数: 1

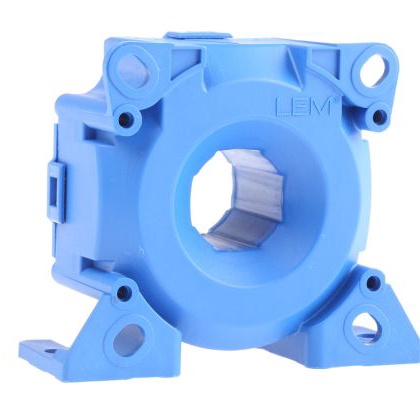

LEM 电流传感器 LF 205-S/SP3

LF 205-S/SP3概述


    产品简介


    LF 205-S/SP3 是一款由LEM公司生产的电流传感器,主要用于测量直流、交流和脉冲电流。该传感器采用霍尔效应实现闭合回路补偿,提供初级电路与次级电路之间的电气隔离。该传感器适用于各种工业应用,如交流变频驱动器、伺服电机驱动器、电池供电系统、不间断电源(UPS)和开关模式电源供应器(SMPS)等。

    技术参数


    - 初级额定电流(IPN):100 A
    - 测量范围(IPM):0 .. ± 200 A
    - 转换比率(KN):1 : 1000
    - 次级额定电流(ISN):100 mA
    - 功耗(IC):17 + IS mA
    - 温度漂移:± 0.25 ~ ± 0.65 mA(-40°C ~ +85°C)
    - 响应时间:上升到IPN 10%的时间 < 500 ns,上升到IPN 90%的时间 < 1 µs
    - 频率带宽:DC 至 100 kHz
    - 绝缘耐压(Vd):3.5 kV AC(50/60 Hz,1分钟)
    - 浪涌耐压(Vw):8.8 kV(1.2/50 µs)
    - 耐局部放电电压(Ve):> 2 kV rms @ 10 pC
    - 绝缘等级:基本绝缘(500 V),加强绝缘(250 V)
    - 工作温度:环境操作温度 -40°C 至 +85°C,环境存储温度 -40°C 至 +90°C
    - 质量:78 g
    - 安装孔尺寸:垂直位置(直径 4.3 mm 的 2 个孔,M4 螺丝;或直径 1.9 mm 的 4 个孔,PTKA 25 螺丝)

    产品特点和优势


    - 精度高:总精度±0.5%(IPN, TA = 25°C)
    - 线性度好:线性误差< 0.1%
    - 温度漂移低
    - 响应速度快
    - 频率带宽广:DC至100 kHz
    - 无插入损耗
    - 对外部干扰具有高免疫力

    应用案例和使用建议


    应用案例
    - 交流变频驱动器和伺服电机驱动器
    - 直流电机驱动器的静态转换器
    - 电池供电应用
    - 不间断电源(UPS)
    - 开关模式电源供应器(SMPS)
    - 焊接应用电源
    使用建议
    - 在安装时确保初级导体的温度不超过100°C,以保持良好的动态性能。
    - 在初级孔内完全填充单根棒材可以获得最佳的动态性能(dI/dt 和响应时间)。
    - 按照制造商的操作说明书正确使用该传感器,确保符合相关标准的安全要求。

    兼容性和支持


    - 该传感器的绝缘性能通过EN 50178和IEC 61010-1标准认证,符合OV3过电压类别和PD2污染程度的要求。
    - 传感器安装方式灵活,既可以通过垂直安装也可以通过水平安装来满足不同需求。
    - 厂商提供了详细的技术手册和使用说明,以确保客户能够正确使用和维护该产品。

    常见问题与解决方案


    1. 问:如何确定传感器是否正常工作?
    - 答: 请检查传感器的输出信号是否符合预期。通常可以通过与标准参考信号对比来验证其准确性。

    2. 问:如果传感器出现偏移电流(Offset Current)异常,应该如何处理?
    - 答: 首先检查电源电压是否稳定。若问题依然存在,可以尝试重新校准传感器,或者联系技术支持寻求进一步帮助。

    3. 问:传感器在极端环境下能否正常工作?
    - 答: 该传感器设计为可在-40°C至+85°C的温度范围内工作,但在极端环境中仍需注意保护措施以确保长期可靠性。

    总结和推荐


    LF 205-S/SP3 电流传感器以其卓越的精度、良好的线性度和宽广的工作温度范围,使其在多种工业应用中表现出色。其快速的响应时间和高频率带宽使它成为高性能应用的理想选择。此外,该传感器还具备出色的温度漂移特性和对外部干扰的高度免疫能力。总体而言,这款电流传感器在众多同类产品中表现优异,非常值得推荐用于各类需要高精度电流测量的应用场合。

LF 205-S/SP3参数

参数
检测电流 -
灵敏度 -
最小工作供电电压 12V
最大供电电流 -
精度 ±0.5%
响应时间 -
最大工作供电电压 15V
线性度 -
磁类型 -
输出类型 -
长*宽*高 61mm(宽度)*51.63mm(高度)
安装方式 面板安装
包装方式 散装

LF 205-S/SP3厂商介绍

LEM公司是一家专注于电能测量和电能质量分析的瑞士企业,成立于1986年。公司主要产品包括电能测量传感器、电能质量分析仪、电能表和相关的软件解决方案。这些产品广泛应用于工业自动化、能源管理、智能电网、电动汽车充电基础设施等领域。

LEM的产品分类主要包括:
1. 电能测量传感器:用于测量电流、电压、功率和电能,适用于各种电气设备和系统。
2. 电能质量分析仪:用于监测和分析电能质量,包括电压暂降、谐波、不平衡等。
3. 电能表:用于测量和记录电能消耗,适用于商业和工业用户。
4. 软件解决方案:提供数据管理和分析工具,帮助用户优化能源使用和维护电力系统。

LEM的优势在于:
1. 技术创新:拥有多项专利技术,不断推出高性能、高精度的产品。
2. 定制化服务:能够根据客户需求提供定制化解决方案。
3. 全球网络:在全球设有多个分支机构和服务中心,提供快速响应和本地化支持。
4. 质量保证:产品符合国际标准,通过严格的质量控制和测试。

LF 205-S/SP3数据手册

厂牌 PDF简要描述 下载
LEM 电流传感器 LEM LF 205-S/SP3 LF 205-S/SP3数据手册

LF 205-S/SP3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 127.8003 ¥ 1079.9122
5+ $ 125.1222 ¥ 1057.2824
10+ $ 121.3695 ¥ 1025.5722
库存: 219
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1079.91
