HO 100-S/SP30-0100

产品分类: 电流传感器
厂牌: LEM
产品描述: LEM 电流互感器, HO系列, 250A, 19 → 25 毫安输出, 匝数比 250:1
供应商型号: 1383472
供应商: 欧时
标准整包数: 1

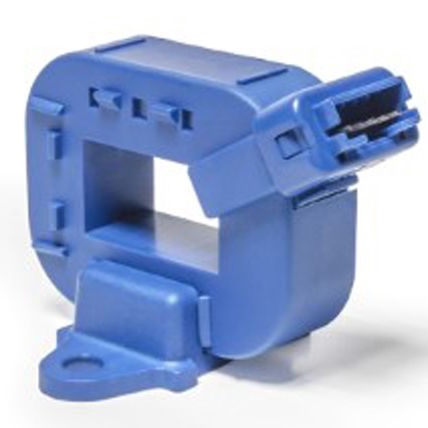

LEM 电流传感器 HO 100-S/SP30-0100

HO 100-S/SP30-0100概述

    电流互感器HO-S/SP30系列及HO 200-S/SP31系列技术手册

    产品简介


    HO-S/SP30系列和HO 200-S/SP31系列是LEM公司生产的开放电路多范围电流互感器,适用于直流、交流以及脉冲等电流的电子测量。这些互感器具有初级和次级电路之间的电气隔离功能,适用于变频电机驱动、直流电机驱动转换器、不间断电源(UPS)以及焊接应用等工业领域的电源供应系统。

    技术参数


    1. 供电电压: 4.5 V至5.5 V
    2. 参考电压 (输出): 2.48 V至2.52 V
    3. 输出电压范围 (IPM): -2 V至2 V
    4. 最大允许电容负载: 6 nF
    5. 过流检测阈值 (峰值): 2.64倍至3.22倍的额定电流(IPN)
    6. 响应时间 (90% IPN): 3.5 μs @ 50 A/μs
    7. 频率带宽 (-3 dB): 100 kHz
    8. 初级电流 (测量范围): -125 A至+125 A (HO 50-S/SP30), -250 A至+250 A (HO 100-S/SP30), -375 A至+375 A (HO 150-S/SP30), -500 A至+500 A (HO 200-S/SP30), -388 A至+500 A (HO 200-S/SP31)
    9. 环境温度: 工作温度范围为-40°C至+105°C

    产品特点和优势


    - 低漂移:该互感器具有低偏移漂移,确保稳定准确的测量结果。
    - 可过驱动的参考电压 (Vref):能够处理更大的输入范围。
    - 紧凑设计:适合面板安装,节省空间。
    - 快速响应:能够在微秒级别内对变化作出反应。
    - 低功耗:电流消耗较低,减少了整体能耗。
    - 坚固耐用:满足UL 508标准,能够承受高压静电放电。

    应用案例和使用建议


    该互感器适用于各种工业应用,如:
    - 变频电机驱动系统
    - 直流电机驱动器
    - 不间断电源 (UPS)
    - 焊接电源
    建议在使用时注意以下几点:
    - 确保正确安装并连接匹配的JST插座。
    - 避免在超出绝对最大额定值的情况下运行,以延长使用寿命。

    兼容性和支持


    该互感器与JST插座兼容,并提供可预装的固定脚和总线配置。制造商提供了全面的支持服务,包括校准设置和专用参数配置请求。

    常见问题与解决方案


    1. 问题: 互感器无法正常启动。
    - 解决方案: 检查供电电压是否在4.5 V至5.5 V之间,确认所有连接正确无误。

    2. 问题: 输出信号不稳定。
    - 解决方案: 确保环境温度在规定范围内,检查是否存在电磁干扰。
    3. 问题: 过电流检测未触发。
    - 解决方案: 检查过电流阈值设置,确保在额定值范围内,并进行必要的校准调整。

    总结和推荐


    HO-S/SP30系列和HO 200-S/SP31系列电流互感器以其高精度、快速响应、良好的电气隔离特性以及广泛的适用性,非常适合用于工业控制系统中的电流测量。我们强烈推荐这一系列产品给需要精确电流监测和控制的应用场合。

HO 100-S/SP30-0100参数

参数
输出类型 -
检测电流 100A
最大工作供电电压 5.5V
线性度 ±0.5%
最大供电电流 25mA
响应时间 3.5μs
最小工作供电电压 4.5V
磁类型 单向
精度 ±1 %
灵敏度 8
长*宽*高 45mm(宽度)*40.8mm(高度)
安装方式 底座安装
包装方式 散装

HO 100-S/SP30-0100厂商介绍

LEM公司是一家专注于电能测量和电能质量分析的瑞士企业,成立于1986年。公司主要产品包括电能测量传感器、电能质量分析仪、电能表和相关的软件解决方案。这些产品广泛应用于工业自动化、能源管理、智能电网、电动汽车充电基础设施等领域。

LEM的产品分类主要包括:
1. 电能测量传感器:用于测量电流、电压、功率和电能,适用于各种电气设备和系统。
2. 电能质量分析仪:用于监测和分析电能质量,包括电压暂降、谐波、不平衡等。
3. 电能表:用于测量和记录电能消耗,适用于商业和工业用户。
4. 软件解决方案:提供数据管理和分析工具,帮助用户优化能源使用和维护电力系统。

LEM的优势在于:
1. 技术创新:拥有多项专利技术,不断推出高性能、高精度的产品。
2. 定制化服务:能够根据客户需求提供定制化解决方案。
3. 全球网络:在全球设有多个分支机构和服务中心,提供快速响应和本地化支持。
4. 质量保证:产品符合国际标准,通过严格的质量控制和测试。

HO 100-S/SP30-0100数据手册

厂牌 PDF简要描述 下载
LEM 电流传感器 LEM HO 100-S/SP30-0100 HO 100-S/SP30-0100数据手册
