HO 40-NP-0100

产品分类: 电流传感器
厂牌: LEM
产品描述: 100:1 -100A~100A 100:1 PCB安装,板安装 41.56mm(宽度)*27.43mm(高度)
供应商型号: ET-2664214
供应商: 海外现货
标准整包数: 1

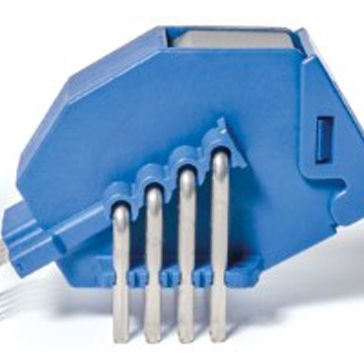

LEM 电流传感器 HO 40-NP-0100

HO 40-NP-0100概述

    Current Transducer HO-NP系列技术手册

    1. 产品简介


    HO-NP系列电流传感器是一种开放式结构多量程电流传感器,适用于直流、交流及脉冲等电流量的测量。该传感器具有初级和次级电路间的电气隔离特性,能够用于工业应用中的变频电机驱动、直流电机驱动、不间断电源(UPS)等场合。

    2. 技术参数


    以下是HO-NP系列各型号的技术参数:
    - IPN: 40A、60A、120A、150A
    - 供电电压: +5V单电源供电
    - 过流检测: 2.93 × IPN(峰值)
    - 过载能力: IPM为±100至±150A(根据IPN不同,详见手册)
    - 响应时间: 90% IPN响应时间为2.5μs(50A/μs条件下)
    - 频率带宽: -3dB处为350kHz
    - 电气隔离: 具有4.3kV的AC绝缘测试电压和8kV的冲击耐压
    - 温度范围: 操作温度范围为-40°C至+105°C,储存温度为-40°C至+105°C

    3. 产品特点和优势


    - 低偏移漂移: 传感器具备出色的偏移电压和电流稳定性,确保长期使用中的精度。
    - 可驱动的参考电压: 可接受0.5V至2.65V的外部参考电压。
    - 紧凑设计: 配备THT PCB安装方式,方便集成到现有系统中。
    - 工厂校准: 所有传感器出厂前均经过严格的校准过程,确保准确度。
    - 定制参数设置: 客户可根据需求请求特定的参数配置(参见手册第10页)。

    4. 应用案例和使用建议


    HO-NP系列电流传感器在多个应用领域表现出色,如变频电机驱动、直流电机驱动、电池供电应用、不间断电源系统、开关电源模块等。在实际应用中,建议确保电源电压稳定,避免极端温度环境下的操作以保持最佳性能。此外,为了保护设备,在过流情况下应考虑使用过流检测功能进行及时处理。

    5. 兼容性和支持


    - 标准认证: 符合EN 50178、IEC 61010-1、IEC 61326-1、UL 508等标准。
    - 应用支持: 用户可以通过联系当地LEM技术支持获取更多关于定制参数设置的帮助,最小订货量可能适用。

    6. 常见问题与解决方案


    - Q: 传感器过热怎么办?
    - A: 确保传感器的工作温度不超过120°C。如果需要,可以采用散热片或空气流动来帮助散热。

    - Q: 如何应对过流情况?
    - A: 利用过流检测功能进行监测和控制,防止电流超过最大允许值。

    7. 总结和推荐


    综上所述,HO-NP系列电流传感器凭借其高精度、可靠性和广泛的应用范围,在众多工业应用场景中表现优异。其良好的过载能力和电气隔离特性使其成为理想的电流测量解决方案。对于需要精确电流监控和高可靠性要求的应用,我们强烈推荐使用HO-NP系列电流传感器。

HO 40-NP-0100参数

参数
电流比 100:1
直流电阻(DCR) -
额定电流 -100A~100A
频率范围 -
电感值 -
匝数比 100:1
ET(伏特-时间) -
长*宽*高 41.56mm(宽度)*27.43mm(高度)
安装方式 PCB安装,板安装
应用等级 工业级

HO 40-NP-0100厂商介绍

LEM公司是一家专注于电能测量和电能质量分析的瑞士企业,成立于1986年。公司主要产品包括电能测量传感器、电能质量分析仪、电能表和相关的软件解决方案。这些产品广泛应用于工业自动化、能源管理、智能电网、电动汽车充电基础设施等领域。

LEM的产品分类主要包括:
1. 电能测量传感器:用于测量电流、电压、功率和电能,适用于各种电气设备和系统。
2. 电能质量分析仪:用于监测和分析电能质量,包括电压暂降、谐波、不平衡等。
3. 电能表:用于测量和记录电能消耗,适用于商业和工业用户。
4. 软件解决方案:提供数据管理和分析工具,帮助用户优化能源使用和维护电力系统。

LEM的优势在于:
1. 技术创新:拥有多项专利技术,不断推出高性能、高精度的产品。
2. 定制化服务:能够根据客户需求提供定制化解决方案。
3. 全球网络:在全球设有多个分支机构和服务中心,提供快速响应和本地化支持。
4. 质量保证:产品符合国际标准,通过严格的质量控制和测试。

HO 40-NP-0100数据手册

厂牌 PDF简要描述 下载
LEM 电流传感器 LEM HO 40-NP-0100 HO 40-NP-0100数据手册

HO 40-NP-0100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 22.9538 ¥ 193.96
5+ $ 20.9684 ¥ 177.1831
10+ $ 20.3337 ¥ 171.8201
库存: 37
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 193.96
