首页  >  产品百科  >  HO 15-NSM-0000

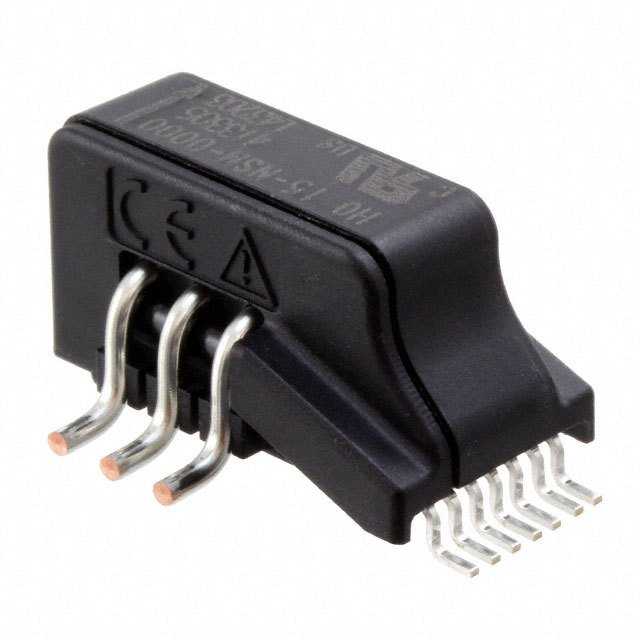

HO 15-NSM-0000

产品分类: 电流互感器
厂牌: LEM
产品描述: -37.5A~37.5A 贴片安装 12.5mm(高度)
供应商型号: 2664208
供应商: 海外现货
标准整包数: 1
LEM 电流互感器 HO 15-NSM-0000

HO 15-NSM-0000概述

    电流传感器HO-NSM系列技术手册

    产品简介


    HO-NSM系列电流传感器是一款用于直流、交流及脉冲电流测量的霍尔效应传感器,具有初级和次级电路之间的电气隔离特性。适用于多种工业应用,如变频驱动、直流电机控制器、电池供电系统、不间断电源(UPS)、开关模式电源(SMPS)等。

    技术参数


    - 最大供应电压:UC max = 6.5 V
    - 最大初级导体温度:TB max = 120°C
    - 静电放电电压(HBM模型):UESD HBM = 2 kV
    - 耐受过电压类别:III类
    - 污染程度:2级
    - 工作环境温度范围:-40°C至+105°C
    - 绝缘耐压:AC 4.3 kV(1分钟),雷电冲击耐压8 kV
    - 部分放电熄灭RMS电压:1650 V
    - 爬电距离(初-次):dCI = 8 mm
    - 沿表面距离(初-次):dCp = 8 mm
    - 初级额定电流:8 A, 15 A, 25 A
    - 输出电压范围:-2 V至+2 V
    - 理论灵敏度:800 mV/A
    - 线性误差:±0.5%至±0.8%
    - 温度系数:±200 ppm/K
    - 过电流检测阈值:2.63 × IP N(峰值)

    产品特点和优势


    - 霍尔效应测量原理:提供精确稳定的测量。
    - 多量程设计:通过PCB布局实现宽范围的初级电流测量。
    - 电气隔离:初级和次级电路之间实现完全电气隔离,确保安全可靠。
    - 低功耗:仅需单个+5V电源即可正常工作。
    - 小尺寸:厚度仅为12 mm,节省空间。
    - 快速响应:反应时间短,适用于高速应用。
    - 高抗干扰能力:在外部干扰下仍能保持稳定的测量精度。

    应用案例和使用建议


    HO-NSM系列电流传感器广泛应用于多种工业场合,例如变频驱动器、直流电机控制器、电池供电系统和太阳能逆变器等。使用时应注意以下几点:
    - 安装环境:确保终端设备有足够的保护外壳,以避免外部环境的影响。
    - 温度管理:避免传感器的温度超过120°C的最大限制。
    - 连接方式:确保合适的布线,符合相关标准要求。

    兼容性和支持


    - 认证标准:符合EN 50178、IEC 61010-1、IEC 61326-1和UL 508等国际标准。
    - 厂商支持:提供详细的技术文档和售后支持,确保用户能够正确安装和使用产品。

    常见问题与解决方案


    - 问题1:如何处理传感器过热?
    - 解决方案:避免长时间过载运行,保证适当的散热条件。
    - 问题2:如何进行校准?
    - 解决方案:按照手册中的校准步骤进行,确保精度符合要求。
    - 问题3:如何提高抗干扰能力?
    - 解决方案:使用屏蔽线缆,合理布置线路,减少外界干扰源的影响。

    总结和推荐


    HO-NSM系列电流传感器凭借其出色的测量精度、稳定性和电气隔离特性,在多种工业应用场景中表现出色。它的小巧体积和易于集成的特点使其成为工业控制和电源管理系统中的理想选择。我们强烈推荐使用这款产品,特别是在需要高精度、高稳定性的场合。

HO 15-NSM-0000参数

参数
频率范围 -
电感值 -
匝数比 -
ET(伏特-时间) -
电流比 -
直流电阻(DCR) -
额定电流 -37.5A~37.5A
长*宽*高 12.5mm(高度)
安装方式 贴片安装
零件状态 在售

HO 15-NSM-0000厂商介绍

LEM公司是一家专注于电能测量和电能质量分析的瑞士企业,成立于1986年。公司主要产品包括电能测量传感器、电能质量分析仪、电能表和相关的软件解决方案。这些产品广泛应用于工业自动化、能源管理、智能电网、电动汽车充电基础设施等领域。

LEM的产品分类主要包括:
1. 电能测量传感器:用于测量电流、电压、功率和电能,适用于各种电气设备和系统。
2. 电能质量分析仪:用于监测和分析电能质量,包括电压暂降、谐波、不平衡等。
3. 电能表:用于测量和记录电能消耗,适用于商业和工业用户。
4. 软件解决方案:提供数据管理和分析工具,帮助用户优化能源使用和维护电力系统。

LEM的优势在于:
1. 技术创新:拥有多项专利技术,不断推出高性能、高精度的产品。
2. 定制化服务:能够根据客户需求提供定制化解决方案。
3. 全球网络:在全球设有多个分支机构和服务中心,提供快速响应和本地化支持。
4. 质量保证:产品符合国际标准,通过严格的质量控制和测试。

HO 15-NSM-0000数据手册

厂牌 PDF简要描述 下载
LEM 电流互感器 LEM HO 15-NSM-0000 HO 15-NSM-0000数据手册

HO 15-NSM-0000封装设计

查看详情并下载
Symbol
Footprint
3D Model
