HTR 50-SB

产品分类: 电流传感器
厂牌: LEM
产品描述: LEM 电流互感器, HTR系列, 50A, 匝数比 100:1
供应商型号: 4486647
供应商: 海外现货
标准整包数: 1

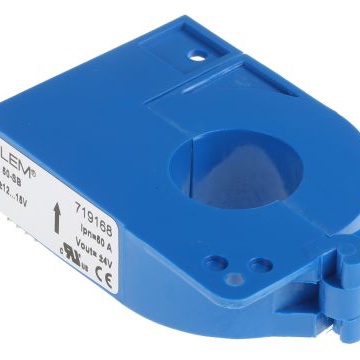

LEM 电流传感器 HTR 50-SB

HTR 50-SB概述

    电子元器件产品技术手册:电流传感器HTR 50...500-SB

    1. 产品简介


    电流传感器HTR 50...500-SB 是一款用于电子测量的开环霍尔效应传感器,适用于直流、交流及脉冲电流的测量。它通过将初级电路与次级电路隔离实现电绝缘,广泛应用于电信电源监控、不间断电源系统、开关模式电源供应等领域。

    2. 技术参数


    - 输入电流范围(IP N):50 A 至 500 A
    - 输出电压(Uout):±4 V
    - 负载电阻(RL):> 10 kΩ
    - 供电电压(UC):±12 V 至 ±15 V
    - 最大电流消耗(IC):20 mA
    - 误差(ε):±2%
    - 线性误差(εL):< ±1%
    - 温度系数(TCS):±140 mV/°C 至 ±450 mV/°C
    - 延时时间(td):90% 于 IN 之下 < 10 µs
    - 频率带宽(BW):DC 至 10 kHz
    - 绝缘电压(Ud):3 kV,50 Hz,1 分钟
    - 脉冲耐压(UNi):> 6 kV,1.2/50 µs
    - 漏电流(Ue):> 1.5 kV
    - 爬电距离(dCp):28.1 mm
    - 空气间隙(dCI):17.1 mm
    - 污染等级(PD):2
    - 过电压类别(OV):3
    - 质量(m):80 g

    3. 产品特点和优势


    - 低功耗:电流传感器的电流消耗较低,适用于需要高能效的应用。
    - 安装简便:分体式设计便于安装,尤其适用于现有的电力系统升级。
    - 高绝缘性:高绝缘等级确保了在高压环境下的安全使用。
    - 无插入损耗:通孔设计避免了插入时的信号损失,保持信号完整性。

    4. 应用案例和使用建议


    - 电信电源监控:在电信电源系统中,用于实时监测电流状况,以保证系统的稳定运行。
    - 不间断电源系统:可监测UPS系统的电流输入输出,确保系统正常工作。
    - 电池供电应用:在电池供电设备中,可用于监测电流以优化能量管理。
    使用建议:
    - 在安装前,确保读取并遵守相关的安全规范和标准,如EN 50178和IEC 61010-1。
    - 为防止损坏,避免初级导体温度超过100°C。
    - 确保返回母线和初级导体的弯头至少距离传感器外壳2.5 mm以上。

    5. 兼容性和支持


    电流传感器HTR 50...500-SB具有广泛的兼容性,可以与其他标准电气设备无缝集成。LEM提供详尽的技术文档和支持服务,包括安装指南和故障排除手册。如果需要定制版本(如不同供电电压、匝比等),可直接联系制造商。

    6. 常见问题与解决方案


    - Q: 初级导体温度超过100°C怎么办?
    - A: 调整负载以减少初级导体的热量,或者使用散热装置来控制温度。
    - Q: 输出电压异常怎么办?
    - A: 检查供电电压是否在±12 V至±15 V之间,检查负载电阻是否大于10 kΩ。
    - Q: 传感器响应延迟怎么办?
    - A: 确认接线正确,且初级母线完全填充传感器的初级孔。

    7. 总结和推荐


    总体而言,电流传感器HTR 50...500-SB是一款高性能、高可靠性的电流测量工具。其低功耗、易于安装的特点使其成为众多应用领域的理想选择。尤其是对于需要高精度和高绝缘性的工业应用,这款产品值得推荐。如果你正在寻找一款能够应对复杂电气环境的电流传感器,HTR 50...500-SB是不错的选择。

HTR 50-SB参数

参数
频率范围 -
电感值 -
匝数比 100:1
ET(伏特-时间) -
电流比 100:1
直流电阻(DCR) -
额定电流 -
长*宽*高 46mm(宽度)*69mm(高度)
安装方式 面板安装
包装方式 散装

HTR 50-SB厂商介绍

LEM公司是一家专注于电能测量和电能质量分析的瑞士企业,成立于1986年。公司主要产品包括电能测量传感器、电能质量分析仪、电能表和相关的软件解决方案。这些产品广泛应用于工业自动化、能源管理、智能电网、电动汽车充电基础设施等领域。

LEM的产品分类主要包括:
1. 电能测量传感器:用于测量电流、电压、功率和电能,适用于各种电气设备和系统。
2. 电能质量分析仪:用于监测和分析电能质量,包括电压暂降、谐波、不平衡等。
3. 电能表:用于测量和记录电能消耗,适用于商业和工业用户。
4. 软件解决方案:提供数据管理和分析工具,帮助用户优化能源使用和维护电力系统。

LEM的优势在于:
1. 技术创新:拥有多项专利技术,不断推出高性能、高精度的产品。
2. 定制化服务:能够根据客户需求提供定制化解决方案。
3. 全球网络:在全球设有多个分支机构和服务中心,提供快速响应和本地化支持。
4. 质量保证:产品符合国际标准,通过严格的质量控制和测试。
