HLSR 10-P/SP33

产品分类: 电流传感器
厂牌: LEM
产品描述: 46 2.5μs 25mA 双向 ±0.5% 10A ±1% 通孔安装
供应商型号: ZT-HLSR 10-P/SP33
供应商: 海外现货
标准整包数: 1

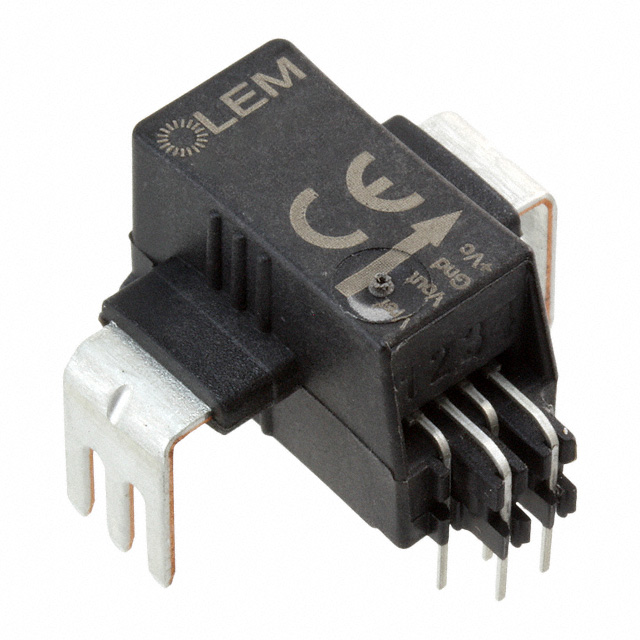

LEM 电流传感器 HLSR 10-P/SP33

HLSR 10-P/SP33概述

    HLSR-P/SP33系列电流传感器技术手册

    1. 产品简介


    HLSR-P/SP33系列电流传感器是LEM公司专为电子测量而设计的开放环路多范围电流传感器,适用于直流、交流及脉冲电流的测量,并具备一次侧和二次侧电路之间的电气隔离。主要型号包括HLSR 10-P/SP33、HLSR 20-P/SP33、HLSR 32-P/SP33、HLSR 40-P/SP33以及HLSR 50-P/SP33,涵盖初级电流范围从10A到50A。其广泛应用于工业控制领域,如变频驱动器、伺服电机驱动器、静态转换器、电池供电应用、不间断电源(UPS)、开关模式电源供应器(SMPS)及焊接应用中的电源供应等。

    2. 技术参数


    | 参数 | 单位 | 最小值 | 典型值 | 最大值 | 备注 |
    |
    | 一次侧额定电流 | A | 10 50 | 根据具体型号 |
    | 测量范围 | A | -25 25 | 电压±5% |
    | 输出电压范围 | V | -1.15 1.15 | 跨越工作温度范围 |
    | 参考电压 | V | 1.63 1.67 | 内部参考电压 |
    | 额定工作温度范围 | ℃ | -40 105
    | 功耗 | mA | 19 25
    | 灵敏度误差 | % | -0.5 0.5 | 工厂调整 |
    | 响应时间(90%至一次侧额定电流) | μs | 2.5 |

    3. 产品特点和优势


    - 极低的外形尺寸:高仅12mm
    - 较小的封装面积
    - 低漂移偏置
    - 超过可驱动Vref
    这些特性使其特别适合于需要高精度、可靠性和紧凑尺寸的应用。

    4. 应用案例和使用建议


    HLSR-P/SP33系列电流传感器广泛应用于各类工业控制系统,例如:
    - 变频器与伺服驱动器
    - 直流电机驱动器的静态转换器
    - 不间断电源系统(UPS)
    为了确保最佳性能,建议根据具体的应用需求选择合适的传感器型号,并遵循制造商的安装指南进行装配。此外,考虑到温度影响,建议避免长时间暴露在极端温度环境中。

    5. 兼容性和支持


    HLSR-P/SP33系列电流传感器已通过多项标准认证,包括EN 50178:1997、IEC 61010-1:2010和IEC 61326-1:2012。同时,LEM公司提供了全面的技术支持和售后服务,确保客户能够顺利部署并充分利用这些传感器的功能。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 温度过高导致损坏 | 确保传感器的工作温度不超过其绝对最大值 |
    | 输出电压异常 | 检查接线是否正确且连接稳固,重新校准参考电压 |

    7. 总结和推荐


    综上所述,HLSR-P/SP33系列电流传感器凭借其高精度、紧凑设计及广泛的温度适应性,在工业控制领域表现优异。推荐在各类电力转换与监控应用中使用此系列产品。通过严格的质量控制和全面的技术支持,LEM公司确保了其产品的长期稳定性和可靠性。因此,该系列产品无疑是值得推荐的选择。

HLSR 10-P/SP33参数

参数
最大工作供电电压 -
检测电流 10A
磁类型 双向
最大供电电流 25mA
输出类型 -
灵敏度 46
精度 ±1%
线性度 ±0.5%
响应时间 2.5μs
最小工作供电电压 -
安装方式 通孔安装
零件状态 在售
包装方式 托盘

HLSR 10-P/SP33厂商介绍

LEM公司是一家专注于电能测量和电能质量分析的瑞士企业,成立于1986年。公司主要产品包括电能测量传感器、电能质量分析仪、电能表和相关的软件解决方案。这些产品广泛应用于工业自动化、能源管理、智能电网、电动汽车充电基础设施等领域。

LEM的产品分类主要包括:
1. 电能测量传感器:用于测量电流、电压、功率和电能,适用于各种电气设备和系统。
2. 电能质量分析仪:用于监测和分析电能质量,包括电压暂降、谐波、不平衡等。
3. 电能表:用于测量和记录电能消耗,适用于商业和工业用户。
4. 软件解决方案:提供数据管理和分析工具,帮助用户优化能源使用和维护电力系统。

LEM的优势在于:
1. 技术创新:拥有多项专利技术,不断推出高性能、高精度的产品。
2. 定制化服务:能够根据客户需求提供定制化解决方案。
3. 全球网络:在全球设有多个分支机构和服务中心,提供快速响应和本地化支持。
4. 质量保证:产品符合国际标准,通过严格的质量控制和测试。

HLSR 10-P/SP33数据手册

厂牌 PDF简要描述 下载
LEM 电流传感器 LEM HLSR 10-P/SP33 HLSR 10-P/SP33数据手册

HLSR 10-P/SP33封装设计

查看详情并下载
Symbol
Footprint
3D Model
