LF 310-S

产品分类: 电流传感器
厂牌: LEM
产品描述: LEM 电流互感器, LF系列, 300A, ±0.25 a输出, 匝数比 300:1
供应商型号: ZT-LF 310-S
供应商: 海外现货
标准整包数: 1

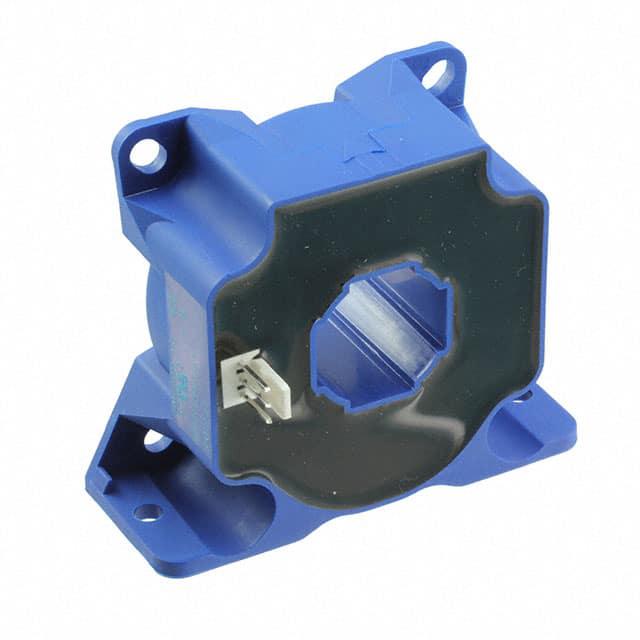

LEM 电流传感器 LF 310-S

LF 310-S概述

    LF 310-S电流互感器技术手册

    产品简介


    LF 310-S电流互感器是一种用于直流、交流和脉冲等电流测量的电子元件,具有高达500安培的双极绝缘电流测量能力。它专为需要高精度和低温度漂移的应用而设计。这种电流互感器广泛应用于风力发电逆变器、测试和测量设备、配电系统、交流变速驱动、直流电机静态转换器、电池供电应用、不间断电源(UPS)、开关模式电源供应器(SMPS)及焊接电源供应等领域。

    技术参数


    - 最大供电电压:±21V(-40℃到85℃)
    - 初级导体温度:100℃
    - 最大稳态初级电流:300A(-40℃到85℃)
    - 工作温度范围:-40℃至85℃
    - 存储温度范围:-50℃至90℃
    - 重量:107克
    - 初级额定电流(典型值):300A
    - 测量电阻(最大值):RM ≤ 36Ω
    - 次级额定电流:-0.15A至+0.15A
    - 二次绕组电阻(典型值):RS = 22.5Ω
    - 电流消耗:±UC = ±12V时,IC = 33mA;±UC = ±15V时,IC = 35mA;±UC = ±20V时,IC = 38mA
    - 整体精度(典型值):-0.2%至0.2%
    - 输出噪声电流(典型值):35mA(1Hz至100kHz)
    - 反应时间:0.5μs(0至300A,100A/μs)

    产品特点和优势


    LF 310-S电流互感器具备以下几个独特的优势:
    - 高精度:总体精度在典型条件下可达到-0.2%至0.2%。
    - 极低的温度漂移:在全温度范围内,温度漂移保持极低水平。
    - 广泛的应用领域:适用于多种工业场景,如风力发电逆变器、测试和测量设备等。
    - 绝缘性能优异:能够承受高电压冲击和高温,保证安全运行。

    应用案例和使用建议


    LF 310-S电流互感器在风力发电逆变器、静态变换器和焊接电源供应等场景中得到了广泛应用。例如,在风力发电逆变器中,它能有效地测量输入电流,以确保逆变器的稳定输出。建议在使用过程中注意以下几点:
    - 安装时必须在无初级电流和次级电压的情况下进行。
    - 为了保证准确性,次级电缆需要全部整齐布置。
    - 在选择连接器时,建议使用MOLEX 6410型连接器,以确保良好的连接可靠性。

    兼容性和支持


    LF 310-S电流互感器支持广泛的供电电压和绕组比,具体可根据需求定制。此外,厂商还提供详尽的技术支持文档和安装指南,帮助用户顺利完成安装和调试。

    常见问题与解决方案


    - 问题1:如何避免初级电流过高导致的温度升高?
    解决方案: 确保初级电流不超过300A,并且在使用过程中定期监测初级导体温度,不要超过100℃。
    - 问题2:如何正确接线以避免电气风险?
    解决方案: 严格按照制造商的操作说明进行接线,尤其是对于高压部分要特别小心,确保使用合适的绝缘材料和适当的安装方法。

    总结和推荐


    综上所述,LF 310-S电流互感器以其高精度、优异的温度稳定性以及广泛的应用范围成为许多工业场合的理想选择。我们强烈推荐在需要精确电流测量的场合使用此款产品。通过遵循上述使用建议和注意事项,可以充分发挥其性能并确保长期稳定运行。

LF 310-S参数

参数
线性度 ±0.05%
灵敏度 0.5mA/A
精度 ±0.2%
检测电流 300A
最小工作供电电压 11.4V
磁类型 双向
响应时间 500ns
输出类型 -
最大供电电流 38mA
最大工作供电电压 21V
长*宽*高 68mm(宽度)*56.4mm(高度)
安装方式 面板安装
零件状态 在售
包装方式 散装

LF 310-S厂商介绍

LEM公司是一家专注于电能测量和电能质量分析的瑞士企业,成立于1986年。公司主要产品包括电能测量传感器、电能质量分析仪、电能表和相关的软件解决方案。这些产品广泛应用于工业自动化、能源管理、智能电网、电动汽车充电基础设施等领域。

LEM的产品分类主要包括:
1. 电能测量传感器:用于测量电流、电压、功率和电能,适用于各种电气设备和系统。
2. 电能质量分析仪:用于监测和分析电能质量,包括电压暂降、谐波、不平衡等。
3. 电能表:用于测量和记录电能消耗,适用于商业和工业用户。
4. 软件解决方案:提供数据管理和分析工具,帮助用户优化能源使用和维护电力系统。

LEM的优势在于:
1. 技术创新:拥有多项专利技术,不断推出高性能、高精度的产品。
2. 定制化服务:能够根据客户需求提供定制化解决方案。
3. 全球网络:在全球设有多个分支机构和服务中心,提供快速响应和本地化支持。
4. 质量保证:产品符合国际标准,通过严格的质量控制和测试。

LF 310-S数据手册

厂牌 PDF简要描述 下载
LEM 电流传感器 LEM LF 310-S LF 310-S数据手册

LF 310-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
