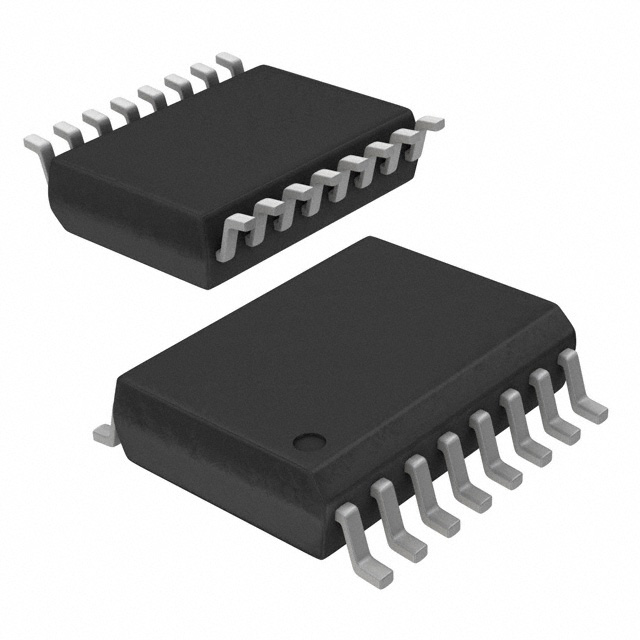

GO 30 SMS/SP3

产品分类: 电流传感器
厂牌: LEM
产品描述: 16.7 2μs 3.135V 26mA 3.465V 双向 ±0.3% 30A ±1.3% SOIC-16-300MIL 贴片安装,黏合安装
供应商型号: SG-GO 30 SMS/SP3
供应商: 期货订购
标准整包数: 1
LEM 电流传感器 GO 30 SMS/SP3

GO 30 SMS/SP3概述

    GO-SMS/SP3 系列电流传感器技术手册

    产品简介


    GO-SMS/SP3系列电流传感器是一种专门用于直流、交流和脉冲电流测量的电子元器件,具备霍尔效应测量原理。它们的主要功能是通过提供与主电路隔离的输出信号来检测和转换电流,以实现高精度的电流测量。这些传感器广泛应用于小驱动器、HVAC系统、家用电器、电动自行车以及太阳能发电系统等领域。

    技术参数


    - 额定电流范围:10A至30A
    - 供电电压:3.135V到3.465V
    - 功耗:20mA至26mA
    - 参考电压:1.65V(±10%)
    - 输出电压范围:-1.25V到1.25V
    - 响应时间:2µs
    - 绝缘测试电压:3000V RMS
    - 过载能力:±200A(持续1ms)

    产品特点和优势


    - 霍尔效应测量原理:确保高精度测量
    - 隔离性:提供3000V的绝缘测试电压,保证电路安全
    - 低功耗:典型值为23mA
    - 极低外形:适合空间受限的应用
    - 双重过流检测:提高可靠性
    - 固定偏移与灵敏度:减少校准需求
    - 快速响应:2µs的响应时间
    - 单电源供电:简化电源设计

    应用案例和使用建议


    GO-SMS/SP3系列电流传感器常用于各种工业应用中,例如小驱动器、空调系统、家用电器等。对于需要精确电流测量的场合,这些传感器非常适合。为了充分发挥其性能,建议安装时尽量减少外部干扰,特别是在强电磁环境中。此外,定期校准可以进一步提高测量精度。

    兼容性和支持


    GO-SMS/SP3系列电流传感器符合多个国际标准,如IEC 61800-5-1、IEC 62109-1和IEC 60950-1。这些标准确保了其与同类设备的良好兼容性。制造商提供全面的技术支持和维护服务,包括详细的使用指南和技术文档。

    常见问题与解决方案


    1. Q: 测量结果不稳定
    - A: 检查是否有外部电磁干扰,适当增加屏蔽措施。
    2. Q: 过载检测不准确
    - A: 确认过载检测阈值设置正确,检查是否有接线错误。
    3. Q: 传感器反应慢
    - A: 检查供电电压是否稳定,确认外部条件没有影响传感器的正常工作。

    总结和推荐


    GO-SMS/SP3系列电流传感器是一款高性能、可靠且易于集成的电流测量工具。它的优势在于其高精度、高稳定性、低功耗和小巧的设计,使其成为众多工业应用的理想选择。经过综合评估,强烈推荐此款电流传感器用于对精度和可靠性要求高的场合。

GO 30 SMS/SP3参数

参数
精度 ±1.3%
响应时间 2μs
最大供电电流 26mA
最小工作供电电压 3.135V
灵敏度 16.7
检测电流 30A
线性度 ±0.3%
输出类型 -
最大工作供电电压 3.465V
磁类型 双向
通用封装 SOIC-16-300MIL
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

GO 30 SMS/SP3厂商介绍

LEM公司是一家专注于电能测量和电能质量分析的瑞士企业,成立于1986年。公司主要产品包括电能测量传感器、电能质量分析仪、电能表和相关的软件解决方案。这些产品广泛应用于工业自动化、能源管理、智能电网、电动汽车充电基础设施等领域。

LEM的产品分类主要包括:
1. 电能测量传感器:用于测量电流、电压、功率和电能,适用于各种电气设备和系统。
2. 电能质量分析仪:用于监测和分析电能质量,包括电压暂降、谐波、不平衡等。
3. 电能表:用于测量和记录电能消耗,适用于商业和工业用户。
4. 软件解决方案:提供数据管理和分析工具,帮助用户优化能源使用和维护电力系统。

LEM的优势在于:
1. 技术创新:拥有多项专利技术,不断推出高性能、高精度的产品。
2. 定制化服务:能够根据客户需求提供定制化解决方案。
3. 全球网络:在全球设有多个分支机构和服务中心,提供快速响应和本地化支持。
4. 质量保证:产品符合国际标准,通过严格的质量控制和测试。

GO 30 SMS/SP3数据手册

厂牌 PDF简要描述 下载
LEM 电流传感器 LEM GO 30 SMS/SP3 GO 30 SMS/SP3数据手册

GO 30 SMS/SP3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 57.83
15+ ¥ 53.55
库存: 92
起订量: 5 增量: 1
交货地:
最小起订量为:5
合计: ¥ 289.15
直接购买
加入购物车
