GO 10 SMS

产品分类: 电流传感器
厂牌: LEM
产品描述: 80 2μs 4.5V 25mA 5.5V 双向 ±0.3% 10A ±1.3% SOIC-16 贴片安装,黏合安装
供应商型号:
供应商:
标准整包数: 0
LEM 电流传感器 GO 10 SMS

GO 10 SMS概述


    产品简介


    GO-SMS系列电流传感器是LEM公司推出的一款专用于直流、交流和脉冲电流测量的产品。该系列传感器采用霍尔效应测量原理,并具备一次电路与二次电路之间的电气隔离特性,特别适用于需要高精度和低功耗的工业应用场合。该系列产品有三种型号:GO 10-SMS、GO 20-SMS和GO 30-SMS,分别适用于不同的电流测量范围(10 A到30 A)。这些传感器广泛应用于小型驱动器、空调系统、家用电器、电动自行车及太阳能设备等领域。

    技术参数


    通用特性
    - 霍尔效应测量原理
    - 一次电路与二次电路电气隔离
    - 绝缘测试电压:3000 V RMS
    - 低功耗
    - 极低外形设计
    - 单电源供电:+5 V
    - 双重过流检测
    - 固定偏移量和灵敏度
    - 响应时间:2 µs
    环境和机械特性
    - 工作温度范围:−40 °C至125 °C
    - 存储温度范围:−55 °C至165 °C
    - 主要电阻:0.75 mΩ @ 25 °C
    - 热阻(结至板):9 °K/W
    电气数据
    | 参数 | 单位 | 最小值 | 典型值 | 最大值 | 条件 |
    |
    | 一次电路标称有效值电流 | A | 10 | 20 | 30 | — |
    | 一次电路测量范围 | A | -25 | 0 | 25 | — |
    | 供电电压 | V | 4.5 | 5 | 5.5 | — |
    | 电流消耗 | mA | 20 | 26 | — | — |
    | 参考电压(输出) | V | 2.5 | — | — | @ 25 °C |
    | 输出电压范围 | V | -2 | 2 | — | — |

    产品特点和优势


    - 小尺寸空间节省:适合紧凑设计的应用场景。
    - 高抗外部干扰能力:保证在复杂电磁环境中稳定运行。
    - 高绝缘能力:确保电气安全。
    - 低电气电阻:提供极低的电气阻抗,减少功率损耗。
    - 无磁滞现象:提升响应速度,保证长期使用的一致性。
    - 抗外部磁场和串扰能力强:在复杂的物理环境下仍能保持较高的准确度。

    应用案例和使用建议


    应用案例
    - 小型驱动器:在电机控制电路中实现精确的电流监测,提高系统的可靠性。
    - 家用电器:通过监控电流变化来保护家电免受短路或过载的影响。
    - 电动自行车:实时监测电池状态,确保安全高效的骑行体验。
    使用建议
    - 安装时注意散热:由于工作温度范围较宽,确保良好的热管理以延长使用寿命。
    - 正确配置电源:使用+5 V直流电源供电,并根据需要配置过流检测电路。

    兼容性和支持


    - 与其它设备兼容性:GO-SMS系列电流传感器与主流的微控制器和其他电路板兼容,能够轻松集成到现有系统中。
    - 标准认证:符合IEC 61800-5-1、IEC 62109-1、IEC 60950-1及UL 1577等国际标准。
    - 技术支持:制造商提供详尽的技术文档和客户支持服务,确保用户可以顺利部署和维护该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 过流检测频繁触发 | 检查是否存在电气故障或负载波动过大。必要时调整外部过流检测阈值。 |
    | 响应时间慢 | 确认电源电压是否稳定,并检查是否有电磁干扰。 |
    | 输出电压异常 | 检查参考电压和输入电压是否正常。如果存在故障,尝试重新校准或更换传感器。 |

    总结和推荐


    总结:GO-SMS系列电流传感器凭借其紧凑的设计、优异的电气特性和广泛的应用范围,在众多行业中表现出色。特别是在工业控制和家电领域,这些传感器能够提供精准、可靠的电流监测能力。
    推荐:强烈推荐使用GO-SMS系列电流传感器,尤其是对于那些对尺寸和功耗有严格要求的应用场景。该系列传感器在电气隔离、抗干扰能力和稳定性方面表现出色,是当前市场上同类产品的优秀选择。

GO 10 SMS参数

参数
线性度 ±0.3%
响应时间 2μs
检测电流 10A
最大工作供电电压 5.5V
输出类型 -
最大供电电流 25mA
灵敏度 80
磁类型 双向
精度 ±1.3%
最小工作供电电压 4.5V

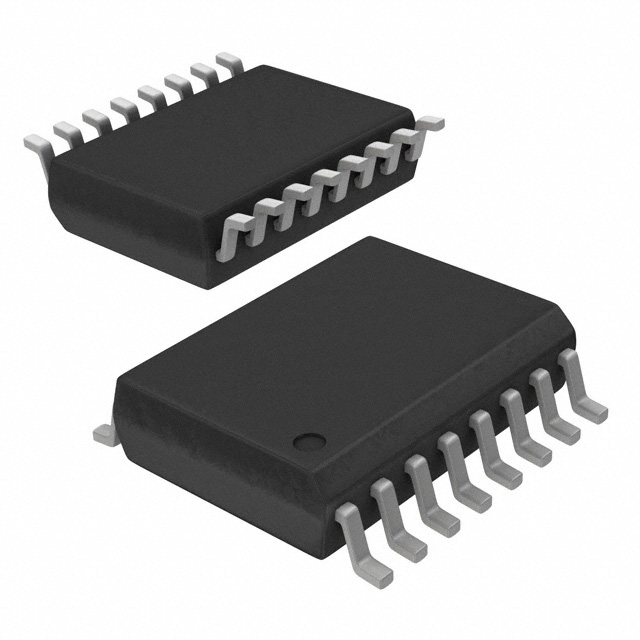

通用封装 SOIC-16
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

GO 10 SMS厂商介绍

LEM公司是一家专注于电能测量和电能质量分析的瑞士企业,成立于1986年。公司主要产品包括电能测量传感器、电能质量分析仪、电能表和相关的软件解决方案。这些产品广泛应用于工业自动化、能源管理、智能电网、电动汽车充电基础设施等领域。

LEM的产品分类主要包括:
1. 电能测量传感器:用于测量电流、电压、功率和电能,适用于各种电气设备和系统。
2. 电能质量分析仪:用于监测和分析电能质量,包括电压暂降、谐波、不平衡等。
3. 电能表:用于测量和记录电能消耗,适用于商业和工业用户。
4. 软件解决方案:提供数据管理和分析工具,帮助用户优化能源使用和维护电力系统。

LEM的优势在于:
1. 技术创新:拥有多项专利技术,不断推出高性能、高精度的产品。
2. 定制化服务:能够根据客户需求提供定制化解决方案。
3. 全球网络:在全球设有多个分支机构和服务中心,提供快速响应和本地化支持。
4. 质量保证:产品符合国际标准,通过严格的质量控制和测试。

GO 10 SMS数据手册

厂牌 PDF简要描述 下载
LEM 电流传感器 LEM GO 10 SMS GO 10 SMS数据手册

GO 10 SMS封装设计

查看详情并下载
Symbol
Footprint
3D Model
