LA 130-P

产品分类: 电流传感器
厂牌: LEM
产品描述: LEM 电流互感器, LA系列, 130A, 130 mA输出, 匝数比 130:1
供应商型号: 7934626
供应商: 海外现货
标准整包数: 1

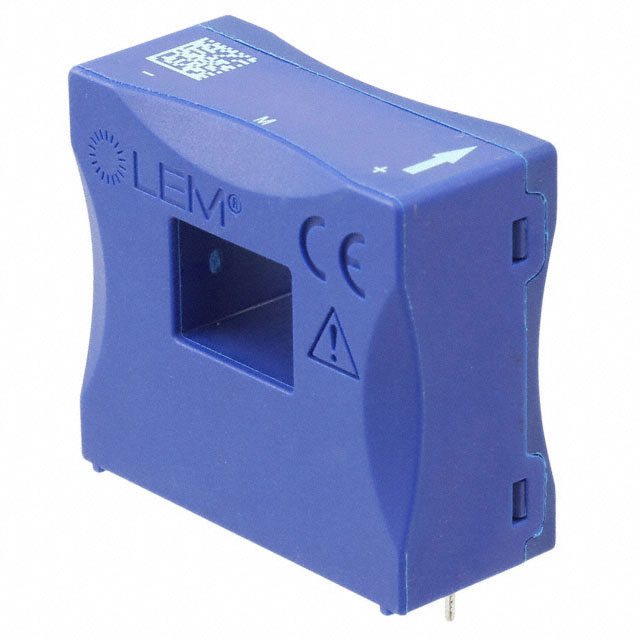

LEM 电流传感器 LA 130-P

LA 130-P概述


    产品简介


    LA 130-P 电流互感器是一款专为直流、交流及脉冲电流测量而设计的高精度电流传感器。它通过霍尔效应原理进行闭环(补偿)电流测量,并实现了初级电路与次级电路之间的电气隔离。该电流互感器广泛应用于工业控制设备、伺服电机驱动、变频器、不间断电源系统、开关电源等多个领域。

    技术参数


    - 初级额定电流 (IPN):130 A
    - 测量范围 (IPM):0 .. ±200 A
    - 测量电阻 (RM):
    - @ ±12 V:10 - 43 Ω
    - @ ±15 V:30 - 65 Ω
    - 次级额定电流 (ISN):130 mA
    - 转换比 (KN):1 : 1000
    - 供电电压 (UC):±12 .. 15 V
    - 电流消耗 (IC):10 mA (@ ±15 V) + Is mA
    - 精度 (X):@ IPN, TA = 25 °C <0.5 %
    - 线性误差 (εL):<0.1 %
    - 动态响应时间 (tra):≤ 300 ns
    - 阶跃响应时间 (tr):≤ 500 ns
    - 过载能力:承受 3 × IPN 的过载电流
    - 温度漂移 (IOT):-40 °C .. +85 °C ±0.30 ±0.60 mA
    - 频率带宽 (BW):-1 dB:DC .. 150 kHz
    - 操作温度 (TA):-40 .. +85 °C
    - 储存温度 (TS):-40 .. +90 °C
    - 绝缘耐压 (Ud):4.3 kV (AC 50 Hz / 1 min)
    - 绝缘穿击电压 (ÛW):8 kV (1.2/50 μs)
    - 最小爬电距离 (dCp):8 mm
    - 最小间隙 (dCI):8 mm
    - 比较跟踪指数 (CTI):600

    产品特点和优势


    LA 130-P 电流互感器具有以下特点和优势:
    - 高精度:在额定条件下,精度小于 0.5 %,确保测量结果的准确性。
    - 良好的线性度:线性误差低于 0.1 %,保证了广泛的测量范围内的一致性。
    - 低温度漂移:即使在极端温度下,温度漂移也保持在可控范围内。
    - 快速响应时间:反应时间和阶跃响应时间分别不超过 300 ns 和 500 ns。
    - 高频率带宽:可测量高达 150 kHz 的频率信号,适用于各种高频应用。
    - 无插入损耗:在高电流条件下仍能保持极低的插入损耗。
    - 高抗干扰能力:具备高抗外部干扰的能力,确保稳定的测量结果。

    应用案例和使用建议


    应用案例
    - 交流变频驱动和伺服电机驱动:用于监控和控制电机电流,提高系统效率和可靠性。
    - 直流电动机控制器:集成到直流电机驱动器中,以实时监测电流变化,防止过载。
    - 电池供电应用:为电池管理系统提供精确的电流测量,延长电池寿命。
    - 不间断电源系统 (UPS):监控负载电流,确保电力供应的稳定性和连续性。
    - 开关电源 (SMPS):实时监控输入输出电流,提高电源转换效率。
    - 焊接电源:准确测量焊接电流,确保焊接质量和安全性。
    使用建议
    - 安装注意事项:按照制造商的安装指南进行安装,确保连接正确并遵守安全规范。
    - 电流监控:在极端温度条件下进行定期校准,确保测量结果的准确性。
    - 电流限制:避免过载运行,特别是在峰值电流时,以免损坏设备。
    - 环境适应性:确保设备安装在适当的环境中,避免超出规定的温度和湿度范围。

    兼容性和支持


    LA 130-P 电流互感器符合多项国际标准,包括 EN 50178 和 UL 508。它可用于与多种工业控制系统和其他电子设备配套使用。制造商提供了详尽的技术文档和支持服务,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - Q1: 如何安装 LA 130-P?
    - A1: 按照制造商提供的安装指南进行安装,确保接线正确并遵循安全规范。

    - Q2: 电流互感器的测量精度如何保证?
    - A2: 在使用前进行校准,并定期检查和校准,以确保测量精度。

    - Q3: 在高温环境下如何保护电流互感器?
    - A3: 定期检查设备的温度,并确保其不超过最大允许值。必要时可以采取散热措施。

    总结和推荐


    综合评估:LA 130-P 电流互感器凭借其高精度、快速响应时间和高抗干扰能力,成为众多工业应用的理想选择。其优异的线性度和宽频率带宽使其在各种复杂环境下都能保持高性能。
    推荐:鉴于 LA 130-P 电流互感器的卓越性能和广泛应用前景,强烈推荐在需要高精度电流测量的工业控制、电源管理和自动化系统中使用该产品。

LA 130-P参数

参数
响应时间 500ns
精度 ±0.5%
最大供电电流 140mA
检测电流 130A
灵敏度 -
最大工作供电电压 12 到 15 V
输出类型 -
线性度 ±1%
磁类型 双向
最小工作供电电压 12 到 15 V
长*宽*高 37mm(宽度)*33mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

LA 130-P厂商介绍

LEM公司是一家专注于电能测量和电能质量分析的瑞士企业,成立于1986年。公司主要产品包括电能测量传感器、电能质量分析仪、电能表和相关的软件解决方案。这些产品广泛应用于工业自动化、能源管理、智能电网、电动汽车充电基础设施等领域。

LEM的产品分类主要包括:
1. 电能测量传感器:用于测量电流、电压、功率和电能,适用于各种电气设备和系统。
2. 电能质量分析仪:用于监测和分析电能质量,包括电压暂降、谐波、不平衡等。
3. 电能表:用于测量和记录电能消耗,适用于商业和工业用户。
4. 软件解决方案:提供数据管理和分析工具,帮助用户优化能源使用和维护电力系统。

LEM的优势在于:
1. 技术创新:拥有多项专利技术,不断推出高性能、高精度的产品。
2. 定制化服务:能够根据客户需求提供定制化解决方案。
3. 全球网络:在全球设有多个分支机构和服务中心,提供快速响应和本地化支持。
4. 质量保证:产品符合国际标准,通过严格的质量控制和测试。

LA 130-P数据手册

厂牌 PDF简要描述 下载
LEM 电流传感器 LEM LA 130-P LA 130-P数据手册

LA 130-P封装设计

查看详情并下载
Symbol
Footprint
3D Model
