HAS 400-S

产品分类: 电流传感器
厂牌: LEM
产品描述: 3μs 15mA 双向 ±1% 400A ±1% 通孔安装
供应商型号: HAS 400-S
供应商: 云汉优选
标准整包数: 1

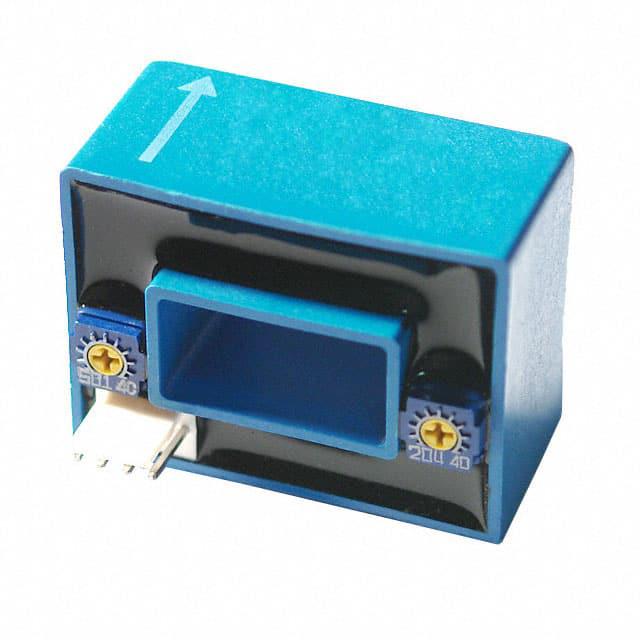

LEM 电流传感器 HAS 400-S

HAS 400-S概述

    电子元器件产品技术手册:HAS 50 .. 600-S电流互感器

    1. 产品简介


    HAS 50 .. 600-S电流互感器是用于直流、交流和脉冲电流测量的电子元件。它通过霍尔效应原理进行测量,能够在一次电路和二次电路之间提供电隔离。该产品广泛应用于工业领域的交流变频驱动器、直流电机转换器、电池供电应用、不间断电源(UPS)、开关模式电源供应器(SMPS)及焊接应用电源供应器。

    2. 技术参数


    - 型号与电流范围:
    - HAS 50-S:50 ±150 A
    - HAS 100-S:100 ±300 A
    - HAS 200-S:200 ±600 A
    - HAS 300-S:300 ±900 A
    - HAS 400-S:400 ±900 A
    - HAS 500-S:500 ±900 A
    - HAS 600-S:600 ±900 A
    - 电气特性:
    - 供给电压(±5%):±15 V
    - 电流消耗:±15 mA
    - 绝缘电阻(500 V DC):>1000 MΩ
    - 输出电压(模拟):@ ±IPN,RL = 10 kΩ,TA = 25 °C,±4 V
    - 输出内部电阻:≈100 Ω
    - 负载电阻:>1 kΩ
    - 动态性能数据:
    - X精度(@ IPN,TA = 25 °C,不包括偏移量):<±1 % of IPN
    - 线性误差(0 .. ±IPN):<±1 % of IPN
    - 电气偏移电压:TA = 25 °C,<±20 mV
    - 迟滞偏移电压:@ IP = 0,后经过1 × IPN,<±20 mV
    - 输出电压温度系数(% of reading):<±0.1 %/K
    - 步响应时间至90 % of IPN:<3 µs
    - 准确跟随的di/dt:>50 A/µs
    - 频率带宽(-3 dB):DC .. 50 kHz
    - 一般数据:
    - 工作环境温度:-10 .. +80 °C
    - 存储温度:-25 .. +80 °C
    - 质量:约60 g

    3. 产品特点和优势


    - 霍尔效应测量原理:准确且稳定。
    - 绝缘塑料外壳:由聚对苯二甲酸丁二醇酯(PBT)制成,符合UL 94-V0标准,确保高安全性。
    - 安装简便:设计易于集成到各种系统中。
    - 低功耗:降低运行成本。
    - 紧凑型设计:节省空间。
    - 宽电流范围:仅需一种设计即可满足不同电流需求。
    - 抗外部干扰能力强:提高系统的可靠性和稳定性。

    4. 应用案例和使用建议


    HAS 50 .. 600-S广泛应用于工业领域,如交流变频驱动器、静态直流电机驱动转换器等。为了实现最佳动态性能,建议单个导体完全填充一次孔。如果客户使用1 kΩ的负载电阻,则必须限制一次电流以保持标称值;若要测量完整的定义范围,则负载电阻应至少为10 kΩ。

    5. 兼容性和支持


    HAS 50 .. 600-S符合EN 50178:1997和UL 508:2010标准。它具有较高的绝缘协调能力,包括:
    - AC耐压测试电压:3.6 kV
    - 冲击耐压:>6.6 kV(1.2/50 µs)
    - 爬电距离:7.08 mm
    - 清晰度:6.23 mm
    - 相对跟踪指数:275

    6. 常见问题与解决方案


    - 问题1:测量误差较大
    解决方案:检查负载电阻是否足够高,应至少为10 kΩ。
    - 问题2:步响应时间不符合要求
    解决方案:确认一次导体是否完全填充一次孔,以获得最佳动态性能。

    7. 总结和推荐


    HAS 50 .. 600-S电流互感器凭借其卓越的测量精度、低功耗、易安装性和广泛的电流范围,成为工业应用的理想选择。它在多种应用中表现出色,尤其适合需要高精度和可靠性的场合。综合以上特点,强烈推荐此产品。

HAS 400-S参数

参数
最小工作供电电压 -
响应时间 3μs
最大工作供电电压 -
最大供电电流 15mA
检测电流 400A
输出类型 -
线性度 ±1%
精度 ±1%
灵敏度 -
磁类型 双向
安装方式 通孔安装
零件状态 在售
包装方式 托盘

HAS 400-S厂商介绍

LEM公司是一家专注于电能测量和电能质量分析的瑞士企业,成立于1986年。公司主要产品包括电能测量传感器、电能质量分析仪、电能表和相关的软件解决方案。这些产品广泛应用于工业自动化、能源管理、智能电网、电动汽车充电基础设施等领域。

LEM的产品分类主要包括:
1. 电能测量传感器:用于测量电流、电压、功率和电能,适用于各种电气设备和系统。
2. 电能质量分析仪:用于监测和分析电能质量,包括电压暂降、谐波、不平衡等。
3. 电能表:用于测量和记录电能消耗,适用于商业和工业用户。
4. 软件解决方案:提供数据管理和分析工具,帮助用户优化能源使用和维护电力系统。

LEM的优势在于:
1. 技术创新:拥有多项专利技术,不断推出高性能、高精度的产品。
2. 定制化服务:能够根据客户需求提供定制化解决方案。
3. 全球网络:在全球设有多个分支机构和服务中心,提供快速响应和本地化支持。
4. 质量保证:产品符合国际标准,通过严格的质量控制和测试。

HAS 400-S数据手册

厂牌 PDF简要描述 下载
LEM 电流传感器 LEM HAS 400-S HAS 400-S数据手册
