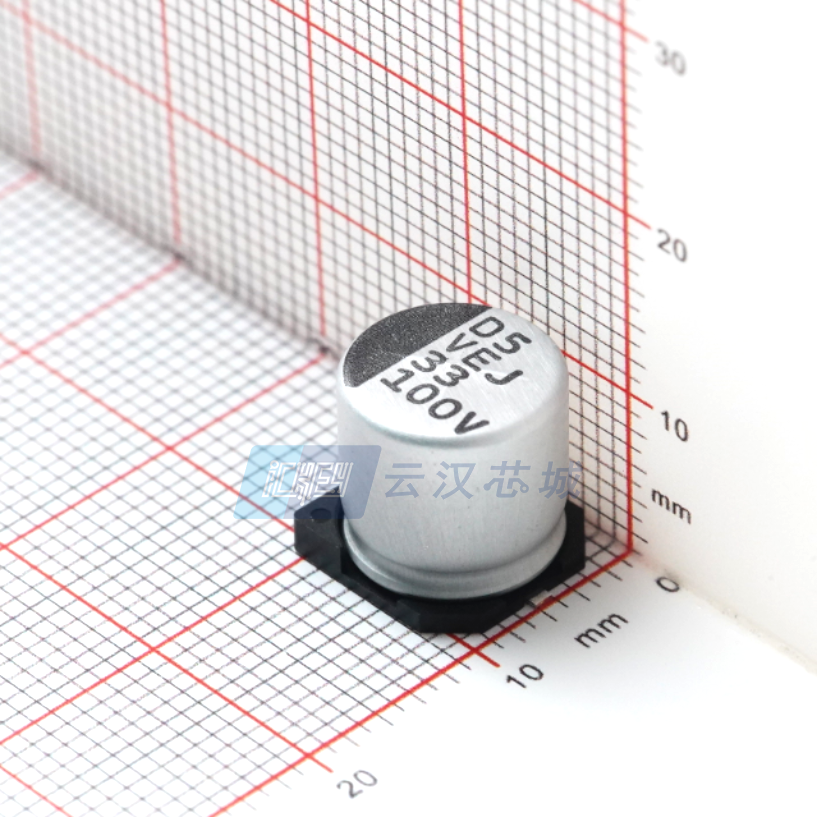

VEJ-330M2ATR-1010

产品分类: 铝电解电容
厂牌: LELON ELECTRONICS/台湾立隆电子
产品描述: 33μF 100V ±20% 2000h 150mA 贴片安装 10mm*10mm*10.4mm
供应商型号:
供应商:
标准整包数: 0
LELON ELECTRONICS/台湾立隆电子 铝电解电容 VEJ-330M2ATR-1010

VEJ-330M2ATR-1010概述

    # VEJ 系列贴片型铝电解电容器

    产品简介


    VEJ系列贴片型铝电解电容器是一种适用于高密度PCB设计的高性能电子元件。这类电容器的特点在于其小体积和轻重量,能够在4φ到18φ之间提供多种尺寸选择,适合广泛的表面贴装需求。它们的工作温度范围广泛(-55℃到+105℃),并且具有长达2,000小时的使用寿命,确保在各种恶劣环境下的稳定性能。此外,它们还符合RoHS指令,确保环保安全。

    技术参数


    工作温度范围
    - 6.3~100V: -55℃ ~ +105℃
    - 160~400V: -40℃ ~ +105℃
    - 450V: -25℃ ~ +105℃
    额定静电容量
    - 容许误差值: ± 20% (120 Hz, 20℃)
    漏电流
    - 4 ~ 10φ: I = 0.01CV 或 3µA 任一个较大值以下
    - 12.5 ~ 18φ: I = 0.04CV + 100µA
    额定电压
    - 6.3~450V
    损失角正切值
    - 4 ~ 10φ: 0.45 ~ 0.12
    - 12.5 ~ 18φ: 0.40 ~ 0.20
    高温无负荷特性
    - 保证寿命时间: 1,000小时
    额定电压
    - 160~450V需要进行电压补偿后再行量测

    产品特点和优势


    VEJ系列贴片型铝电解电容器具备以下显著优势:
    1. 高密度设计:适用于高密度PCB布局,节省空间并提高集成度。
    2. 宽广的工作温度范围:能够适应从-55℃到+105℃的极端环境条件。
    3. 长寿命和稳定性:经过2,000小时测试,确保长时间的稳定运行。
    4. RoHS合规:符合RoHS指令,确保产品在使用过程中的环保安全性。
    5. 多种尺寸和电压选择:可提供从4φ到18φ、6.3V到450V的不同型号,以满足不同的设计需求。

    应用案例和使用建议


    应用案例
    VEJ系列贴片型铝电解电容器广泛应用于消费电子、工业控制、汽车电子等领域。例如,在智能手机和平板电脑中,这些电容器用于滤波和稳压电路,确保电源系统的稳定性能。
    使用建议
    1. 散热管理:尽管具有良好的散热性能,但在高温环境下仍需注意散热,以避免过热损坏。
    2. 布局优化:在高密度PCB设计中,合理规划电路布局,确保每个电容器有足够的空间,防止信号干扰。
    3. 备用冗余:对于关键电路,建议使用备用电容器,以增强系统的可靠性和稳定性。

    兼容性和支持


    VEJ系列贴片型铝电解电容器可以与其他标准电子元器件良好兼容。制造商提供了详细的安装指南和技术支持,以帮助客户顺利完成安装和调试。此外,厂商还提供定期的技术培训和支持服务,确保客户的使用体验。

    常见问题与解决方案


    常见问题
    1. 漏电流过大:检查电路连接是否正确,排除接触不良的问题。
    2. 容量不稳定:重新焊接电容器,确保焊接质量。
    3. 温度过高:改善散热设计,使用散热片或其他散热装置。
    解决方案
    1. 漏电流过大:确认电路中的接线没有短路或断开的情况。
    2. 容量不稳定:重新焊接电容器,必要时更换新的电容器。
    3. 温度过高:增加散热片或使用散热风扇来降低工作温度。

    总结和推荐


    总体而言,VEJ系列贴片型铝电解电容器凭借其出色的性能、广泛的应用范围和良好的市场反馈,是一款值得信赖的产品。它们的宽泛工作温度范围和长寿命,使其成为许多苛刻环境下的理想选择。鉴于其优异的表现和强大的技术支持,强烈推荐在各种电子设备和系统中使用VEJ系列贴片型铝电解电容器。

VEJ-330M2ATR-1010参数

参数
电容值 33μF
额定电压 100V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 150mA
工作寿命 2000h
长*宽*高 10mm*10mm*10.4mm
安装方式 贴片安装
包装方式 卷带包装

VEJ-330M2ATR-1010数据手册

厂牌 PDF简要描述 下载
LELON ELECTRONICS/台湾立隆电子 铝电解电容 LELON ELECTRONICS/台湾立隆电子 VEJ-330M2ATR-1010 VEJ-330M2ATR-1010数据手册

VEJ-330M2ATR-1010封装设计

查看详情并下载
Symbol
Footprint
3D Model
