GC3D16065D

产品分类: 肖特基二极管
产品描述: 总电容电荷(Qc):110nC\n 总功率(Ptot):250W
供应商型号: GC3D16065D TO247-3
供应商: 云汉优选
标准整包数: 1

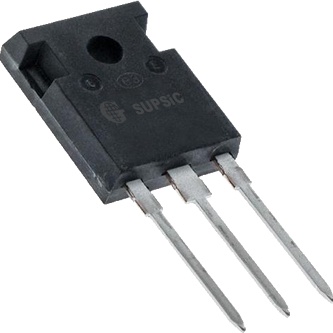

SUPSIC/国晶微半导体 肖特基二极管 GC3D16065D

GC3D16065D概述

    # 无锡国晶微半导体技术有限公司 GC3D16065D 硅碳化物肖特基二极管技术手册

    产品简介


    无锡国晶微半导体技术有限公司的GC3D16065D是一款650伏特肖特基二极管,特别适用于高效率电源转换应用。该二极管采用了硅碳化物(SiC)材料,提供了一种高频率、低损耗的开关解决方案,适合用于多种电力电子应用,如开关模式电源(SMPS)、功率因数校正(PFC)和直流到直流(DC/DC)转换器等。

    技术参数


    基本规格
    - 额定电压:650伏特(VRRM)
    - 最大持续正向电流:23安培(TC=25°C),11安培(TC=135°C),8安培(TC=150°C)
    - 最大重复峰值正向电流:37.5安培(TC=25°C),25.5安培(TC=110°C)
    - 最大非重复峰值正向电流:71安培(TC=25°C),60安培(TC=110°C)
    电气特性
    - 正向电压降(VF):1.5伏特至2.1伏特
    - 反向漏电流(IRR):10微安至204微安
    - 总电容(C):395皮法(VR=0V),37皮法(VR=200V),32皮法(VR=400V)
    - 储能能力(EC):3.0微焦耳
    工作环境
    - 工作温度范围:-55°C 至 +175°C
    - 热阻:1.5°C/W
    封装
    - 封装类型:TO-247-3

    产品特点和优势


    GC3D16065D的主要优势包括:
    - 零反向恢复电流和零正向恢复电压,这使得它在高频应用中表现出色。
    - 极高频率操作能力,非常适合用于要求快速开关的应用。
    - 温度无关的开关行为,确保在广泛的温度范围内都能稳定工作。
    - 提高能效并减少散热需求,从而降低了热沉的需求。
    - 易于并联工作而不会产生热失控,提高了系统的可靠性。

    应用案例和使用建议


    GC3D16065D适用于多种应用场景,例如:
    - 开关模式电源(SMPS),特别是在高频转换应用中。
    - PFC(功率因数校正),可减少电路损耗。
    - 直流到直流转换器,可以实现高效稳定的电压转换。
    - 逆变器阶段的自由轮转二极管,确保在切换过程中无损操作。
    在使用时,应注意其在不同温度下的性能变化,确保设计中考虑到适当的散热措施。此外,在选择其他外围元器件时,建议进行详细的仿真和测试,以确保系统整体的稳定性和效率。

    兼容性和支持


    GC3D16065D与标准的TO-247-3封装相兼容,因此可以方便地替换传统的硅二极管。无锡国晶微半导体提供详尽的技术支持,包括产品数据手册、应用指南和技术咨询,帮助客户更好地理解和使用这款高性能的硅碳化物肖特基二极管。

    常见问题与解决方案


    根据技术手册,以下是用户可能遇到的一些常见问题及解决方法:
    - 问题:二极管温度过高
    - 解决方法:确保设计中包含了有效的散热措施,如安装适当的散热片。
    - 问题:正向电压降异常高
    - 解决方法:检查二极管的工作温度,确保其处于规定的温度范围内。如果温度过高,需要改善散热设计。
    - 问题:反向漏电流过大
    - 解决方法:检查反向电压是否超过了规定的最大值,避免二极管过载。

    总结和推荐


    GC3D16065D硅碳化物肖特基二极管在高温稳定性和高频率操作方面表现出色,尤其适合于高效率和高性能的电源转换应用。其高频率、低损耗的特点使其成为市场上极具竞争力的产品之一。总体来说,强烈推荐使用GC3D16065D,特别是对于那些追求高效率和高性能的电力电子工程师。

GC3D16065D参数

参数
Vr-反向电压 -
反向恢复时间 -
正向浪涌电流 -
Vrrm - 重复反向电压 -
配置 -
If - 正向电流 -
Ir - 反向电流 -
通用封装 TO-247-3

GC3D16065D厂商介绍

SUPSiC公司是一家专注于研发和生产碳化硅(SiC)功率器件的高科技企业。公司主营产品包括碳化硅肖特基二极管(SBD)、碳化硅MOSFET、碳化硅JFET等,广泛应用于新能源、电动汽车、智能电网、工业控制等领域。

SUPSiC的优势主要体现在以下几个方面:

1. 高性能:SUPSiC的碳化硅器件具有高耐压、低导通电阻、快速开关特性,能够满足高压、高频、高效率的应用需求。

2. 高可靠性:SUPSiC采用先进的封装技术和严格的质量控制,确保器件在各种恶劣环境下的可靠性和稳定性。

3. 低能耗:SUPSiC的碳化硅器件具有较低的导通损耗和开关损耗,有助于降低系统的能耗和发热,提高能效。

4. 定制化服务:SUPSiC提供定制化的设计和制造服务,满足客户在特定应用场景下的个性化需求。

5. 技术支持:SUPSiC拥有专业的技术团队,为客户提供全方位的技术支持和解决方案,帮助客户实现产品的快速开发和应用。

GC3D16065D数据手册

厂牌 PDF简要描述 下载
SUPSIC/国晶微半导体 肖特基二极管 SUPSIC/国晶微半导体 GC3D16065D GC3D16065D数据手册

GC3D16065D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 12.974
450+ ¥ 11.976
900+ ¥ 11.7764
1800+ ¥ 11.477
库存: 10000
起订量: 10 增量: 450
交货地:
最小起订量为:10
合计: ¥ 129.74
