CM4013M56020001

产品分类: 无源晶振
产品描述: 13.560MHz±10ppm20pF
供应商型号: CM4013M56020001 SMD2520-4P
供应商: 云汉优选
标准整包数: 1

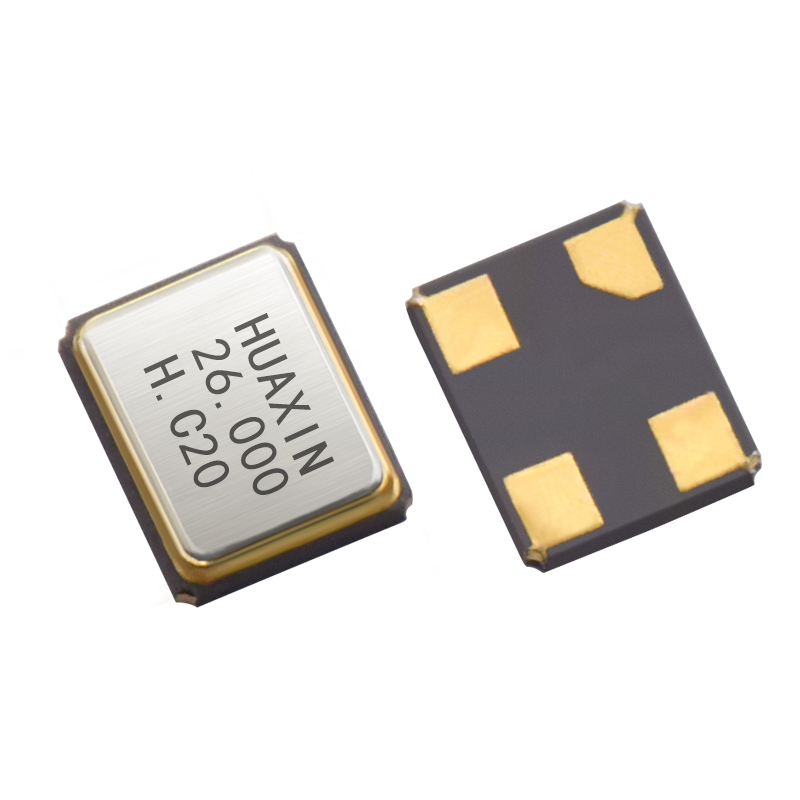

HUAXIN/华昕电子 无源晶振 CM4013M56020001

CM4013M56020001概述


    产品简介


    深圳市华昕电子有限公司(SHENZHEN HUAXIN ELECTRONICS CO.,LTD.)生产的2520-4P石英晶体是一款高精度、高性能的电子元器件,主要应用于通信设备、计算机系统、汽车电子等领域。该产品采用了AT-CUT技术,具有高稳定性、高可靠性及长寿命等特点。

    技术参数


    | 项目 | 符号 | 规格 | 单位 |
    ||
    | 标准频率 | F0 | 13.560 | MHz |
    | 负载电容 | CL | 20 | pF |
    | 频率偏差 | - | -10 至 10 | ppm |
    | 温度频差 | - | -25 至 25 | ppm |
    | 工作温度 | TC | -30 至 85 | ℃ |
    | 激励功率 | DL | 1 | μW |
    | 谐振电阻 | RR | ≤60 | Ω |
    | 静电容 | C0 | ≤3.0 | pF |
    | 绝缘电阻 | IR | ≥500 | MΩ |
    | 寄生衰减 | SPDB | ≤-3 | dB |
    | 老化率 ±2 ppm/年最大 | ppm/年 |
    | 储存温度范围 -55 至 125 | ℃ |

    产品特点和优势


    该产品具有以下显著特点和优势:
    - 高稳定性:在宽广的工作温度范围内仍能保持优异的稳定性能。
    - 长寿命:良好的抗老化性能确保长期稳定运行。
    - 高可靠性:经过多项严格的可靠性试验,包括跌落、振动、温度冲击等,确保产品质量。
    - 精准频率控制:能够精确控制频率,适用于对频率稳定性要求较高的应用场合。

    应用案例和使用建议


    应用案例
    该石英晶体广泛应用于各类电子产品中,例如:
    - 通信设备:用于无线通信设备的频率控制。
    - 计算机系统:作为主板时钟源,确保系统时钟的准确性。
    - 汽车电子:应用于汽车电子控制单元,提高系统的可靠性和响应速度。
    使用建议
    在使用过程中,建议:
    - 环境温度控制:避免长时间暴露在极端温度环境下,以延长使用寿命。
    - 避免机械损伤:在安装和运输过程中,注意防止产品受到剧烈震动和撞击。
    - 正确焊接:严格按照回流焊温度曲线进行焊接操作,确保焊接质量。

    兼容性和支持


    该产品与其他电子元器件和设备具有良好的兼容性。深圳市华昕电子有限公司提供全面的技术支持和售后服务,包括产品安装指导、故障排查和技术咨询等服务。客户可以根据需要联系公司获取更多技术支持。

    常见问题与解决方案


    问题1:频率偏差超出规定范围
    解决方法:检查产品的安装环境是否符合规范要求,如温度、湿度等。
    问题2:产品在高温环境中表现不稳定
    解决方法:在高温环境下使用时,建议采取适当的散热措施,确保产品处于正常工作温度范围内。
    问题3:焊接时出现虚焊
    解决方法:确保焊接温度曲线符合要求,选择合适的焊锡材料,严格按照操作规程进行焊接。

    总结和推荐


    综上所述,深圳市华昕电子有限公司的2520-4P石英晶体凭借其高精度、高稳定性和良好可靠性,在众多应用领域展现出卓越性能。对于追求高精度频率控制和高可靠性的应用场合,我们强烈推荐此产品。通过深圳市华昕电子有限公司提供的专业支持和服务,用户可以更加安心地使用该产品。

CM4013M56020001参数

参数
等效串联电阻 60Ω~80Ω
频率 13.56MHz
驱动电平 -
负载电容 20pF
频率稳定性 ±10ppm
频率容差 ±10ppm
通用封装 SMD-2520-4P

CM4013M56020001厂商介绍

Huaxin公司是一家专注于高品质材料研发和生产的企业,其主营产品涵盖了多个领域,包括但不限于:

1. 高性能塑料:用于汽车、电子、建筑等行业,提供轻质、耐用的解决方案。
2. 特种橡胶:应用于密封件、轮胎、工业制品等领域,以确保产品的高性能和耐久性。
3. 先进复合材料:在****、体育器材、高端制造中发挥重要作用,以其轻质和高强度特性。
4. 环保材料:致力于可持续发展,提供可回收和生物降解的材料,适用于包装、消费品等。

Huaxin公司的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,推动材料科学的进步。
- 质量控制:严格的生产流程和质量管理体系,确保产品的一致性和可靠性。
- 客户定制:能够根据客户需求提供定制化解决方案,满足特定应用的需求。
- 全球网络:拥有广泛的国内外销售和服务网络,为客户提供便捷的支持和快速响应。

Huaxin公司以其卓越的产品和服务,在全球市场上赢得了良好的声誉,致力于为客户提供最优质的材料解决方案。

CM4013M56020001数据手册

厂牌 PDF简要描述 下载
HUAXIN/华昕电子 无源晶振 HUAXIN/华昕电子 CM4013M56020001 CM4013M56020001数据手册

CM4013M56020001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ ¥ 0.253
60+ ¥ 0.2486
100+ ¥ 0.242
3000+ ¥ 0.231
48000+ ¥ 0.2266
库存: 32431
起订量: 20 增量: 3000
交货地:
最小起订量为:20
合计: ¥ 5.06
