首页  >  产品百科  >  3199 08 13

3199 08 13

产品分类: 气动/液压/传动设备
厂牌: LEGRIS

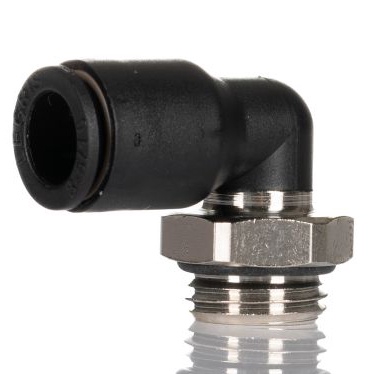

产品描述: Legris 螺纹弯头 气动接头, LF3000系列, G 1/4 公转推入式 8 mm, 玻璃增强尼龙制
供应商型号: 1825030
供应商: 海外现货
标准整包数: 5
LEGRIS 气动/液压/传动设备 3199 08 13

3199 08 13概述

    LF 3000® Pneumatic Push-In Fittings

    产品简介


    LF 3000® 是由Legris发明并推出的气动接头系统,自1969年以来已成为全球范围内广泛采用的标准。该系统设计简单,易于操作,通过简单的管子插入即可完成连接,无需额外操作。断开也一样快捷。为了满足市场需求和客户需求,Legris对其进行了优化以提升性能、实现小型化和改善外观。LF 3000® 系统提供三个系列:适用于BSP螺纹的公制管材、适用于BSP螺纹的英制管材以及适用于NPT螺纹的英制管材。这些接头在众多行业广泛应用,如压缩空气系统等,因其无硅胶的特点而广受信赖。

    技术参数


    LF 3000® 接头的主要技术规格如下:
    - 紧固环:塑料材质
    - 释放按钮:用于快速连接和断开
    - 密封圈:“O”型密封圈用于管路连接处的密封,以及BSPP螺纹上的密封
    - 适用流体:适用于各种气体和液体(如压缩空气、水、切削油等)
    - 工作压力:最大20巴
    - 工作温度:-20°C 至 +80°C
    - 真空能力:可达755毫米汞柱(相当于99%的真空度)
    - 材料组成:
    - 主体:玻璃纤维增强尼龙6.6
    - 套筒:尼龙
    - 紧固环:不锈钢
    - 密封圈:丁腈橡胶(可选EPDM、FPM)
    - 子底座:镀镍黄铜(可选不锈钢)

    产品特点和优势


    LF 3000® 系统具备多项优势,使得它在市场上具有显著的竞争力:
    - 高性能和可靠性:无流动阻力,通过管外表面紧固和密封,提供可靠的全流量连接。
    - 即时密封:专利内置的O型密封圈确保静态和动态状态下的正向密封。
    - 轻便:优化性能、移动性和生产效率的设计。
    - 即插即用:无需工具即可快速连接和断开。
    - 丰富的型号:适用于多种直径(3mm至14mm)的管路和不同的连接需求。
    - 紧凑美观:符合人体工程学和美学要求的尺寸设计。
    - 质量保证:所有部件均经过独立单元质量控制和日期标记,确保品质和可追溯性。

    应用案例和使用建议


    LF 3000® 可用于各种工业应用中,例如:
    - 压缩空气系统:在车间、实验室、工厂等各种环境中提供可靠的气动连接。
    - 工业液体输送:适用于各类工业液体(如水、切削油等)的输送。
    使用建议:
    - 在使用过程中应注意管材的类型和直径,以确保最佳性能和安全性。
    - 遵循技术手册中的温度和压力限制,确保长期稳定运行。

    兼容性和支持


    LF 3000® 系统能够与其他Legris品牌的配件和管材兼容,包括尼龙管和聚氨酯管。这些管材具有良好的耐温、低压力损失和抗振特性,便于识别电路。制造商提供了详细的在线目录、CAD图纸下载以及学习空间,以帮助客户优化安装性能。

    常见问题与解决方案


    - Q1: 连接不牢固?
    - A1: 检查管材直径和紧固环是否匹配,并确认正确的插入深度。
    - Q2: 密封不良?
    - A2: 确认O型密封圈正确安装,检查是否有损坏或老化现象。
    - Q3: 压力超出范围?
    - A3: 查阅手册确认系统的最大工作压力,并适当调整系统设置。

    总结和推荐


    LF 3000® 系统凭借其高可靠性和易用性,成为气动系统中不可或缺的组件。它适合多种工业应用,具有广泛的应用场景和型号选择。对于寻求高效、可靠连接的用户而言,LF 3000® 是一个非常值得推荐的选择。

3199 08 13参数

参数
安装方式 直接安装,螺纹安装,通孔安装

3199 08 13厂商介绍

Legris是一家全球性的流体控制解决方案提供商,专注于设计、制造和销售各种流体传输系统组件。其主营产品包括:

1. 管件:包括接头、阀门、软管等,广泛应用于气动和液压系统。
2. 快速接头:用于快速连接和断开流体管道,提高工作效率。
3. 过滤器:用于去除流体中的杂质,保护系统免受污染。
4. 气动元件:如气缸、气动马达等,用于实现自动化控制。
5. 液压元件:如泵、马达、阀门等,用于实现精确的动力传递。

Legris的产品广泛应用于汽车、**、能源、工业自动化等多个领域。其优势在于:

1. 高品质:Legris严格遵循国际质量标准,确保产品的可靠性和耐用性。
2. 创新:Legris不断研发新技术和产品,以满足市场不断变化的需求。
3. 全球服务:Legris在全球设有多个生产基地和服务中心,为客户提供及时的技术支持和售后服务。

3199 08 13数据手册

厂牌 PDF简要描述 下载
LEGRIS 气动/液压/传动设备 LEGRIS 3199 08 13 3199 08 13数据手册

3199 08 13封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 46.8048
30+ ¥ 44.6931
60+ ¥ 43.8965
库存: 422
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 234.02
直接购买
加入购物车
