3118 04 19

产品分类: 其他工具
厂牌: LEGRIS

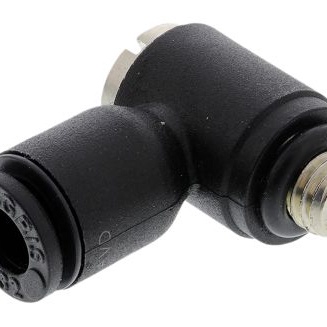

产品描述: Legris 铰接式液压管接头 公制 M5 x 0.8连接口螺纹, 20 bar 最大操作压力
供应商型号: 3268956
供应商: 海外现货
标准整包数: 5
LEGRIS 其他工具 3118 04 19

3118 04 19概述

    气动快速接头系统 LF 3000® 技术手册

    产品简介


    LF 3000® 是一种广泛应用的气动快速接头系统,由法国莱格里斯(Legris)公司发明并推出。该系统主要用于气动装置的连接与断开操作,具有高效、可靠、轻便等特点。它可以用于多种管径,支持多种螺纹形式(如BSP平行、BSP锥形和公制),适用于广泛的工业领域。

    技术参数


    | 参数 | 规格 |
    | : | : |
    | 紧固环材质 | 不锈钢 |
    | 塑料主体材质 | 尼龙 6.6 |
    | 释放按钮材质 | 尼龙 |
    | 密封圈材质 | 丁腈橡胶 (NBR), EPDM, FPM (根据需求) |
    | 公称压力 | 最大 20 bar |
    | 工作温度 | -20°C 至 +80°C(超过80°C请咨询) |
    | 真空能力 | 755 mm Hg (99% 真空) |
    | 主体材料 | 玻璃纤维增强尼龙 6.6 (主体), 镀镍黄铜 (金属部分) |

    产品特点和优势


    1. 高性能与可靠性:
    - 无流量限制:利用管外壁进行夹紧和密封,没有内部变形导致的流量限制。
    - 自动密封:在静态和动态位置均能提供正向密封,符合优化的管引导设计。
    2. 即时连接和断开:
    - 连接和断开无需工具,快速简便。
    - 五种颜色的释放按钮便于区分不同电路。
    3. 广泛的产品范围:
    - 提供大量不同尺寸和配置的组件,以满足各类应用场景。
    - 支持多种螺纹标准(BSP平行、BSP锥形和公制)。
    4. 紧凑且美观的设计:
    - 优化的尺寸和新型号设计,符合人体工程学和美学要求。

    应用案例和使用建议


    LF 3000® 主要应用于工业自动化和流体控制系统中,其典型应用包括:
    1. 自动化设备:用于输送压缩空气,提高生产效率。
    2. 气动工具:用于各种气动工具的快速连接和断开。
    3. 工业生产线:在连续生产线中,用于气体管路的灵活安装和维护。
    使用建议:
    - 在高温环境下使用时,请咨询厂家以确保材料适应性。
    - 考虑管材类型和规格选择合适的接头,确保密封效果和安全运行。

    兼容性和支持


    - 兼容性:LF 3000® 接头可以与Legris公司的各种技术管材兼容,如尼龙管和聚氨酯管,以实现最佳的工作性能。
    - 支持:Legris公司提供全面的技术支持和售后服务,包括在线目录查询、CAD图纸下载、产品动画演示等。

    常见问题与解决方案


    1. 问题:接头密封不良
    - 解决方法:检查管材直径是否匹配,重新确认管材与接头型号的选择。
    2. 问题:无法快速断开
    - 解决方法:确保接头正确安装,调整或更换释放按钮。
    3. 问题:连接处泄漏
    - 解决方法:检查密封圈是否损坏或老化,及时更换新的密封圈。

    总结和推荐


    LF 3000® 是一款高性能、高可靠性的气动快速接头系统,具备出色的即时连接和断开功能,适用于广泛的工业应用。其紧凑的设计和多样化的产品组合使其成为市场上极具竞争力的产品之一。对于需要高效气动连接的应用场景,强烈推荐使用LF 3000® 系统。

3118 04 19厂商介绍

Legris是一家全球性的流体控制解决方案提供商,专注于设计、制造和销售各种流体传输系统组件。其主营产品包括:

1. 管件:包括接头、阀门、软管等,广泛应用于气动和液压系统。
2. 快速接头:用于快速连接和断开流体管道,提高工作效率。
3. 过滤器:用于去除流体中的杂质,保护系统免受污染。
4. 气动元件:如气缸、气动马达等,用于实现自动化控制。
5. 液压元件:如泵、马达、阀门等,用于实现精确的动力传递。

Legris的产品广泛应用于汽车、**、能源、工业自动化等多个领域。其优势在于:

1. 高品质:Legris严格遵循国际质量标准,确保产品的可靠性和耐用性。
2. 创新:Legris不断研发新技术和产品,以满足市场不断变化的需求。
3. 全球服务:Legris在全球设有多个生产基地和服务中心,为客户提供及时的技术支持和售后服务。

3118 04 19数据手册

厂牌 PDF简要描述 下载
LEGRIS 其他工具 LEGRIS 3118 04 19 3118 04 19数据手册

3118 04 19封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 230.3105
30+ ¥ 225.8258
150+ ¥ 185.851
库存: 1434
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 1151.55
直接购买
加入购物车
