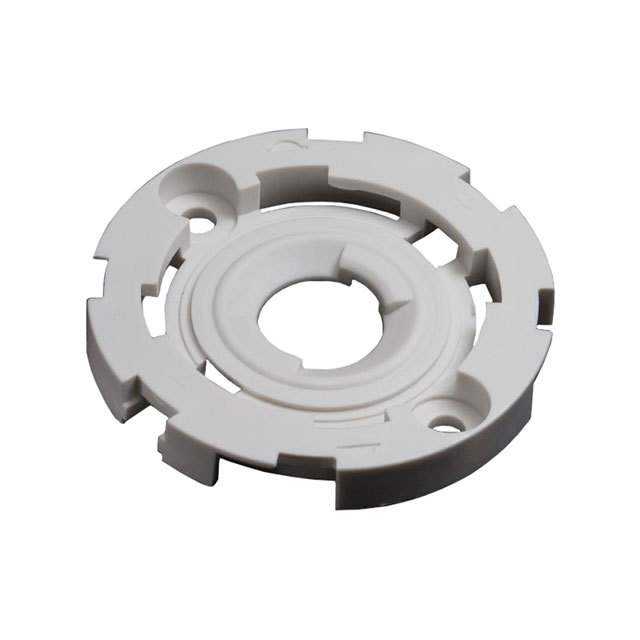

F15255_HEKLA-SOCKET-C

产品分类: 光电显示器件配件
厂牌: LEDIL
产品描述: Ledil 贴片LED支架, 用于COB C 型
供应商型号: M-F15255_HEKLA-SOCKET-C
供应商: Future
标准整包数: 1
LEDIL 光电显示器件配件 F15255_HEKLA-SOCKET-C

F15255_HEKLA-SOCKET-C概述

    HEKLA-Family 电子元器件产品手册

    产品简介


    HEKLA-family 是一款设计用于LED照明系统的关键组件,主要包括接触弹簧(Contact Spring)、插座(Socket)和连接器(Connector)。这些组件广泛应用于各种照明设备,特别是在SELV和Class 2(美国标准)的应用环境中。通过高精度机械制造,HEKLA-family 能够确保LED的良好固定和导电性能。

    技术参数


    以下是HEKLA-family系列产品的技术参数:
    - 接触弹簧(Contact Spring)
    - 材料:PBT+BeCu(聚对苯二甲酸丁二酯+铍铜)
    - 颜色/涂层:白色+镀金
    - 规格尺寸:根据型号不同略有变化
    - 公差:线性尺寸公差为M级(小于30mm),否则为C级;形状和位置公差为L级
    - 插座(Socket)
    - 材料:PBT
    - 颜色:白色
    - 具体型号:F15253HEKLA-SOCKET-A至F15956HEKLA-SOCKET-J
    - 连接器(Connector)
    - 材料:PBT+BeCu
    - 颜色/涂层:白色+镀金
    - 尺寸:根据具体型号而定
    - 电气特性
    - 额定电压/电流:50V/3A
    - 适用范围:仅限于SELV和Class 2(美国)应用
    - 导线类型及尺寸:固态导线,AWG 22(0.64mm);锡化导线,AWG 22-20(焊接浸锡)
    - 剥线长度:5mm±0.5mm
    - 紧固螺丝:2xM3,垫圈2xM3
    - 最大紧固扭矩:0.6Nm
    - 最大TIM厚度:0.25mm
    - 额定温度:110°C

    产品特点和优势


    HEKLA-family的主要优势在于其卓越的机械强度和导电性能。采用高精度材料和工艺,确保在长期使用过程中保持稳定的电气连接。独特的设计允许轻松安装和拆卸导线,保证了系统的可靠性和易维护性。

    应用案例和使用建议


    HEKLA-family被广泛应用于各种照明系统,例如商业建筑内的筒灯和聚光灯。使用时应注意以下几点:
    - 在安装前确保LED适配良好,并参考制造商网站上的详细说明和3D模型。
    - 移除旧导线时应轻轻拉动并旋转,建议使用新导线以确保良好的导电性能。
    - 确保紧固螺丝的扭矩不超过0.6Nm,避免过度紧固导致损坏。

    兼容性和支持


    HEKLA-family的设计考虑到了广泛的兼容性,可以与多种PCB和散热片配套使用。制造商提供详细的装配指南和技术支持,帮助用户正确安装和使用产品。

    常见问题与解决方案


    1. 问题:安装时紧固螺丝扭矩过大。
    - 解决方案:严格按照手册中的规定扭矩值进行紧固,避免超过0.6Nm。
    2. 问题:LED无法稳定固定。
    - 解决方案:确认LED安装位置符合设计要求,并检查是否需要更换新的接触弹簧。
    3. 问题:导线剥线过长或过短。
    - 解决方案:严格按照手册中的剥线长度规范操作,保持在5mm±0.5mm范围内。

    总结和推荐


    综上所述,HEKLA-family 是一款高性能的LED照明系统组件,具备出色的机械强度和导电性能。其易于安装、拆卸和维护的特点使其成为市场上的一款优秀产品。强烈推荐使用HEKLA-family来提升照明系统的整体性能和可靠性。

F15255_HEKLA-SOCKET-C参数

参数
长*宽*高 44mm*44mm*5.5mm
安装方式 底座安装
零件状态 在售
包装方式 散装

F15255_HEKLA-SOCKET-C厂商介绍

LEDiL是一家全球领先的LED照明解决方案提供商,专注于为各种应用提供创新和高效的照明产品。公司主营产品包括LED灯具、LED模组、LED驱动器和照明控制系统等,广泛应用于建筑照明、城市照明、工业照明、景观照明和室内照明等领域。

LEDiL的产品分类主要包括:
1. 灯具系列:提供多种类型的LED灯具,如筒灯、洗墙灯、地埋灯等,适用于室内外照明。
2. 模组系列:提供各种尺寸和功率的LED模组,可定制化设计,满足不同照明需求。
3. 驱动器系列:提供稳定的LED驱动器,确保灯具的长期稳定运行。
4. 控制系统:提供智能照明控制系统,实现照明的智能化管理和节能。

LEDiL的优势在于:
1. 创新技术:不断研发新技术,提高产品性能和能效。
2. 定制化服务:根据客户需求提供定制化解决方案,满足特定应用需求。
3. 高品质:严格质量控制,确保产品可靠性和耐用性。
4. 全球服务:在全球范围内提供销售和技术支持,满足不同地区客户的需求。

F15255_HEKLA-SOCKET-C数据手册

厂牌 PDF简要描述 下载
LEDIL 光电显示器件配件 LEDIL F15255_HEKLA-SOCKET-C F15255_HEKLA-SOCKET-C数据手册

F15255_HEKLA-SOCKET-C封装设计

查看详情并下载
Symbol
Footprint
3D Model
