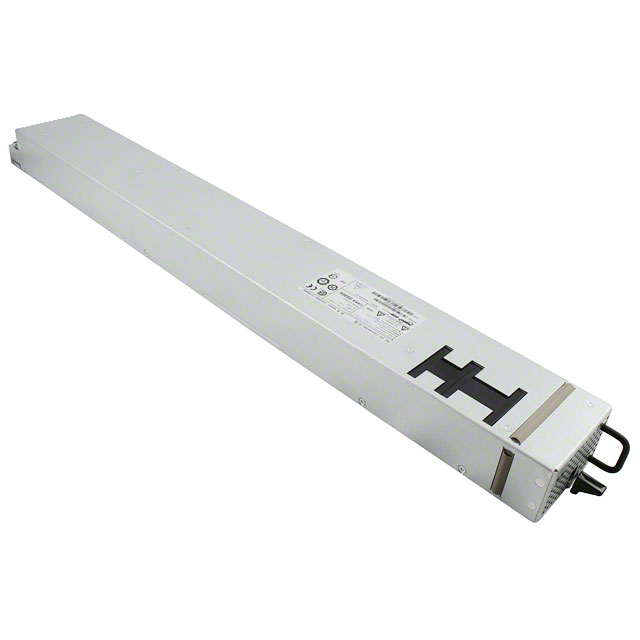

PFE3000-12-069RA

产品分类: 开关电源
厂牌: BEL POWER
产品描述: 3KW 1 180V(AC) 300V(AC) 170mV 244A 12V 支架安装 583.7mm*42mm*69mm
供应商型号: 784-PFE3000-12-069RA
供应商: Mouser
标准整包数: 1
BEL POWER 开关电源 PFE3000-12-069RA

PFE3000-12-069RA概述


    产品简介


    《PFE3000-12-069RA》是一款3000瓦的交流/直流(AC/DC)功率因数校正(PFC)及DC-DC电源转换器。它将标准的交流电源或高压直流母线电压转换为12VDC的主要输出电压,适用于高性能和高可靠性的服务器、路由器和网络交换机中的中间总线架构(IBA)。该电源符合国际安全标准,并带有CE标志,符合欧洲低电压指令(LVD)的要求。

    技术参数


    | 参数 | 描述 | 最小值 | 标称值 | 最大值 | 单位 |
    |
    | 输入最大电压 | 连续最大输入电压 300 | VAC |
    | 输入额定电压 | 额定输入电压 | 100 | 230 | 277 | VAC |
    | 输入电压范围 | 正常操作输入电压范围 | 90 300 | VAC |
    | 直流额定输入电压 | 额定直流输入电压 | 240 380 | VDC |
    | 直流电压范围 | 正常操作直流电压范围 | 192 400 | VDC |
    | 输入频率 | 输入频率范围 | 47 | 50/60 | 63 | Hz |
    | 功率因数 | 功率因数范围(50Hz时) | 0.3 0.96 | W/VA |
    | 效率 | 额定负载下的效率(无风扇) | 90.0 | 91.85 % |
    | 额定输出电压 | 额定输出电压 12.3 VDC |
    | 额定输出电流 | 额定输出电流(Vin < 180 VAC) 114 ADC |
    | 额定输出电流 | 额定输出电流(Vin > 180 VAC) 244 ADC |
    | 短时间过载电流 | 短时间过载电流(V1 = 12.3 VDC, Vin > 180 VAC) 292 | A |

    产品特点和优势


    - 最佳效率:具有白金级能效,在各种输入电压和负载条件下提供出色的效率表现。
    - 宽输入电压范围:可接受90到300VAC的交流输入电压和192到400VDC的直流输入电压。
    - 热插拔能力:具备热插拔功能,确保在不影响系统运行的情况下进行设备更换。
    - 全数字控制:采用先进的DSP控制器,提供精确的控制和高效的系统性能。
    - 紧凑设计:高密度设计,体积仅为555 x 69 x 42毫米,适合狭小空间安装。
    - 通信接口:通过I2C通信接口和Power Management Bus协议,实现监控和固件更新。
    - 保护功能:具备过温、过压和过流保护机制,确保系统安全运行。
    - 兼容标准:符合IEC/EN 62368-1和UL/CSA 62368-1安全标准。

    应用案例和使用建议


    - 高可靠性服务器:应用于高可靠性服务器中,提供稳定的12VDC输出。
    - 路由器和网络交换机:适合路由器和网络交换机等高密度数据中心设备,确保高效稳定的电力供应。
    使用建议:
    - 在高负荷条件下使用时,注意温度管理,以避免过热。
    - 使用外部电容来降低输出电压纹波。
    - 在系统集成时,确保正确连接所有接地端子,防止潜在差异导致的电路故障。

    兼容性和支持


    - 兼容性:与各种标准电源管理系统兼容,支持通过I2C接口进行远程监控和控制。
    - 技术支持:通过提供的技术支持联系方式,获取全面的技术支持和服务。

    常见问题与解决方案


    - 问题一:输入电压超出范围。
    - 解决方案:检查输入电压是否在允许范围内,调整电源或系统配置以保证正常运行。
    - 问题二:过温报警。
    - 解决方案:检查系统冷却是否正常,确保散热路径畅通,必要时增加风扇或冷却装置。
    - 问题三:短路保护触发。
    - 解决方案:断开负载,重新启动电源,并确保负载符合规范要求。

    总结和推荐


    总结:
    《PFE3000-12-069RA》是一款高效率、宽输入电压范围的电源转换器,特别适用于服务器、路由器和网络交换机等高可靠性应用场合。其具备强大的保护机制和灵活的通信接口,提供了优异的系统稳定性与易维护性。
    推荐:
    鉴于其卓越的性能和广泛的应用范围,《PFE3000-12-069RA》是非常值得推荐的选择,尤其适合需要高可靠性和高效率电力供应的数据中心和网络基础设施。

PFE3000-12-069RA参数

参数
最大输入电压 300V(AC)
电流-输出2 -
输出功率 3KW
电压-输出3 -
负载调节 170mV
电压-输出4 -
电流-输出1 244A
电压-输出1 12V
电压-输出2 -
输出数量 1
最小输入电压 180V(AC)
长*宽*高 583.7mm*42mm*69mm
安装方式 支架安装
应用等级 商用级
零件状态 在售
包装方式 盒装

PFE3000-12-069RA厂商介绍

BEL POWER(贝尔电源)是一家全球领先的电源解决方案供应商,专注于为各种应用提供高效、可靠的电源转换产品。公司主营产品包括:

1. AC/DC电源转换器:用于将交流电转换为直流电,广泛应用于工业自动化、医疗设备、通信基站等领域。
2. DC/DC转换器:将一种直流电压转换为另一种直流电压,常用于电信、*事、****等高要求环境。
3. 电源模块:提供定制化的电源解决方案,适用于需要特定电压和电流输出的场合。
4. 电源适配器:为各种电子设备提供外部电源,如笔记本电脑、手机充电器等。

BEL POWER的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,确保产品性能领先。
- 质量保证:严格的质量控制流程,确保产品可靠性和耐用性。
- 定制服务:提供定制化解决方案,满足客户特定需求。
- 全球网络:拥有遍布全球的销售和服务网络,提供快速响应和本地支持。

BEL POWER致力于为客户提供高效、节能的电源解决方案,以支持其业务的持续发展和技术进步。

PFE3000-12-069RA数据手册

厂牌 PDF简要描述 下载
BEL POWER 开关电源 BEL POWER PFE3000-12-069RA PFE3000-12-069RA数据手册

PFE3000-12-069RA封装设计

查看详情并下载
Symbol
Footprint
3D Model
