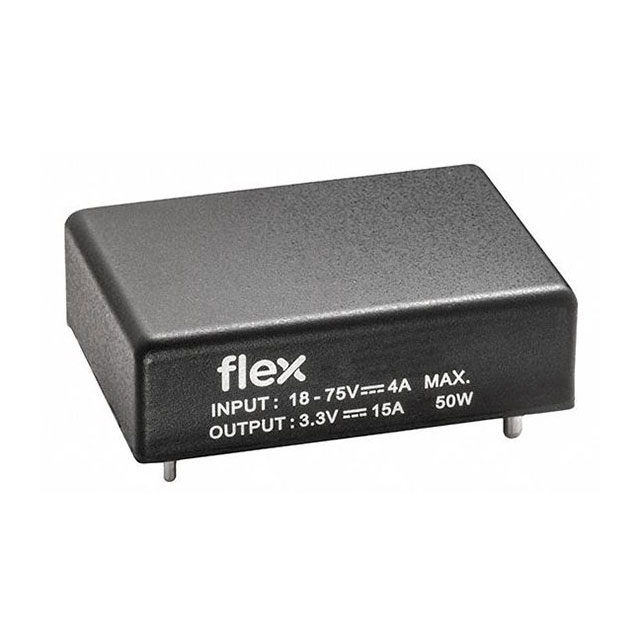

PKU5511SPI

产品分类: DC-DC稳压器
厂牌: FLEX POWER
产品描述: 1 5V 75V 18V 通孔安装 35.3mm*25mm*10.4mm
供应商型号: 2166-PKU5511SPI-ND
供应商: Digi-Key
标准整包数: 1
FLEX POWER DC-DC稳压器 PKU5511SPI

PKU5511SPI概述

    PKU5500S系列DC-DC转换器技术手册

    产品简介


    PKU5500S系列DC-DC转换器是一种适用于各种电子设备的高效电源解决方案。它们广泛应用于工业控制、通信设备、医疗设备及其它需要高可靠性的应用场合。这些转换器可以将输入电压范围为18至75伏(V)的电源转换为高达50瓦(W)的输出功率,最大输出电流可达15安培(A)。

    技术参数


    以下是PKU5500S系列DC-DC转换器的技术规格和关键性能参数:
    | 特征 | 规格 |

    | 输入电压范围 | 18 - 75 V |
    | 最大输出电流 | 15 A |
    | 最大输出功率 | 50 W |
    | 转换效率 | 高达90% |
    | 输入到输出隔离电压 | 2250 Vdc |
    | 绝对最大额定值 |
    | 工作温度 | -40°C 至 +100°C |
    | 存储温度 | -55°C 至 +125°C |
    | 输入瞬态电压 | 100 V |
    | 远程控制引脚电压 | 正逻辑选项:0 至 6 V
    负逻辑选项:0 至 6 V |
    | 开关频率 | 374 至 506 千赫兹 |

    产品特点和优势


    1. 标准化尺寸:符合行业标准尺寸,易于集成于不同设备中。
    2. 高效率:高达90%的转换效率确保了能效最大化。
    3. 安全隔离:提供2250 Vdc的输入到输出隔离,保障使用安全。
    4. 环保合规:符合RoHS要求,适合在高温无铅焊接工艺下使用。
    5. 多种保护机制:内置过压、欠压、短路和过温保护功能,确保长期稳定运行。
    6. 质量保证:供应商ISO 9001/14001认证,保证产品质量。

    应用案例和使用建议


    PKU5500S系列DC-DC转换器已在多个行业中得到了广泛应用,例如:
    - 工业自动化:用于驱动伺服电机和其他高负载设备。
    - 电信基础设施:提供稳定电源以支持电信设备。
    - 医疗设备:高精度的电源供应确保医疗设备正常运行。
    使用建议:
    - 在安装过程中确保接地良好,避免外部干扰。
    - 使用推荐的电容类型(如陶瓷和钽电容)以优化电路性能。
    - 在高负载条件下监测温度,防止过热。

    兼容性和支持


    该系列产品兼容标准的罗氏合规(RoHS),并与主流电子元器件具有良好的兼容性。Flex公司提供了详尽的技术支持,包括定期的产品更新、售后服务和技术咨询。

    常见问题与解决方案


    1. 启动困难
    - 原因:输入电压未达到启动阈值。
    - 解决方法:检查输入电压并确保其在启动范围内(14.8至18.0 V)。
    2. 效率下降
    - 原因:散热不良导致热失控。
    - 解决方法:改善散热措施,如增加散热片或风扇。
    3. 输出电压不稳定
    - 原因:负载波动过大或电容配置不当。
    - 解决方法:适当增加输出电容容量,或者在设计时考虑负载变化的影响。

    总结和推荐


    PKU5500S系列DC-DC转换器凭借其高效率、高可靠性及广泛的适用性,在众多应用中表现出色。无论是从性价比还是功能性来看,它都是一款值得推荐的产品。如果您需要一款能在复杂环境中保持稳定的电源解决方案,那么这款转换器无疑是理想的选择。

PKU5511SPI参数

参数
最小输出电压 -
输出数量 1
同步整流器 -
拓扑 -
输出类型 -
最大输出电压 5V
功能 -
最小输入电压 18V
最大输入电压 75V
开关频率 -
长*宽*高 35.3mm*25mm*10.4mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

PKU5511SPI厂商介绍

Flex Power是一家领先的电源解决方案提供商,专注于为各种应用领域提供定制化的电源管理技术。公司主营产品包括:

1. 电源转换器:提供AC/DC和DC/DC转换器,适用于工业、医疗和通信等领域。
2. 电源管理系统:包括电池管理系统和电源监控系统,服务于电动汽车和储能系统。
3. 定制电源解决方案:根据客户需求,提供个性化的电源设计和制造服务。

Flex Power的优势在于:

- 技术创新:持续投入研发,拥有多项电源管理技术专利。
- 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。
- 快速响应:灵活的生产和供应链管理,能够快速响应市场变化和客户需求。
- 客户定制:提供从设计到制造的一站式服务,满足客户的特定需求。

Flex Power致力于通过其先进的电源解决方案,帮助客户提高能效,降低成本,并推动可持续发展。

PKU5511SPI数据手册

厂牌 PDF简要描述 下载
FLEX POWER DC-DC稳压器 FLEX POWER PKU5511SPI PKU5511SPI数据手册

PKU5511SPI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 55.5048 ¥ 464.5058
5+ $ 53.4414 ¥ 447.2381
10+ $ 52.5741 ¥ 439.9793
25+ $ 51.4476 ¥ 430.5517
40+ $ 50.8781 ¥ 425.7861
80+ $ 50.0491 ¥ 418.8484
库存: 369
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 464.5
