24-CBSA-1.0X1.5X0.2

产品分类: 其他射频器件
厂牌: LEADER TECH
产品描述:
供应商型号: 1798-1024-ND
供应商: Digi-Key
标准整包数: 1
LEADER TECH 其他射频器件 24-CBSA-1.0X1.5X0.2

24-CBSA-1.0X1.5X0.2概述


    产品简介

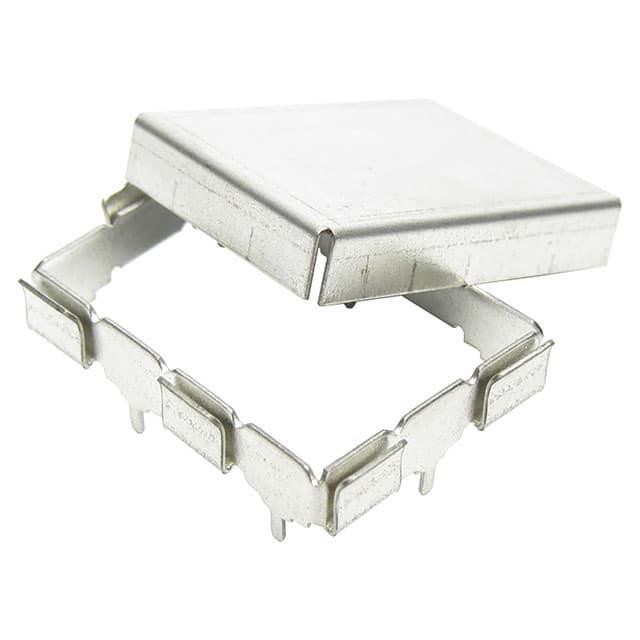

    电路板屏蔽罩 (Circuit Board Shielding, CBS)
    电路板屏蔽罩(CBS)是一种用于电磁干扰(EMI)和射频干扰(RFI)屏蔽的技术产品。该产品通过将敏感组件封装在一个密闭的屏蔽结构内,防止外部干扰和内部信号泄漏。CBS被广泛应用于通信设备、计算机硬件、工业控制系统以及医疗设备等领域,确保系统稳定运行并满足行业标准要求。

    技术参数


    基本技术规格
    - 尺寸范围:10和20系列:0.130英寸至2.00英寸;40系列:0.400英寸至3.00英寸;50系列:0.500英寸至3.00英寸;80系列:0.800英寸至3.00英寸。
    - 材料:标准材料为0.015英寸预镀锡钢板。
    - 覆盖高度:不同系列的标准覆盖高度不同,可通过咨询工厂获取更多选项。
    - 表面处理:预镀锡铜锌合金、磷青铜及770合金。
    - 连接方式:焊接安装和表面贴装(SMT)。
    电气特性
    - 屏蔽效果:最大屏蔽效果可达60dB。
    - 安装孔径:标准安装孔径为0.156英寸或0.08英寸直径。
    - 孔型密度:单密度和双密度通风孔可选。
    工作环境
    - 温度范围:工作温度范围需符合特定应用需求。
    - 湿度条件:一般适用于室内外环境,具体需参考制造商建议。

    产品特点和优势


    1. 高灵活性设计:可以适应多种安装高度、宽度和形状的需求,适合不同应用场景。
    2. 高效屏蔽性能:提供卓越的屏蔽效果,防止EMI/RFI辐射和信号泄露。
    3. 坚固耐用:采用高品质材料制造,确保长时间稳定运行。
    4. 快速成型:标准产品可根据需要快速调整尺寸,缩短生产周期。
    5. 全面服务:制造商提供详尽的设计和生产支持,确保最终产品的完美交付。

    应用案例和使用建议


    应用场景
    - 电信基站设备:用于保护基站内的敏感电路免受外界电磁干扰。
    - 医疗设备:确保设备的稳定运行,避免误报和误操作。
    - 工业控制设备:用于确保工业自动化设备的可靠性和稳定性。
    使用建议
    - 根据具体应用场景选择合适的尺寸和型号,注意屏蔽罩的高度与PCB板的间隙。
    - 确保安装过程中不损坏屏蔽罩结构,正确放置焊接点以保证良好的接地效果。
    - 定期检查屏蔽罩的状态,及时更换损坏或老化的部件。

    兼容性和支持


    - 兼容性:适用于各种标准和非标准PCB板,包括表面贴装技术和通孔安装。
    - 技术支持:制造商提供全方位技术支持,包括设计咨询、生产指导和售后维护。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 屏蔽效果不佳 | 检查安装是否正确,确保所有连接点良好接触。 |
    | 屏蔽罩安装困难 | 参考制造商提供的安装指南,确保正确使用工具进行安装。 |
    | 电磁干扰严重 | 重新检查屏蔽罩的设计是否符合应用需求,必要时考虑更换更大规格的屏蔽罩。 |

    总结和推荐


    综合评价
    Leader Tech的电路板屏蔽罩在产品多样性、设计灵活性、安装简便性和屏蔽效果等方面表现优异,能够有效应对各种EMI/RFI挑战。无论是标准型号还是定制型号,都能满足用户的多样化需求。
    推荐意见
    鉴于其强大的性能和广泛的适用范围,强烈推荐使用Leader Tech的电路板屏蔽罩。无论是新项目还是现有系统的升级,都能提供可靠的EMI屏蔽解决方案。建议用户根据具体应用场景选择合适的型号和配置,以充分发挥其性能优势。

24-CBSA-1.0X1.5X0.2参数

参数
最小工作频率 -
最大工作供电电压 -
最小工作供电电压 -
最大工作频率 -
长*宽*高 38.1mm*25.4mm*5.08mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

24-CBSA-1.0X1.5X0.2厂商介绍

LEADER TECH(领越科技)是一家高科技公司,专注于研发和生产各类精密仪器和设备。公司主营产品包括但不限于:

1. 精密测量设备:用于工业制造、科研等领域,提供高精度的测量解决方案。
2. 自动化控制系统:应用于智能制造,提高生产效率和产品质量。
3. 环境监测仪器:用于环境质量监测,保障公共安全和健康。
4. 实验室分析仪器:服务于科研、医疗、教育等多个领域,提供精确的实验数据。

LEADER TECH的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 质量控制:严格的质量管理体系,确保产品性能稳定可靠。
- 客户服务:提供全方位的技术支持和售后服务,满足客户需求。
- 市场定位:精准的市场定位,针对不同行业提供定制化解决方案。

LEADER TECH致力于通过技术创新和优质服务,为客户创造价值,推动行业进步。

24-CBSA-1.0X1.5X0.2数据手册

厂牌 PDF简要描述 下载
LEADER TECH 其他射频器件 LEADER TECH 24-CBSA-1.0X1.5X0.2 24-CBSA-1.0X1.5X0.2数据手册

24-CBSA-1.0X1.5X0.2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 27.6224 ¥ 233.4093
10+ $ 19.9805 ¥ 168.8351
100+ $ 17.199 ¥ 145.3316
库存: 4
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 233.4
