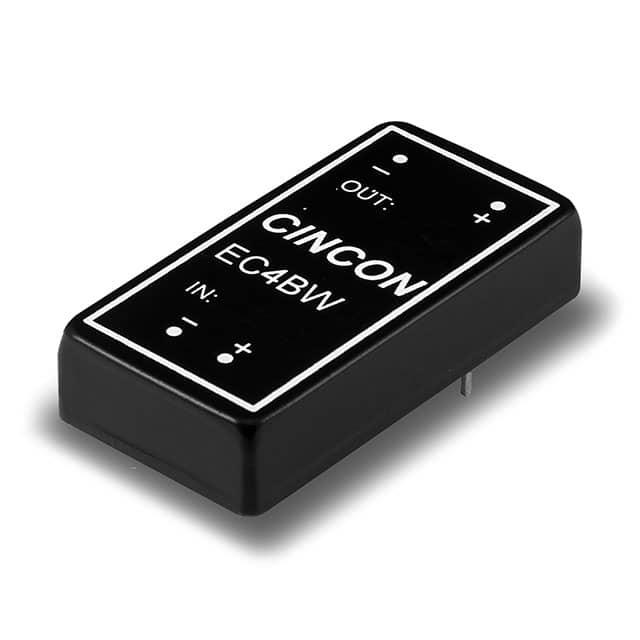

EC4BW12H

产品分类: DC-DC稳压器
厂牌: CINCON/台湾幸康
产品描述: 1 12V 72V 18V 通孔安装 50.8mm*25.4mm*10.2mm
供应商型号: SG-EC4BW12H
供应商: 期货订购
标准整包数: 1
CINCON/台湾幸康 DC-DC稳压器 EC4BW12H

EC4BW12H概述

    EC4BW系列10W隔离DC-DC转换器

    产品简介


    EC4BW系列10W隔离DC-DC转换器是一款高效的电源转换模块,适用于各种需要稳定电压输出的应用场景。其核心功能是将宽范围输入电压转换为稳定的直流输出电压,从而满足不同负载的需求。该系列产品主要应用于通信系统、工业自动化设备、医疗设备以及各种需要隔离电源的场合。

    技术参数


    | 参数 | 规格 |

    | 输出功率 | 10 W |
    | 输入电压范围 | 9-36 VDC / 18-72 VDC |
    | 输出电压范围 | 5 VDC, 12 VDC, 15 VDC, ±12 VDC, ±15 VDC, ±5 VDC, 3.3 VDC |
    | 输出电流 | 2000 mA, 830 mA, 666 mA, ±415 mA, ±333 mA, ±1000 mA, 2000 mA, ±260 mA, ±181 mA |
    | 转换效率 | 最高达82% |
    | 隔离电压 | 500 VDC |
    | 输入滤波器 | Pi型 |
    | 工作温度范围 | -25℃至+71℃ |
    | 储存温度范围 | -40℃至+100℃ |
    | 湿度 | 95%RH(非凝结) |
    | 尺寸 | 2.00x1.00x0.40英寸 (50.8x25.4x10.2 mm) |

    产品特点和优势


    1. 高效率:EC4BW系列的最高转换效率可达82%,相比其他同类产品具有更高的能效。
    2. 隔离设计:采用金属屏蔽盒设计,确保输入和输出之间的电气隔离,避免信号干扰。
    3. 广泛的输入电压范围:支持4:1输入范围,适用性强,可在多种供电环境中使用。
    4. 可靠性:具备连续短路保护功能,能够在过载情况下自动保护设备。
    5. 符合标准:满足EN55022 Class A传导标准,适用于各种合规要求严格的环境。

    应用案例和使用建议


    EC4BW系列广泛应用于通信设备、医疗仪器和工业控制系统中。例如,在通信基站中,它可以为各个子系统提供稳定的电源供给。对于需要精确控制和高可靠性的场合,如医疗监护设备,该系列转换器可以确保设备在波动较大的电源环境下稳定运行。
    使用建议:
    1. 确保散热良好:由于转换器在满负荷工作时会产生一定的热量,因此需保证良好的自然对流条件,必要时可采用辅助冷却措施。
    2. 谨慎选择输入电压:根据具体应用场景选择合适的输入电压范围,以确保最佳性能。

    兼容性和支持


    EC4BW系列转换器与其他电子元器件和设备的兼容性良好,易于集成到现有系统中。制造商提供了详细的技术文档和支持服务,包括安装指南、维修手册和技术支持热线等。

    常见问题与解决方案


    1. Q:转换器发热严重怎么办?
    - A:首先检查散热条件是否良好,确保有足够的空气流通。如果散热不良,可以考虑加装散热片或风扇进行辅助降温。
    2. Q:输出电压不稳定如何处理?
    - A:调整输入电压至额定范围,并确保负载稳定。若问题依旧存在,检查电路连接和设备接地是否正确。
    3. Q:转换器启动时间较长怎么办?
    - A:可以尝试减小启动时的负载,或者调整输入电压至较高值以缩短启动时间。

    总结和推荐


    EC4BW系列10W隔离DC-DC转换器凭借其高效、稳定的性能以及广泛的输入电压范围,非常适合应用于通信、医疗和工业控制等领域。其独特的设计和出色的兼容性使其在市场上具有很强的竞争力。总体而言,该产品具有很高的推荐价值,值得广大工程师和技术人员选用。

EC4BW12H参数

参数
输出类型 -
最大输出电压 12V
拓扑 -
最小输入电压 18V
输出数量 1
最大输入电压 72V
最小输出电压 -
功能 -
同步整流器 -
开关频率 -
长*宽*高 50.8mm*25.4mm*10.2mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

EC4BW12H数据手册

厂牌 PDF简要描述 下载
CINCON/台湾幸康 DC-DC稳压器 CINCON/台湾幸康 EC4BW12H EC4BW12H数据手册

EC4BW12H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 275.04
10+ ¥ 267.6
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
