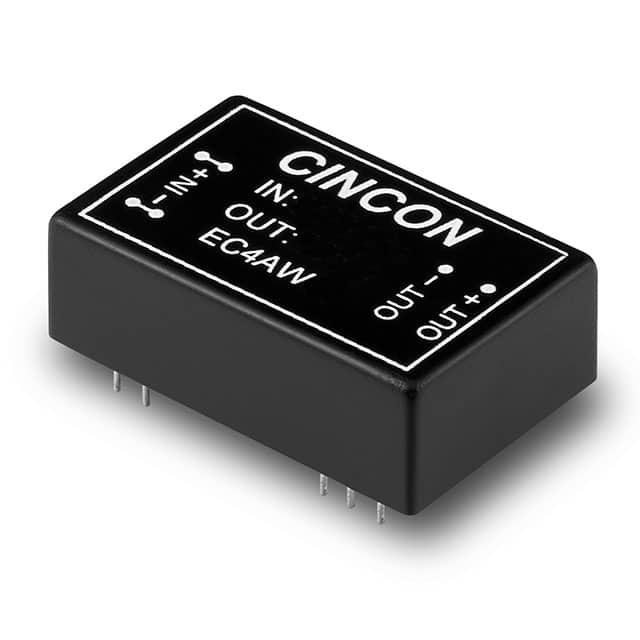

EC4AW11H

产品分类: DC-DC模块
厂牌: CINCON/台湾幸康
产品描述: SCP Convection 1A 5V 1 72V 18V(DC) DIP 通孔安装 31.8mm*20.3mm*10.2mm
供应商型号: SG-EC4AW11H
供应商: 期货订购
标准整包数: 1
CINCON/台湾幸康 DC-DC模块 EC4AW11H

EC4AW11H概述

    EC4AW系列DC-DC转换器产品技术手册解析

    产品简介


    EC4AW系列是具有高效率和宽输入范围的DC-DC转换器,能够提供3.3至6瓦特的隔离输出。该系列产品采用DIP-24封装和SMD(表面贴装)两种形式,适用于多种电源转换应用。其主要功能包括4:1输入范围、受控输出、连续短路保护等,特别适用于通信、工业自动化、医疗设备等领域。

    技术参数


    EC4AW系列转换器的主要技术参数如下:
    - 输入电压范围:24V(9-36V),48V(18-72V)
    - 输出电压及电流:
    - EC4AW01: 输出5VDC,1000mA;负载电容:1000μF
    - EC4AW02: 输出12VDC,470mA;负载电容:470μF
    - EC4AW03: 输出15VDC,400mA;负载电容:400μF
    - EC4AW04: 输出±12VDC,±230mA;负载电容:230μF
    - EC4AW05: 输出±15VDC,±190mA;负载电容:190μF
    - EC4AW06: 输出±5VDC,±500mA;负载电容:500μF
    - EC4AW07: 输出3.3VDC,1000mA;负载电容:1000μF
    - EC4AW11: 输出5VDC,1000mA;负载电容:1000μF
    - EC4AW12: 输出12VDC,470mA;负载电容:470μF
    - EC4AW13: 输出15VDC,400mA;负载电容:400μF
    - EC4AW14: 输出±12VDC,±230mA;负载电容:230μF
    - EC4AW15: 输出±15VDC,±190mA;负载电容:190μF
    - EC4AW16: 输出±5VDC,±500mA;负载电容:500μF
    - EC4AW17: 输出3.3VDC,1000mA;负载电容:1000μF
    - 效率:最高可达86%
    - 隔离电压:标准型号为1.5KVDC,带"HM"后缀的型号为3KVDC
    - 温度系数:±0.05%/℃
    - 纹波和噪声:最大100mV pk-pk
    - 启动时间:30ms
    - 工作温度范围:-40℃到+85℃
    - 封装尺寸:
    - DIP:1.25 x 0.80 x 0.40英寸(31.8 x 20.3 x 10.2毫米)
    - SMD:1.25 x 0.80 x 0.45英寸(31.8 x 20.3 x 11.4毫米)

    产品特点和优势


    EC4AW系列DC-DC转换器的主要特点是:
    - 高效率:高达86%,有效减少能量损耗,提高系统整体能效。
    - 宽输入范围:4:1输入范围确保在不同电压条件下稳定工作。
    - 隔离设计:避免了电气干扰,提高了系统的可靠性和稳定性。
    - 无钽电容设计:简化了电路设计,减少了潜在故障点。
    - 高精度输出:电压精度和纹波控制优秀,适用于对电源要求较高的场合。
    - 温度适应性强:能在宽广的温度范围内稳定运行。

    应用案例和使用建议


    EC4AW系列广泛应用于通信设备、工业自动化控制系统、医疗仪器等。例如,在通信基站中,它可以用作辅助电源,提供稳定的5V和12V直流输出。在医疗设备中,它可以作为精密仪器的电源模块,确保低纹波和噪声水平。
    使用建议:
    - 在选择合适的型号时,根据实际应用中的输出电压和电流需求进行匹配。
    - 确保电源管理系统的散热设计合理,以防止过热。
    - 配合适当的滤波电容,以进一步降低输出电压纹波。

    兼容性和支持


    EC4AW系列DC-DC转换器与其他电子元器件具有良好的兼容性,适用于多种不同的电路布局。制造商提供了详尽的技术支持和售后服务,包括产品安装指南、使用手册和技术咨询等。

    常见问题与解决方案


    问题1:输出电压不稳定。
    解决方法:检查输入电压是否在规定的范围内,确认负载是否超过额定值。
    问题2:转换效率低。
    解决方法:确认电路设计和布线合理,避免不必要的能量损失。
    问题3:无法正常启动。
    解决方法:检查电源连接是否正确,确认输入电压满足要求。

    总结和推荐


    EC4AW系列DC-DC转换器凭借其高效率、宽输入范围、隔离设计和紧凑的封装尺寸,成为电子系统设计中的理想选择。特别是其出色的温度适应能力和稳定的输出性能,使其在多种应用环境中表现出色。因此,我强烈推荐使用EC4AW系列转换器,以满足各类电源转换需求。

EC4AW11H参数

参数
转换效率 -
输出总功率 -
最大容性负载 -
散热方式 Convection
输出电流最大值 1A
输出方式 -
输入电压最大值 72V
输出电压组数 1
特性 SCP
输入电压最小值 18V(DC)
开关频率 -
类型 -
输出电压 5V
长*宽*高 31.8mm*20.3mm*10.2mm
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

EC4AW11H数据手册

厂牌 PDF简要描述 下载
CINCON/台湾幸康 DC-DC模块 CINCON/台湾幸康 EC4AW11H EC4AW11H数据手册

EC4AW11H封装设计

查看详情并下载
Symbol
Footprint
3D Model
