PESDWC2XD5VBL

产品分类:
产品描述:
供应商型号: PESDWC2XD5VBL DFN0603-2L
供应商: 国内现货
标准整包数: 15000
HXY MOSFET/深圳华轩阳电子  PESDWC2XD5VBL

PESDWC2XD5VBL概述

    ESD保护二极管PESDWC2XD5VBL技术手册

    产品简介


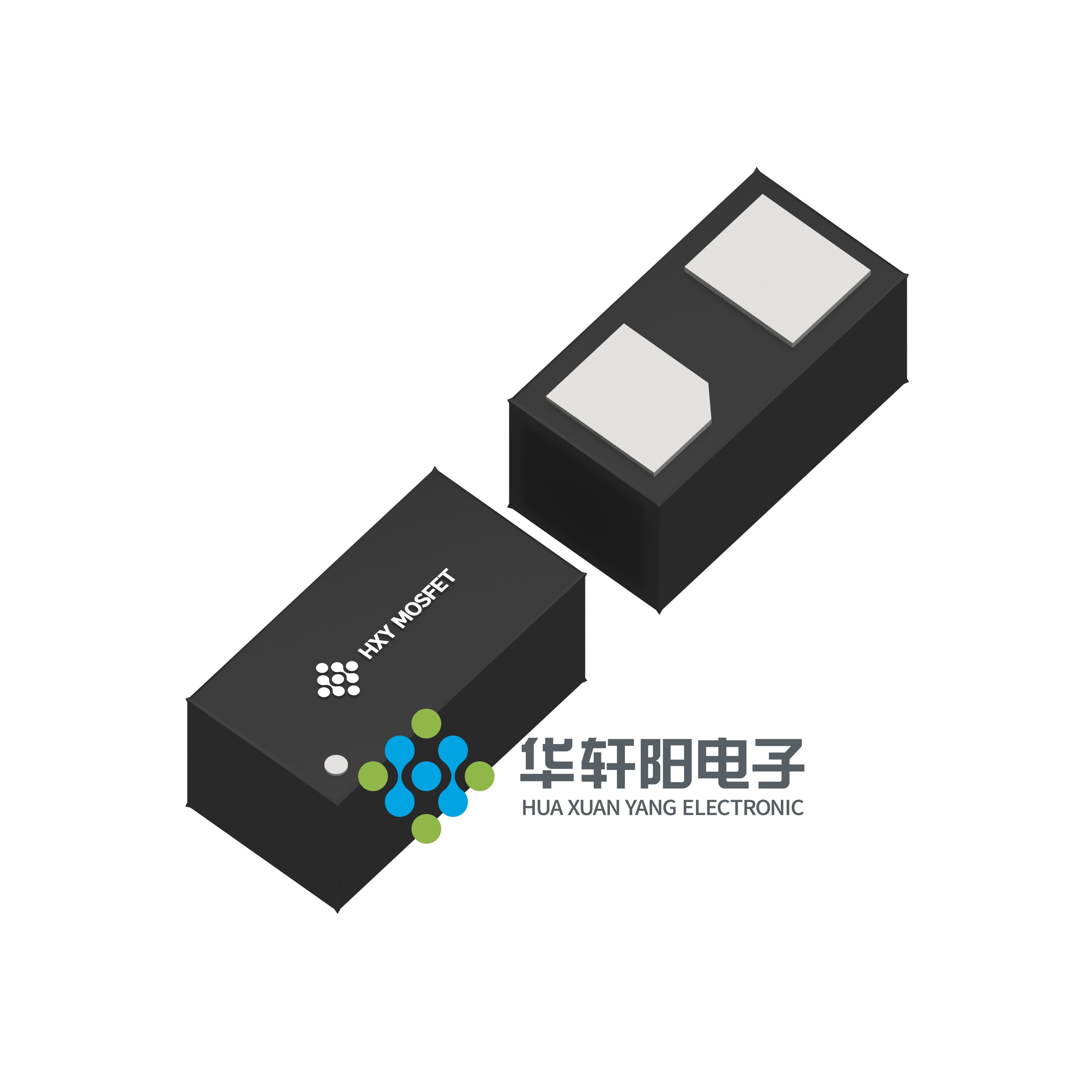

    ESD保护二极管PESDWC2XD5VBL是深圳华轩阳电子有限公司(Huaxuanyang Electronics)生产的一款小型封装(DFN0603-2L)的瞬态电压抑制器(TVS),主要用于电路保护,防止静电放电(ESD)和其他电压瞬变事件对半导体器件造成的损害。该产品特别适用于暴露于ESD的电路设计,提供了一种灵活的方法来保护双向线路,适合在阵列难以实现的应用场合中使用。

    技术参数


    以下是PESDWC2XD5VBL的主要技术规格和性能参数:
    | 参数 | 值 | 单位 |
    |
    | 峰值脉冲功率 (tp = 8/20μs) | 30 | W |
    | 最大引脚焊接温度 (10秒) | 260 | °C |
    | 存储温度范围 | -55至+150 | °C |
    | 工作温度范围 | -40至+125 | °C |
    | 结温最大值 | 150 | °C |
    | IEC61000-4-2 (ESD)空气放电 | ±20 | KV |
    | IEC61000-4-2 (ESD)接触放电 | ±20 | KV |
    | 电气特性
    | 反向工作电压 (VRWM) | 5.0 | V |
    | 反向漏电流 (@ VRWM) | 1.0 | μA |
    | 击穿电压 (@ IT) | 8 | V |
    | 标称钳位电压 (@ IPP=1 A) | 6.0 | V |
    | 最大钳位电压 (@ IPP最大) | 12 | V |
    | 最大峰值脉冲电流 (@ IPP) | 30 | A |
    | 最大浪涌峰值功率 (@ IPP最大) | 30 | W |
    | 电容 (@ VRWM) | 2.5 | pF |

    产品特点和优势


    1. 出色的钳位能力:PESDWC2XD5VBL具备卓越的钳位能力,确保在高电流冲击下能有效保护电路。
    2. 低泄漏电流:优秀的低泄漏电流特性使其适用于需要低功耗的应用场合。
    3. 超低电容:电容低至2.5pF,对信号传输的影响最小。
    4. 快速响应时间:典型响应时间为<1 ns,能够迅速吸收瞬态电压。
    5. ESD防护等级:符合人体模型(HBM)三级标准,符合IEC61000-4-2四级ESD防护要求。
    6. 无铅环保:为符合RoHS要求的无铅产品,同时不含卤素。

    应用案例和使用建议


    PESDWC2XD5VBL广泛应用于各种需要ESD防护的电路设计中,如消费电子、通信设备、汽车电子等领域。在实际应用中,建议设计师根据具体需求选择合适的工作条件,并在布局时尽量减少寄生电感和电容,以提高保护效果。例如,在高速数据线路上,可以通过并联PESDWC2XD5VBL来提升整体电路的抗ESD能力。

    兼容性和支持


    PESDWC2XD5VBL采用了标准的DFN0603-2L封装,可与其他同类产品兼容。深圳华轩阳电子有限公司提供了详细的技术文档和支持服务,确保客户能够获得全面的产品技术支持和售后服务。

    常见问题与解决方案


    1. 问题:产品无法正常工作
    - 解决方案:检查电路连接是否正确,确保接地点良好接地。
    2. 问题:产品过热
    - 解决方案:确认工作环境温度在允许范围内,避免长时间超过额定温度运行。
    3. 问题:ESD防护效果不佳
    - 解决方案:检查产品是否按照推荐方式安装,并考虑增加额外的ESD防护措施,如引入保护电路。

    总结和推荐


    PESDWC2XD5VBL是一款具有高性能、高可靠性的ESD保护二极管,非常适合用于需要严苛ESD防护的应用场合。其出色的设计和优良的性能使其在市场上具有很强的竞争力。综合考虑其在可靠性、响应速度和适用范围方面的表现,强烈推荐使用该产品。

    此篇文章基于提供的PDF文件内容编写,涵盖了产品简介、技术参数、产品特点和优势、应用案例和使用建议、兼容性和支持以及常见问题与解决方案等内容。希望这些信息对您了解和选用PESDWC2XD5VBL有所帮助。
