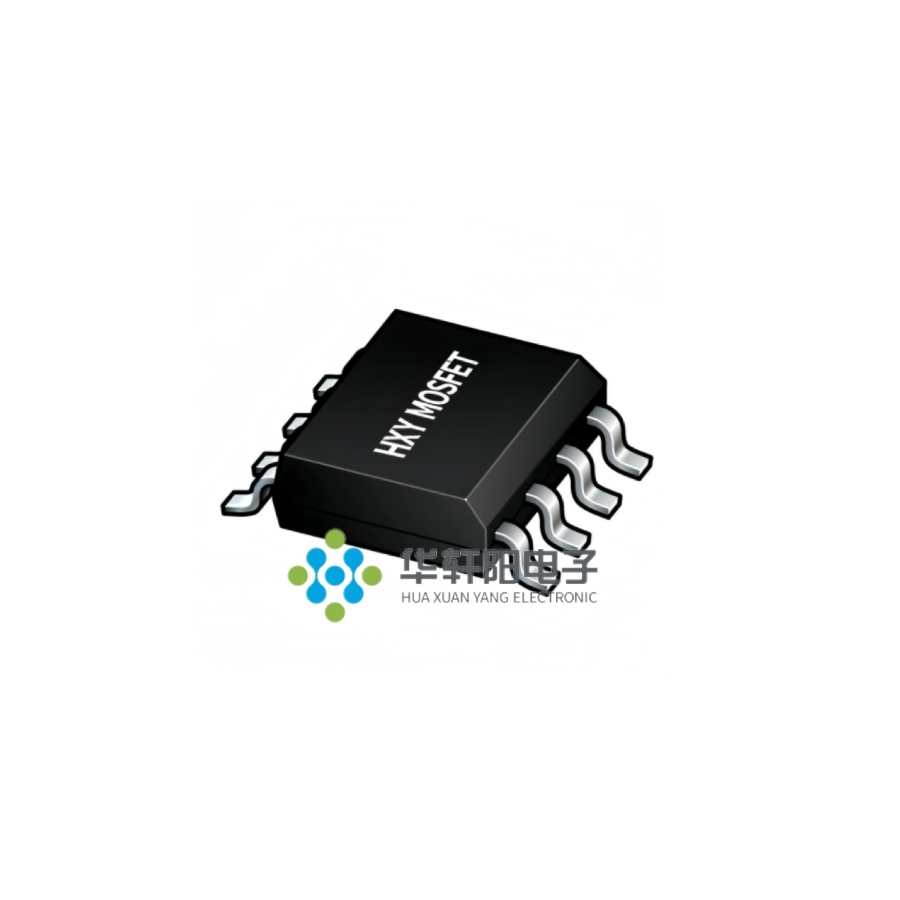

ZXMP3A16DN8TA

产品分类:
产品描述:
供应商型号: ZXMP3A16DN8TA SO-8
供应商: 国内现货
标准整包数: 3000
HXY MOSFET/深圳华轩阳电子  ZXMP3A16DN8TA

ZXMP3A16DN8TA概述

    ZXMP3A16DN8TA 双P沟道增强型MOSFET 技术手册

    1. 产品简介


    ZXMP3A16DN8TA 是一款双P沟道增强型MOSFET,采用先进的沟槽技术制造,具有极低的RDS(ON),适用于多种应用场合。该产品主要用于PWM应用、负载开关等领域。

    2. 技术参数


    - 电压规格:
    - 漏源电压 VDS: -30V
    - 栅源电压 VGS: ±20V
    - 漏极连续电流 ID: -5.3A
    - 脉冲漏极电流 IDM: -20A (脉宽受限于最大结温)
    - 其他电气特性:
    - 最大功率耗散 PD: 2.6W
    - 热阻 RθJA: 49°C/W
    - 工作温度范围: -55°C 至 150°C
    - 静态特性:
    - 漏源击穿电压 BVDSS: -30V (VGS=0V, ID=-250μA)
    - 零栅压漏极电流 IDSS: -1μA (VDS=-24V, VGS=0V)
    - 栅体泄漏电流 IGSS: ±100nA (VGS=±20V, VDS=0V)
    - 门限电压 VGS(th): -1.6V (VDS=VGS, ID=-250μA)
    - 动态特性:
    - 输入电容 Ciss: 540pF (VDS=-15V, VGS=0V, f=1.0MHz)
    - 输出电容 Coss: 150pF
    - 逆向转移电容 Crss: 75pF
    - 开关时间 td(on): 8ns (VDD=-15V, ID=-1A, VGS=-10V, RGEN=6)
    - 关断时间 td(off): 18ns
    - 总门极电荷 Qg: 12nC (VDS=-15V, ID=-5.3A, VGS=-10V)

    3. 产品特点和优势


    ZXMP3A16DN8TA 的主要特点是其极低的导通电阻 RDS(ON),例如,在 VGS=-10V 下 RDS(ON) < 42mΩ,在 VGS=-4.5V 下 RDS(ON) < 85mΩ。此外,它还具备快速的开关时间和较低的门极电荷,这些特性使其非常适合高效率、高频率的应用场景。相比同类产品,ZXMP3A16DN8TA 在可靠性、效率和成本方面都具有明显优势。

    4. 应用案例和使用建议


    ZXMP3A16DN8TA 主要应用于PWM控制器和负载开关,可有效降低电路的功耗和提高效率。根据手册中的应用场景示例,建议在设计PWM控制电路时,充分考虑ZXMP3A16DN8TA的电压和电流规格,确保不会超过其额定值。对于负载开关应用,可以通过合理配置栅极驱动信号来优化其性能。

    5. 兼容性和支持


    ZXMP3A16DN8TA 采用SOP-8封装,易于焊接和测试。该产品与市场上主流的SOP-8接口设备兼容。厂商提供了详尽的技术支持文档和在线支持,帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题: 设备在高温环境下运行时失效。
    - 解决方案: 确保设备的工作温度不超过规定范围,采取散热措施,如安装散热片或风扇。
    - 问题: 产品在高电压下出现异常现象。
    - 解决方案: 检查电源电压是否超出额定值,确认所有连接正确无误,并使用合适的保护电路。
    - 问题: 设备在切换过程中出现不稳定现象。
    - 解决方案: 调整栅极驱动信号的上升时间和下降时间,优化电源管理策略。

    7. 总结和推荐


    综上所述,ZXMP3A16DN8TA是一款高效且可靠的双P沟道增强型MOSFET,特别适合PWM应用和负载开关场景。其极低的RDS(ON)和快速的开关特性使得其在高效率和高频率应用中表现出色。因此,强烈推荐该产品用于相关应用场景。

ZXMP3A16DN8TA厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

ZXMP3A16DN8TA数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 HXY MOSFET/深圳华轩阳电子 ZXMP3A16DN8TA ZXMP3A16DN8TA数据手册

ZXMP3A16DN8TA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 3.3161
9000+ ¥ 3.2608
15000+ ¥ 3.1779
库存: 300000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 9948.3
直接购买
加入购物车
