BSS138BKW,115

产品分类:
产品描述:
供应商型号: BSS138BKW,115 SOT-363
供应商: 国内现货
标准整包数: 3000
HXY MOSFET/深圳华轩阳电子  BSS138BKW,115

BSS138BKW,115概述


    产品简介

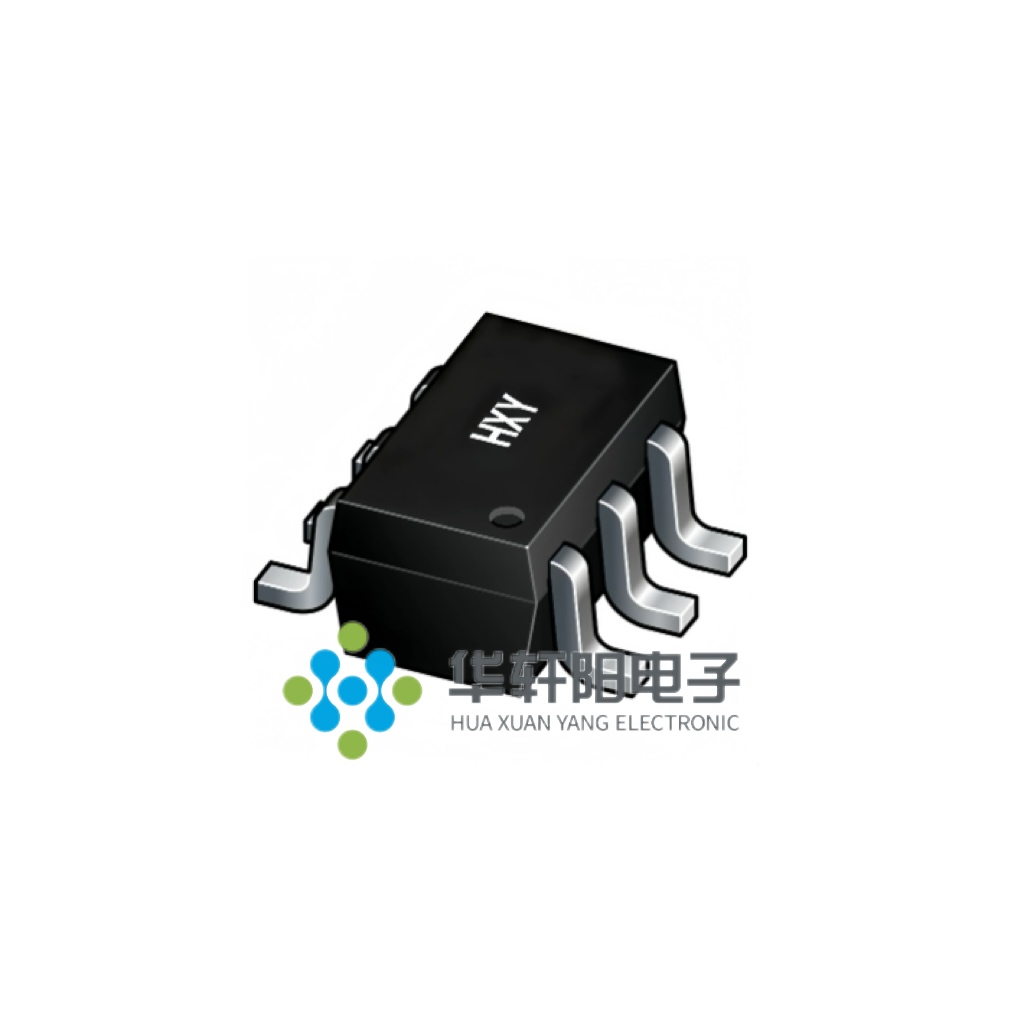

    BSS138BKW,115 N-Channel MOSFET(金属氧化物半导体场效应晶体管)
    BSS138BKW,115 是一款由深圳市华轩阳电子有限公司(HXY)生产的N沟道增强型MOSFET。该器件采用先进的沟槽工艺技术,具有极低的导通电阻(RDS(ON)),低栅极电荷,并且可以在低至2.5V的门电压下正常工作。这款MOSFET非常适合用于电池保护、负载开关以及不间断电源等领域。

    技术参数


    电气特性
    - 漏源击穿电压 (V(BR)DSS):60V
    - 栅极阈值电压 (V(GS)th):1V - 2.5V
    - 零门电压漏极电流 (IDSS):80nA
    - 漏极-源极导通电阻 (RDS(on)):1.3Ω - 3Ω(@ VGS=10V, ID=115mA)
    - 跨导 (gfs):80 - 500μS(@ VDS=10V, ID=200mA)
    - 输入电容 (Ciss):50pF
    - 输出电容 (Coss):25pF
    - 反向传输电容 (Crss):5pF(@ VDS=25V, VGS=0V, f=1MHz)
    - 关断时间 (td(off)):40ns(@ VDD=25V, RL=50Ω, ID=500mA, VGEN=10V, RG=25Ω)
    绝对最大额定值
    - 漏源电压 (VDS):60V
    - 栅极-源极电压 (VGS):±20V
    - 漏极电流 (ID):0.115A
    - 最大功耗 (PD):0.2W
    - 工作温度范围 (TJ, TSTG):-55°C 至 150°C
    - 热阻 (Junction-to-Ambient, RθJA):625°C/W

    产品特点和优势


    BSS138BKW,115 具有多个显著的特点和优势,使其在各种应用中表现出色:
    - 低导通电阻:即使在10V栅极电压下的最大导通电阻仅为3Ω,使得器件在高电流应用中能够减少功耗和温升。
    - 低栅极电荷:较低的栅极电荷可以加快开关速度并减少驱动功率。
    - 宽泛的工作电压范围:可以在低至2.5V的门电压下工作,适用于多种不同的电源条件。
    - 优异的可靠性:通过严格的生产标准和测试,确保了在不同环境下的稳定表现。
    - 紧凑封装:采用SOT-323封装,尺寸小,适合空间受限的设计。

    应用案例和使用建议


    应用案例
    - 电池保护:在便携式电子设备中,BSS138BKW,115 可以作为电池保护开关,防止过流和短路现象的发生。
    - 负载开关:应用于需频繁开关的应用中,如服务器的电源管理模块。
    - 不间断电源:为数据中心和其他关键基础设施提供可靠的电源转换和管理。
    使用建议
    - 注意散热:尽管BSS138BKW,115 具有较低的导通电阻,但在高电流应用中仍需考虑适当的散热措施。
    - 测试和验证:在实际部署前,建议进行详细的功能和电气性能测试,以确保满足设计要求。
    - 合理布局:电路板设计时要尽量减小PCB寄生电感和电容的影响,提高器件的可靠性和稳定性。

    兼容性和支持


    - 兼容性:BSS138BKW,115 与大多数标准的电源管理和控制电路兼容,可以在广泛的电路环境中灵活应用。
    - 技术支持:HXY 提供详尽的技术文档和支持服务,包括在线支持和现场技术支持,帮助客户解决问题和提升应用效果。

    常见问题与解决方案


    常见问题及解决方案
    - 问题:温度过高导致器件损坏
    - 解决方案:增加散热片或使用更大的PCB铜箔面积来降低器件的温度。

    - 问题:栅极电荷过高导致开关速度慢
    - 解决方案:降低外部栅极电阻(RG)值,或者选择更高跨导率的MOSFET。
    - 问题:导通电阻过高影响性能
    - 解决方案:确保正确的栅极驱动电压,避免栅极驱动不足的情况发生。

    总结和推荐


    综合评估
    BSS138BKW,115 N-Channel MOSFET 凭借其低导通电阻、宽泛的工作电压范围和紧凑的封装设计,在众多应用场景中表现出卓越的性能。该产品特别适合于需要高可靠性、高效能的场合。
    推荐意见
    考虑到其出色的特性和广泛的应用领域,BSS138BKW,115 强烈推荐用于需要高性能和可靠性的各类电子产品中。无论是便携设备、工业自动化还是通信系统,它都是一个值得信赖的选择。

BSS138BKW,115厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

BSS138BKW,115数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 HXY MOSFET/深圳华轩阳电子 BSS138BKW,115 BSS138BKW,115数据手册

BSS138BKW,115封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.1344
9000+ ¥ 0.1322
15000+ ¥ 0.1288
库存: 300000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 403.2
