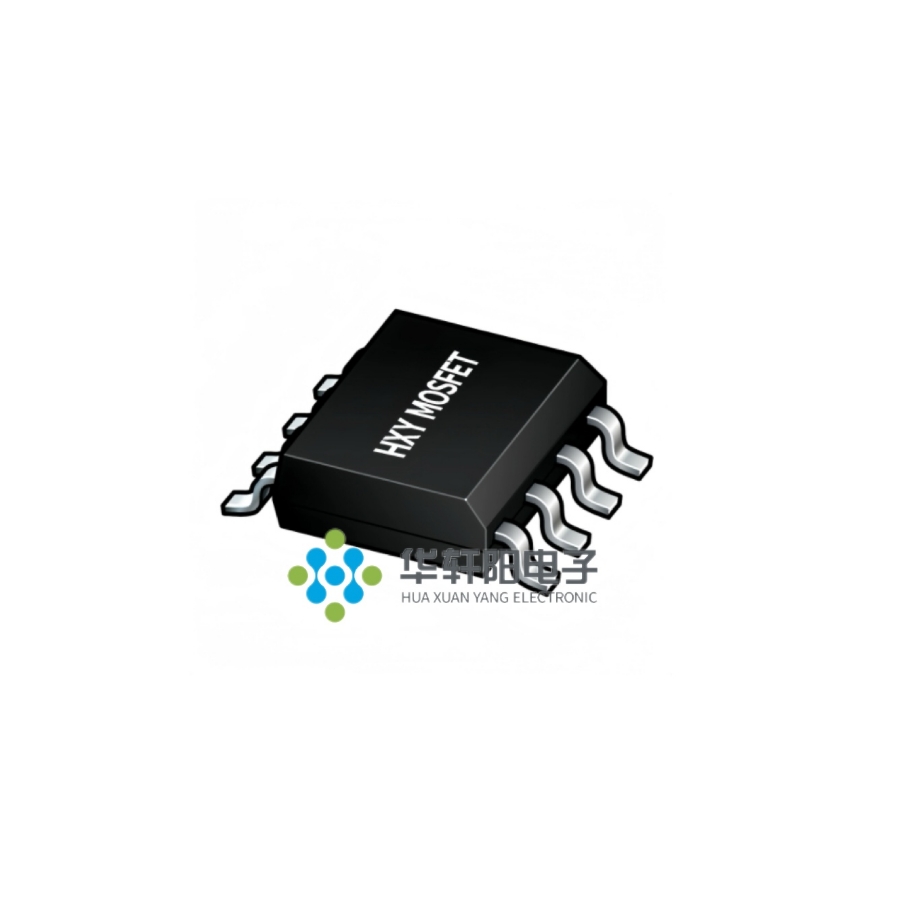

DMC4047LSD-13

产品分类:
产品描述:
供应商型号: DMC4047LSD-13 SO-8
供应商: 国内现货
标准整包数: 3000
HXY MOSFET/深圳华轩阳电子  DMC4047LSD-13

DMC4047LSD-13概述

    DMC4047LSD-13 MOSFET 技术手册解析

    1. 产品简介


    DMC4047LSD-13 是一款高性能的双 N+P 通道增强型 MOSFET,采用先进的沟槽技术制造。此器件主要用于电池保护及其它开关应用中,特别适用于无线充电、升压驱动和无刷电机等场合。

    2. 技术参数


    - 基本规格
    - VDS (N-Channel): 60V
    - ID (N-Channel): 5A
    - RDS(ON) (N-Channel @ VGS=10V): < 70mΩ
    - VDS (P-Channel): -60V
    - ID (P-Channel): -4A
    - RDS(ON) (P-Channel @ VGS=-10V): < 140mΩ
    - 最大额定值
    - VDS: 60V (N-Channel), -60V (P-Channel)
    - VGS: ±20V
    - ID (TA=25℃): 5A (N-Channel), -4A (P-Channel)
    - IDM (脉冲): 15A (N-Channel), -13A (P-Channel)
    - EAS (单脉冲雪崩能量): 22mJ (N-Channel), 28.8mJ (P-Channel)
    - PD (TA=25℃): 2W
    - 电气特性
    - BVDSS (N-Channel): 60V
    - RDS(ON) (N-Channel @ VGS=10V): 60mΩ (典型值), 70mΩ (最大值)
    - VGS(th) (N-Channel): 1.2V 至 2.5V
    - Qg (N-Channel @ VGS=4.5V): 19nC
    - 热特性
    - RθJA: 85℃/W
    - RθJC: 62.5℃/W

    3. 产品特点和优势


    - 高效能:采用先进的沟槽技术,提供低 RDS(ON) 和低栅极电荷,使该器件在高效率条件下运行。
    - 宽工作电压范围:适用于高达 60V 的电源,适用于多种应用场景。
    - 低阈值电压:最低工作电压仅为 4.5V,保证在低电压条件下的可靠性能。
    - 优良的雪崩特性:出色的雪崩能量能力,提高了系统的可靠性。
    - 封装紧凑:采用标准 SOP-8 封装,便于集成和布局设计。

    4. 应用案例和使用建议


    - 无线充电:适用于无线充电系统,确保高效的能量转换。
    - 升压驱动:适合用于需要高电压的应用,如 LED 照明系统。
    - 无刷电机:在电动工具和机器人等领域广泛应用,实现精确控制。
    使用建议:
    - 散热管理:由于 RθJA 较高,需要良好的散热措施以避免过热。
    - 电路设计:确保输入电压稳定,特别是在电池供电应用中,需要合理的稳压设计。

    5. 兼容性和支持


    - 兼容性:该器件与标准 SOP-8 封装兼容,便于与其他设备集成。
    - 技术支持:由 Shenzhen HuaXuanYang Electronics CO.,LTD 提供技术支持和售后服务,可随时咨询相关问题。

    6. 常见问题与解决方案


    - 问题一:过热
    - 解决方案:增加散热片或采用强制风冷方式,降低器件工作温度。
    - 问题二:不稳定工作
    - 解决方案:检查输入电压是否稳定,必要时增加滤波电容。
    - 问题三:栅极损坏
    - 解决方案:确保栅极驱动信号的幅度和频率在规定范围内,防止过高的瞬态电压。

    7. 总结和推荐


    DMC4047LSD-13 MOSFET 在高效率和宽工作范围方面表现出色,是无线充电、升压驱动和无刷电机应用的理想选择。虽然价格可能稍高于同类产品,但其出色的性能和广泛的应用范围使其具有很高的性价比。总体来说,该产品在工业和消费电子产品中均有很好的表现,值得推荐使用。

DMC4047LSD-13厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

DMC4047LSD-13数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 HXY MOSFET/深圳华轩阳电子 DMC4047LSD-13 DMC4047LSD-13数据手册

DMC4047LSD-13封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 1.5616
9000+ ¥ 1.5355
15000+ ¥ 1.4965
库存: 300000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 4684.8
直接购买
加入购物车
