BSC0501NSI

产品分类:
产品描述:
供应商型号: BSC0501NSI TDSON-8-EP(5X6)
供应商: 云汉优选
标准整包数: 5000
HXY MOSFET/深圳华轩阳电子  BSC0501NSI

BSC0501NSI概述


    产品简介


    BSC0501NSI是一款由深圳市华轩阳电子有限公司(HuaXuanYang Electronics)生产的N沟道增强型功率场效应晶体管(MOSFET)。这种电子元器件采用先进的沟槽工艺,提供了卓越的RDS(ON)电阻、低栅极电荷以及能够在最低4.5V的门电压下工作的能力。该产品特别适用于电池保护及其它开关应用,是电源管理和控制系统中的关键组件。

    技术参数


    - 基本参数
    - VDS(漏源击穿电压):30V
    - ID(连续漏极电流):150A
    - RDS(ON)(导通电阻):≤2.4mΩ(VGS=10V时)
    - VGS(th)(门阈值电压):1.2V~2.5V
    - EAS(单脉冲雪崩能量):180mJ
    - PD(总功耗):187W(TC=25℃)
    - 环境参数
    - 存储温度范围:-55℃到150℃
    - 工作结温范围:-55℃到150℃
    - 热阻:1.62℃/W(结到环境),1.1℃/W(结到外壳)

    产品特点和优势


    BSC0501NSI凭借其先进的沟槽技术,在30V电压下的导通电阻仅为2.4mΩ(VGS=10V),具有非常低的门电荷,能够在较低的4.5V门电压下工作。这使得它非常适合用于电池保护、负载开关及不间断电源等应用场合。此外,由于其高效的热管理和较低的功耗,该器件能够确保稳定可靠的工作表现。

    应用案例和使用建议


    BSC0501NSI可广泛应用于电池保护、负载开关和不间断电源系统中。例如,在电池保护应用中,它可以防止电池过充和过放电,从而延长电池寿命。在负载开关应用中,它可以高效地控制负载的通断,提升系统的能效。
    使用建议
    1. 在进行系统设计时,需确保工作条件符合产品的额定参数。
    2. 选择合适的散热方案以优化热管理。
    3. 考虑产品失效可能导致的安全隐患,并在设计时加入适当的保护措施。

    兼容性和支持

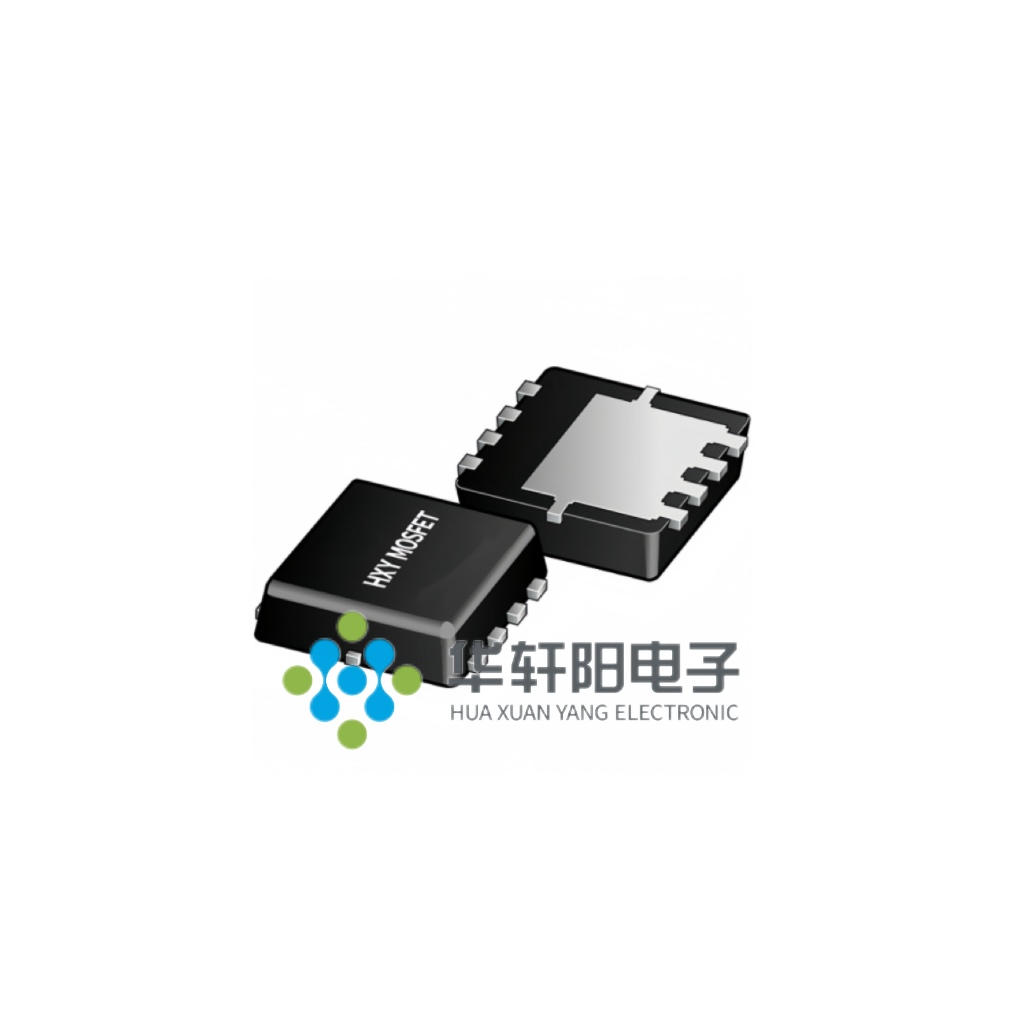

    BSC0501NSI的封装形式为DFN5X6-8L(TDSON-8-EP(5x6)),可以轻松地焊接于PCB板上。该产品与大多数常用的电路板材料兼容。华轩阳公司为其客户提供详细的技术文档、样品和专业技术支持,确保客户能够顺利使用和集成该器件。

    常见问题与解决方案


    1. 问题:产品工作时发热严重
    - 解决方案: 确保选用合适的散热片和风扇来辅助散热,必要时需重新计算系统的散热需求。
    2. 问题:产品未能正确关断
    - 解决方案: 检查电路连接,确保VGS电压满足关断要求。如果存在问题,检查是否有其他部件影响了电路正常工作。
    3. 问题:在高电流应用中出现性能下降
    - 解决方案: 在高电流条件下使用时,务必注意保持适当的冷却措施,避免长时间满载运行,减少热积聚。

    总结和推荐


    BSC0501NSI作为一款高性能的N沟道增强型MOSFET,凭借其卓越的RDS(ON)电阻和低栅极电荷特性,在电池保护、负载开关等领域展现出优异的表现。对于需要高效能、高可靠性的系统而言,BSC0501NSI是一个理想的选择。因此,强烈推荐在相关项目中采用该产品。同时,华轩阳公司的专业技术支持和服务也是保证产品成功应用的重要保障。

BSC0501NSI厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

BSC0501NSI数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 HXY MOSFET/深圳华轩阳电子 BSC0501NSI BSC0501NSI数据手册

BSC0501NSI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 8.1666
15000+ ¥ 8.0305
25000+ ¥ 7.8263
库存: 300000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 40833
