D5V0FS4U10LP-7

产品分类:
产品描述:
供应商型号: D5V0FS4U10LP-7 UDFN2510-10
供应商: 云汉优选
标准整包数: 3000
HXY MOSFET/深圳华轩阳电子  D5V0FS4U10LP-7

D5V0FS4U10LP-7概述

    # D5V0FS4U10LP-7 ESD Protection Diodes Array

    产品简介


    基本描述
    D5V0FS4U10LP-7 是一款由 HUA XUANYANG ELECTRONICS CO., LTD 生产的四通道超低电容ESD保护二极管阵列。该产品主要应用于输入输出(I/O)线路的静电放电(ESD)保护,符合IEC61000-4-2标准第四级。其独特的电路设计能够有效地将正负ESD电流引导至电源轨,从而确保系统安全运行。
    主要功能
    - 四通道ESD保护:适用于四个独立的I/O线路。
    - 高可靠性:提供高达±25kV的空气放电和±20kV的接触放电防护。
    - 超低电容:典型值为0.4pF,有助于保持信号完整性。
    - 低钳位电压:有效的降低过压对电路的影响。
    - 低功耗:适合多种低压应用。
    - 无卤素和RoHS合规:环保材料,适合现代电子设备需求。
    应用领域
    广泛应用于消费电子产品、通信设备、计算机外围设备、汽车电子等领域,是保护敏感电子元件免受ESD损坏的理想选择。

    技术参数


    核心规格
    - 峰值脉冲功率:50 W (tp = 8/20μs)
    - 最大引脚焊接温度:260°C (持续10秒)
    - 存储温度范围:-55°C 到 +150°C
    - 工作温度范围:-40°C 到 +125°C
    - 最大结温:150°C
    电气特性
    - 反向工作电压:5.0 V
    - 反向击穿电压:6.0 V
    - 反向漏电流:1.0 μA (VRWM = 5.0V, IRWM = 1A, tp = 8/20μs)
    - 钳位电压:典型值7.5V
    - 结电容:0.4 pF (VR = 0V, f = 1MHz)
    其他参数

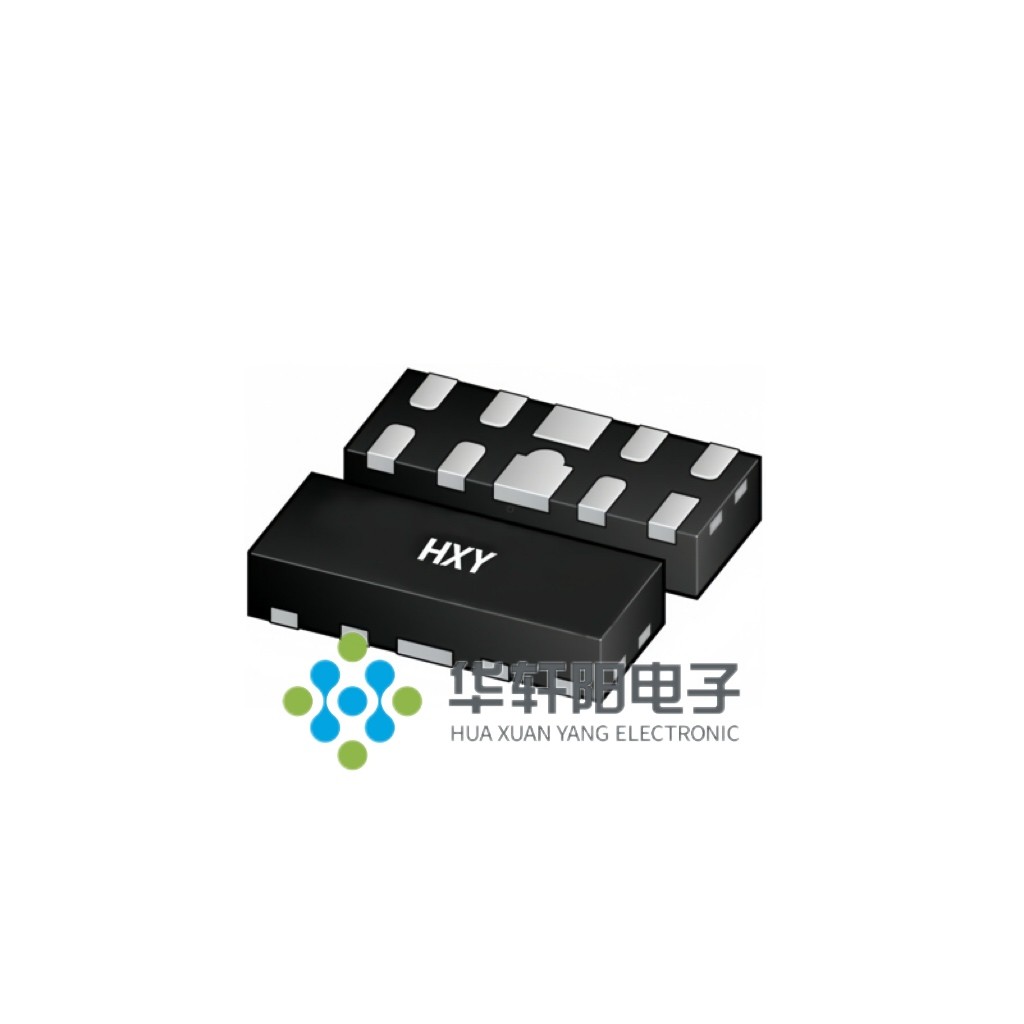

    - 封装形式:DFN2510-10L
    - 峰值脉冲电流:3 A (8/20μs)

    产品特点和优势


    D5V0FS4U10LP-7 的独特之处在于其卓越的ESD保护性能,特别是在低电容和低钳位电压方面。这使其在保护高速I/O线路时特别有效。此外,其小巧的DFN2510-10L封装使得它非常适合空间受限的应用场合。由于其出色的性能和稳定性,该产品在市场上具有很强的竞争优势。

    应用案例和使用建议


    实际应用场景
    该产品广泛用于各种便携式电子设备、网络通信设备、以及工业自动化控制系统中,如智能手机、平板电脑、路由器和工业传感器等。通过测试,我们发现其在高速数据传输线路上表现出色,有效地保护了这些线路免受ESD的破坏。
    使用建议
    - 在布线时,尽量减少线路的长度,以降低ESD干扰的风险。
    - 在安装过程中,确保接地良好,以提高ESD防护效果。
    - 定期进行测试,确保系统的正常运行状态。

    兼容性和支持


    D5V0FS4U10LP-7 可以与大多数常见的数字和模拟信号接口兼容,适用于多种不同的电路设计。HUA XUANYANG ELECTRONICS提供了详尽的技术支持和售后服务,包括技术咨询、故障排查和质量保证,确保客户可以无忧地使用该产品。

    常见问题与解决方案


    问题1:产品在高温环境下工作时,是否有使用寿命限制?
    解答:该产品的工作温度范围为-40°C到+125°C,但在极端温度下,建议进行严格测试,以确保其长期稳定性和可靠性。
    问题2:如何判断产品是否受到ESD冲击?
    解答:可以通过测量线路的电阻和电压来判断。如果线路出现异常,可能是受到了ESD冲击,建议及时更换保护器件。
    问题3:在设计系统时,是否需要额外增加其他保护措施?
    解答:建议根据具体应用场景,在必要时增加滤波器和稳压器等保护措施,以进一步提升系统的鲁棒性。

    总结和推荐


    综合评估
    D5V0FS4U10LP-7 是一款高性能、高可靠性的ESD保护二极管阵列。其优秀的低电容和低钳位电压特性使其在高速数据传输线路上表现出色,是一款值得信赖的保护器件。在空间受限的应用场合中尤其适用。
    推荐使用
    鉴于其优异的性能和广泛的适用范围,我们强烈推荐D5V0FS4U10LP-7作为电子设备中ESD保护的首选解决方案。无论是消费电子产品还是工业控制设备,这款产品都能够提供可靠的保护,确保系统的长期稳定运行。

D5V0FS4U10LP-7厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

D5V0FS4U10LP-7数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 HXY MOSFET/深圳华轩阳电子 D5V0FS4U10LP-7 D5V0FS4U10LP-7数据手册

D5V0FS4U10LP-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.312
9000+ ¥ 0.3068
15000+ ¥ 0.299
库存: 300000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 936
