2N3904U

产品分类:
产品描述:

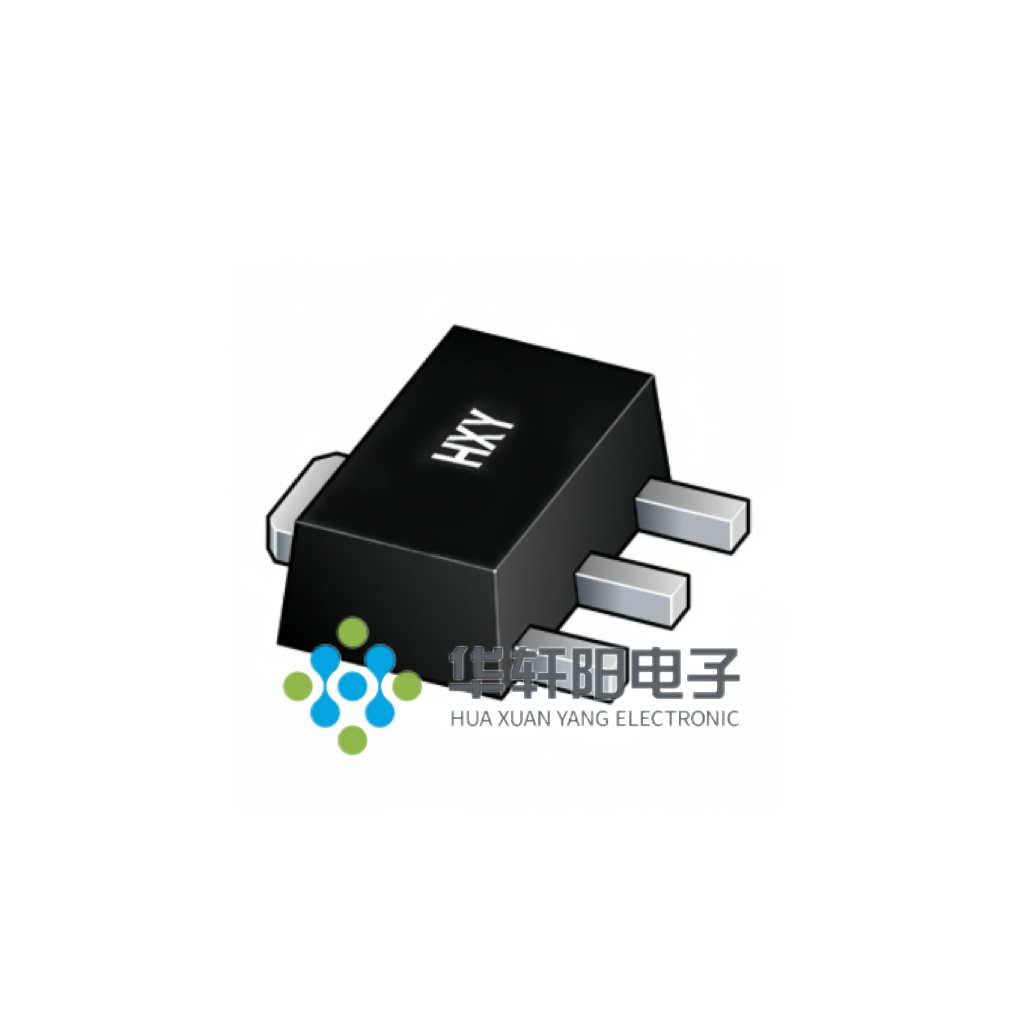

供应商型号: 2N3904U SOT-89
供应商: 国内现货
标准整包数: 1000

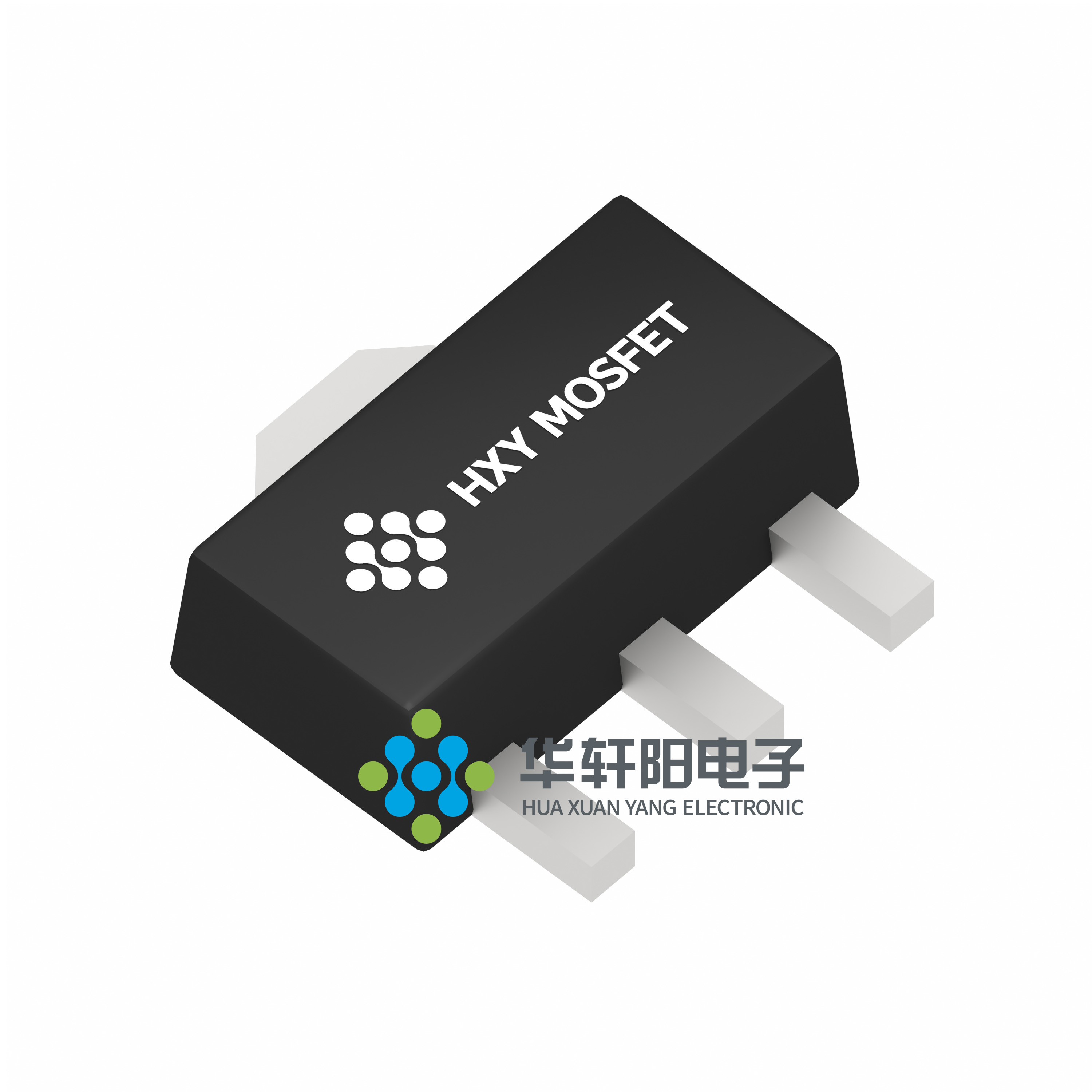

HXY MOSFET/深圳华轩阳电子  2N3904U

2N3904U概述


    产品简介


    NPN塑料封装晶体管(型号:2N3904U)
    类型: NPN塑料封装晶体管
    主要功能: 用于低电流、低电压的应用场合,是表面贴装设备的理想选择。
    应用领域: 广泛应用于各种电子设备,如开关电路、放大电路及音频信号处理等。

    技术参数


    | 参数 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | 集电极-基极击穿电压 | V(BR)CBO | IC=100μA, IE=0 | 60 V |
    | 集电极-发射极击穿电压 | V(BR)CEO | IC=1mA, IB=0 | 50 V |
    | 发射极-基极击穿电压 | V(BR)EBO | IE=10μA, IC=0 | 6 V |
    | 集电极截止电流 | ICBO | VCB=30V, IE=0 | 50 nA |
    | 发射极截止电流 | IEBO | VEB=1V, IC=0 | 50 nA |
    | DC电流增益 | hFE(1) | VCE=1V, IC=1mA | 80 300
    | 饱和电压 | VCE(sat) | IC=10mA, IB=1mA 0.2 V |
    | 饱和电压 | VCE(sat) | IC=50mA, IB=5mA 0.3 V |
    | 转换频率 | fT | VCE=10V, IC=10mA, f=100MHz 300 | MHz |
    | 噪声系数 | NF | VCE=5V, Ic=0.1mA, f=10Hz至15.7kHz, Rs=1kΩ | 4 dB |

    产品特点和优势


    产品特点:
    - 表面贴装设备,适合自动化生产。
    - 独特的设计使得其能够在较低的工作温度范围内正常工作。
    - 具备高DC电流增益(最大300)和快速的转换频率(最高300MHz),适用于高频信号处理。
    - 较低的饱和电压,有助于提高能效。
    市场竞争力:
    - 由于具有高DC电流增益和低饱和电压,2N3904U非常适合于需要高效能处理的应用场合。
    - 其高可靠性以及适中的价格使其在市场上具备很强的竞争力。

    应用案例和使用建议


    应用案例:
    - 开关电源控制电路
    - 射频放大器
    - 数字信号处理电路
    使用建议:
    - 在使用2N3904U晶体管时,确保输入电压不超过其额定电压,避免过度损耗导致性能下降。
    - 当应用于高频率场景时,注意考虑晶体管的转换频率限制,以保证信号完整性。
    - 确保电路设计充分考虑到热管理,避免过高的温度影响晶体管性能。

    兼容性和支持


    兼容性:
    - 2N3904U晶体管可与其他标准SOT-89封装的NPN晶体管互换使用。
    - 该产品适用于多种表面贴装设备,兼容大多数现代电路板制造工艺。
    支持:
    - Shenzhen HuaXuanYang Electronics提供全面的技术支持和客户服务,包括技术咨询、产品测试和售后维修服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 集电极电流超出规定范围 | 检查电路设计,确认负载不会超过最大集电极电流。 |
    | 晶体管出现异常温升 | 检查电路散热设计,必要时增加散热片或改变工作频率。 |
    | 输出信号失真严重 | 检查电路连接是否正确,确认所有组件都在额定范围内运行。 |

    总结和推荐


    综上所述,2N3904U是一款高性价比、高性能的NPN塑料封装晶体管,适用于多种电子设备中的开关、放大和信号处理功能。通过其出色的性能和适中的价格,它在市场上表现出色。虽然适用于广泛的场景,但在设计使用过程中仍需谨慎,避免超过额定参数运行。总的来说,我强烈推荐这款产品用于各种要求高效能的电子设计项目中。

2N3904U厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

2N3904U数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 HXY MOSFET/深圳华轩阳电子 2N3904U 2N3904U数据手册

2N3904U封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 0.0936
3000+ ¥ 0.092
5000+ ¥ 0.0897
库存: 300000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 93.6
