P6SMB36A

产品分类:
产品描述:
供应商型号: P6SMB36A SMB
供应商: 国内现货
标准整包数: 3000
HXY MOSFET/深圳华轩阳电子  P6SMB36A

P6SMB36A概述

    # 电子元器件产品技术手册:P6SMBxxx(C)A

    产品简介

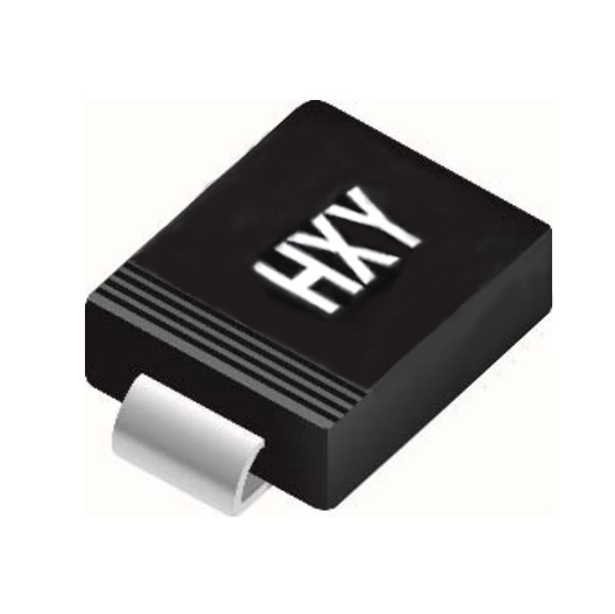

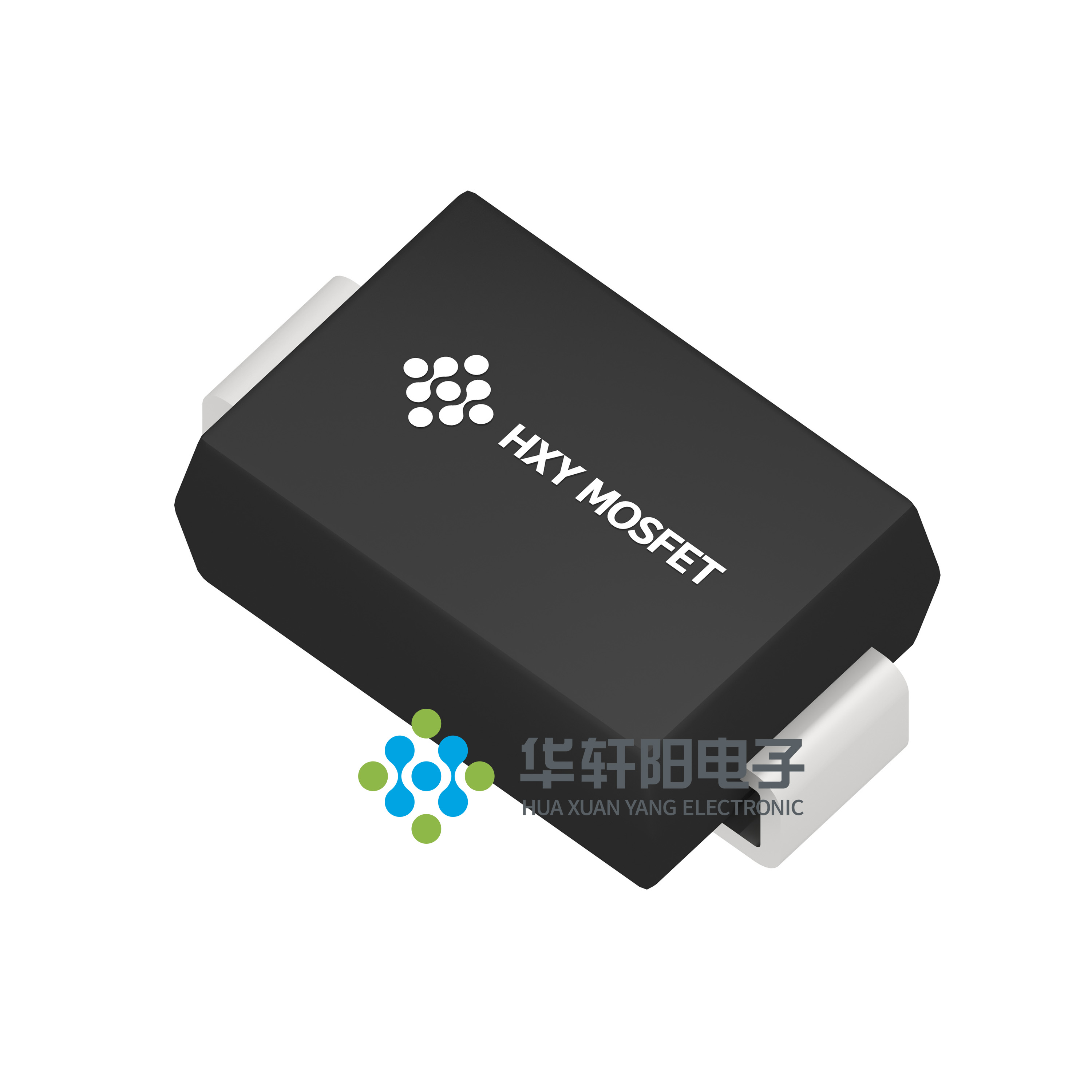

    P6SMBxxx(C)A 是一款由深圳华轩阳电子有限公司(HXY)生产的瞬态电压抑制器(TVS),属于SMB系列,采用DO-214AA封装。这款器件广泛应用于各种电子设备中,尤其适合表面贴装技术的应用,以优化电路板空间利用。其主要功能是保护电子电路免受瞬间电压峰值的影响,特别适用于I/O接口、AC/DC电源和低频信号传输线路(如RS232和RS485)。

    技术参数


    以下是P6SMBxxx(C)A的主要技术参数和技术规格:
    | 参数 | 值 |

    | 封装类型 | SMB (DO-214AA) |
    | 最大峰值脉冲功率 | 600W (10/1000μs) |
    | 重复率(占空比) | 0.01% |
    | 静态稳态功率损耗 | 5.0W (TA=50°C) |
    | 峰值前向浪涌电流(8.3ms单半正弦波) | 100A |
    | 工作结温和存储温度范围 | -65°C至+150°C |
    | 热阻(结到引脚) | 20°C/W |
    | 热阻(结到环境) | 100°C/W |
    细分型号规格
    | 型号 | 反向断开电压 | 击穿电压 | 最大钳位电压 | 峰值脉冲电流 | 反向泄漏 |
    |
    | P6SMB6.8A/P6SMB6.8CA | 6.8V | 6.45~7.14V | 10.5V | 58.1A | 1000μA |
    | P6SMB7.5A/P6SMB7.5CA | 7.5V | 7.13~7.88V | 11.3V | 54.0A | 500μA |
    | ... | ... | ... | ... | ... | ... |

    产品特点和优势


    P6SMBxxx(C)A具有多项独特功能和优势:
    1. 表面贴装设计:适用于优化电路板空间的设计,特别适合现代化高密度电路板的应用。
    2. 低热阻和高可靠性:内置散热结构,保证在极端温度下依然能保持稳定性能。
    3. 快速响应时间:低电感设计使得其能够迅速响应瞬间电压变化,保护下游组件。
    4. 优秀的钳位能力:在脉冲电流下的钳位电压较低,有效保护敏感电路。
    5. 高温焊接耐受性:可在高达260℃/10秒条件下进行焊接,适应多种生产工艺需求。

    应用案例和使用建议


    应用案例
    P6SMBxxx(C)A广泛应用于多个领域,例如:
    - 工业控制:在电力转换设备中,防止电压波动引起的损坏。
    - 通信设备:保护通信接口免受雷击等瞬间高压冲击。
    - 汽车电子:用于汽车电源系统,保障电子系统的稳定运行。
    使用建议
    1. 温度管理:确保设备在规定的工作温度范围内运行,避免超过最高温度限制。
    2. 合理布局:PCB设计时,考虑将TVS靠近易受电压波动影响的部件,提高保护效果。
    3. 测试验证:安装后应进行必要的测试验证,确保其性能符合设计要求。

    兼容性和支持


    P6SMBxxx(C)A与其同系列其他产品具有良好的兼容性,同时深圳华轩阳公司提供了全面的技术支持和售后服务,包括但不限于产品选型指导、样品供应和技术咨询等服务。

    常见问题与解决方案


    常见问题及解决方案
    1. 问题:设备无法正常启动。
    - 解决方案:检查是否安装正确,尤其是反向电压是否匹配。
    2. 问题:脉冲电流超出额定值。
    - 解决方案:确认负载条件,增加外部保护措施。
    3. 问题:过热导致性能下降。
    - 解决方案:改善散热设计,确保良好的通风环境。

    总结和推荐


    P6SMBxxx(C)A是一款性能卓越的瞬态电压抑制器,凭借其紧凑的设计、出色的抗干扰能力和可靠的稳定性,在多个应用领域表现出色。对于追求高性能和高可靠性的客户来说,这是一款值得推荐的产品。但需要注意的是,该产品并不适合应用于极高可靠性要求的场合,如医疗设备或航空控制系统。总的来说,这款产品非常适合于需要保护电子电路免受电压波动的各类应用。
    希望本篇文章能为您提供有关P6SMBxxx(C)A的相关信息,为您的设计选择提供有力参考。

P6SMB36A厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

P6SMB36A数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 HXY MOSFET/深圳华轩阳电子 P6SMB36A P6SMB36A数据手册

P6SMB36A封装设计

查看详情并下载
Symbol
Footprint
3D Model
