P4SMA27A

产品分类:
产品描述:

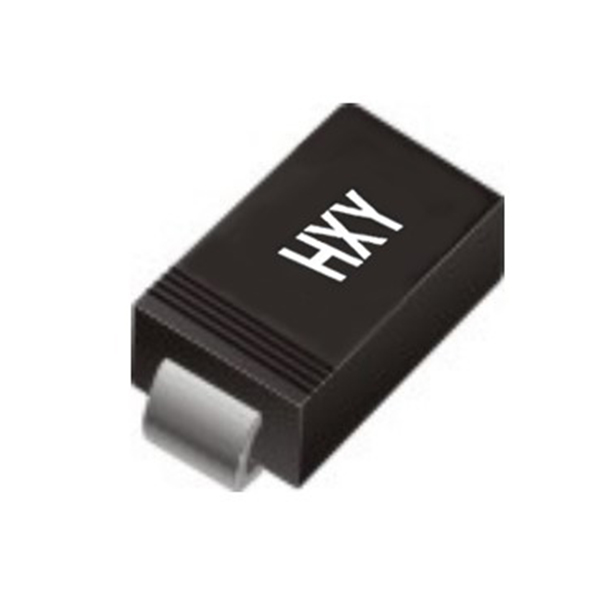

供应商型号: P4SMA27A SMA
供应商: 国内现货
标准整包数: 5000

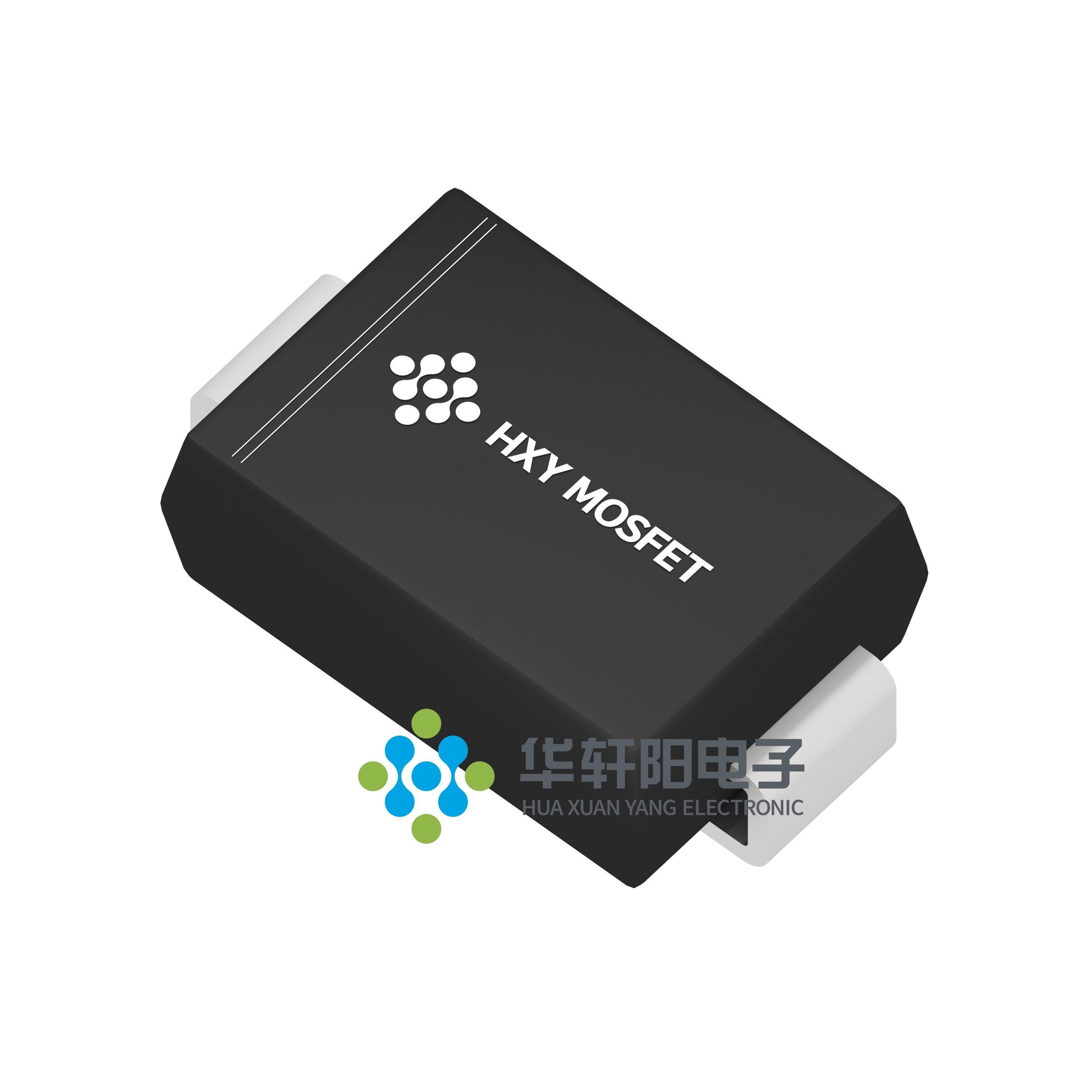

HXY MOSFET/深圳华轩阳电子  P4SMA27A

P4SMA27A概述

    P4SMAxxx(C)A Transient Voltage Suppressor 技术手册解析

    产品简介


    P4SMAxxx(C)A是深圳华轩阳电子有限公司(HuaXuanYang Electronics)生产的一款瞬态电压抑制器(Transient Voltage Suppressor, TVS)。这款产品广泛应用于输入输出接口(I/O接口)、交流/直流电源和低频信号传输线(如RS232、RS485等)等领域。P4SMAxxx(C)A提供双向和单向两种版本,可以有效地保护电路免受过电压冲击,确保系统的稳定运行。

    技术参数


    以下是P4SMAxxx(C)A的主要技术参数:
    - 峰值脉冲功率:400W(10/1000μs波形)
    - 断态电压范围:6.8V至550V
    - 最大峰值电流:取决于不同电压等级(见表格)
    - 稳态功率耗散:3.3W(TA=50℃)
    - 最大非重复前向浪涌电流:60A(8.3ms单半正弦波)
    - 工作温度范围:-65℃至+150℃
    - 热阻:
    - 结到引脚:30°C/W
    - 结到环境:100°C/W

    产品特点和优势


    1. 卓越的钳位能力:在峰值脉冲功率达到400W时,能够保持出色的钳位能力,确保系统在过电压情况下依然安全运行。
    2. 快速响应时间:具备低电感设计,确保快速响应时间,从而及时有效地抑制瞬态电压。
    3. 耐高温性能:能够在-65℃至+150℃的极端温度范围内正常工作。
    4. 封装材料:采用塑料材料,UL阻燃等级为94V-0,保证了产品在高温和火灾情况下的安全性。
    5. 玻璃钝化芯片构造:增加产品的可靠性,减少漏电现象。

    应用案例和使用建议


    P4SMAxxx(C)A的应用场景非常广泛,例如在通信设备中作为RS232、RS485等接口的防护元件,在电源供应系统中用于防止过电压损伤。在使用过程中,需要确保在安装时铜垫面积不小于5.0mm×5.0mm(0.03mm厚),以提高散热效果。同时,应避免超过额定值(如最大额定功率、操作条件范围等)来延长产品的使用寿命。

    兼容性和支持


    P4SMAxxx(C)A采用标准SMA封装(DO-214AC),具有良好的兼容性,可适用于大多数现有的电路板布局。深圳华轩阳电子有限公司提供了详尽的技术文档和支持服务,帮助客户解决使用过程中可能遇到的各种问题。

    常见问题与解决方案


    - 问题1:安装后发现P4SMAxxx(C)A无法正常工作。
    - 解决办法:检查安装是否正确,确保铜垫面积足够大,并且没有超出额定值操作。

    - 问题2:在高温环境下,P4SMAxxx(C)A的性能下降。
    - 解决办法:确认是否超过了工作温度范围,并采取适当的散热措施。

    总结和推荐


    总体而言,P4SMAxxx(C)A是一款高性能、高可靠性的瞬态电压抑制器,非常适合用于各种工业和消费电子设备中。它拥有出色的性能和广泛的应用领域,强烈推荐给需要保护电路免受瞬态电压冲击的用户。然而,在使用过程中,务必注意不要超过产品的额定值,以确保其长期稳定的工作。

P4SMA27A厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

P4SMA27A数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 HXY MOSFET/深圳华轩阳电子 P4SMA27A P4SMA27A数据手册

P4SMA27A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 0.126
15000+ ¥ 0.1239
25000+ ¥ 0.1208
库存: 720000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 630
直接购买
加入购物车
