P4SMA480A

产品分类:
产品描述:
供应商型号: P4SMA480A SMA
供应商: 国内现货
标准整包数: 5000

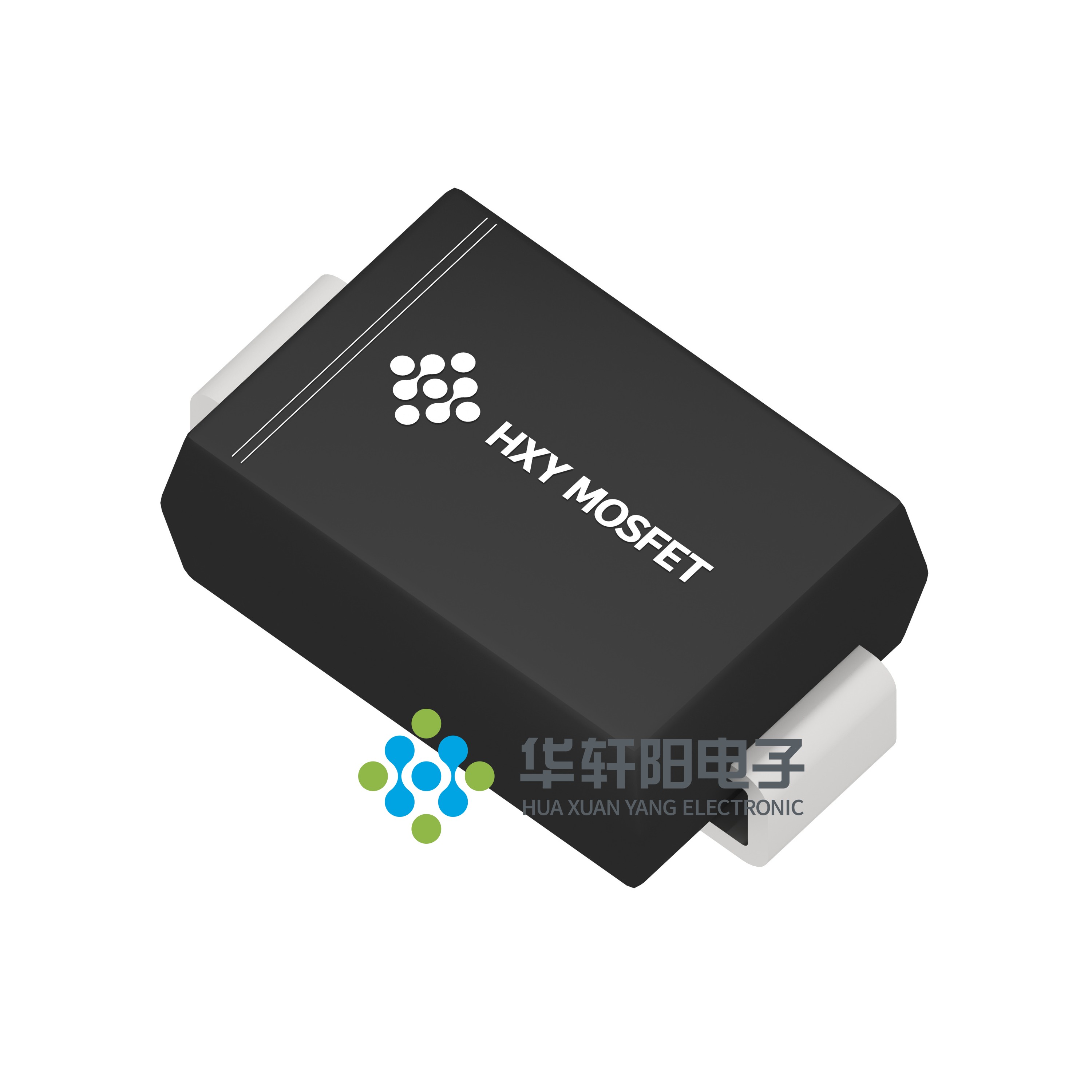

HXY MOSFET/深圳华轩阳电子  P4SMA480A

P4SMA480A概述


    产品简介


    P4SMAxxx(C)A 系列瞬态电压抑制器是由深圳华轩阳电子有限公司生产的。这款瞬态电压抑制器广泛应用于I/O接口、交流/直流电源以及低频信号传输线(如RS232、RS485等)。产品通过玻璃钝化工艺进行制造,具有出色的钳位能力、快速响应时间和较低的电感值。

    技术参数


    - 峰值脉冲功率耗散: 400W (10/1000μs波形)
    - 断态电压: 6.8V 至 550V
    - 双向和单向版本可选
    - 热阻抗: 结到引脚 RθJL = 30°C/W,结到环境 RθJA = 100°C/W
    - 最大峰值脉冲电流: 见下表
    - 工作温度范围: -65°C 至 +150°C
    - 塑料材料: UL 94V-0 级防火等级

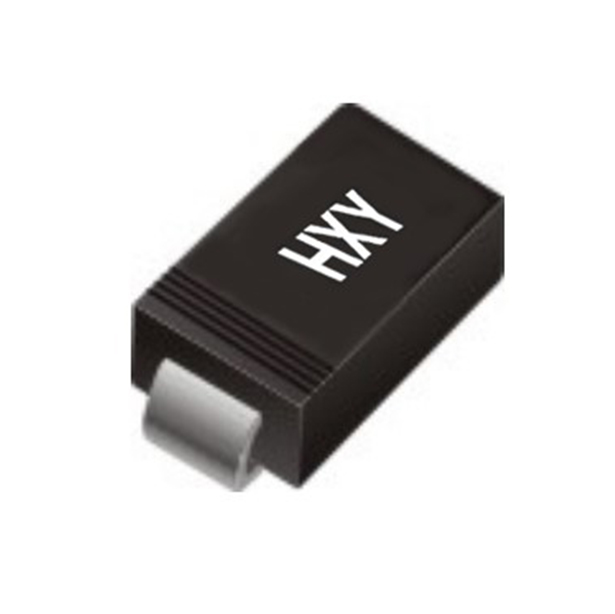

    - 封装: SMA (DO-214AC)
    最大额定值
    | 设备型号 | 反向断态电压 (VRWM) | 击穿电压 (VBR) @ IT 测试电流 | 最大钳位电压 (VC) @ IPP 峰值脉冲电流 | 反向漏电流 (IR) @ VRWM |

    | P4SMA6.8A | 6.8V | 6.45~7.14V | 10.5V | 1000μA |
    | P4SMA7.5A | 7.5V | 7.13~7.88V | 11.3V | 500μA |
    | ... | ... | ... | ... | ... |

    产品特点和优势


    P4SMAxxx(C)A 系列瞬态电压抑制器具有多种独特的功能和优势,使其在市场上具备强大的竞争力。这些优势包括:
    - 高峰值脉冲功率耗散: 达到400W,适用于需要高瞬态电压抑制的应用场合。
    - 宽泛的断态电压选择: 从6.8V到550V,覆盖了广泛的电压需求。
    - 玻璃钝化工艺: 提高了器件的可靠性。
    - 低电感设计: 有助于快速响应时间。
    - UL 94V-0 级防火材料: 提升了安全标准。

    应用案例和使用建议


    这款瞬态电压抑制器广泛应用于多种电子设备中,特别是在需要瞬态电压保护的场合。例如,在I/O接口中防止因静电放电(ESD)或雷击导致的损坏;在交流/直流电源系统中保护后级电路不受过压冲击;以及在通信线路中提供防浪涌保护。在使用过程中,建议按照手册中的指导进行安装和测试,以确保最佳效果。

    兼容性和支持


    P4SMAxxx(C)A 系列瞬态电压抑制器采用SMA封装,易于集成到各种电子系统中。公司还提供了相应的技术支持,确保客户在使用过程中能够获得帮助。

    常见问题与解决方案


    - 问:如何确保瞬态电压抑制器正确安装?
    - 答:根据手册中的机械数据部分,正确连接终端并进行焊接。使用铜垫以提高热导率,如每个终端上放置一块5.0mm×5.0mm的铜片。

    - 问:在什么条件下需要降额使用?
    - 答:当环境温度超过25°C时,需要根据手册中的降额曲线调整使用条件。

    总结和推荐


    P4SMAxxx(C)A 系列瞬态电压抑制器以其出色的瞬态电压保护能力和广泛的应用范围,在市场上占据了一席之地。其多样化的断态电压选择、高可靠性及良好的兼容性使其成为各种电子设备的理想选择。综合以上特点,我们强烈推荐这款产品用于需要瞬态电压保护的电子系统中。

P4SMA480A厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

P4SMA480A数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 HXY MOSFET/深圳华轩阳电子 P4SMA480A P4SMA480A数据手册

P4SMA480A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 0.2724
15000+ ¥ 0.2679
25000+ ¥ 0.2611
库存: 720000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 1362
