P4SMA510CA

产品分类:
产品描述:

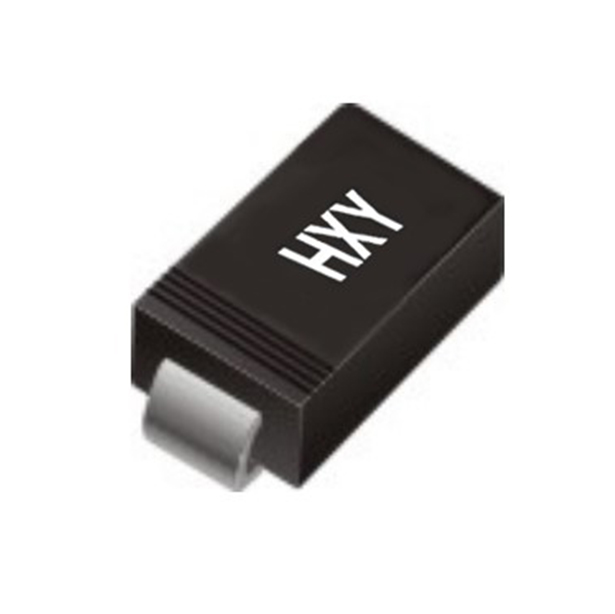

供应商型号: P4SMA510CA SMA
供应商: 国内现货
标准整包数: 5000

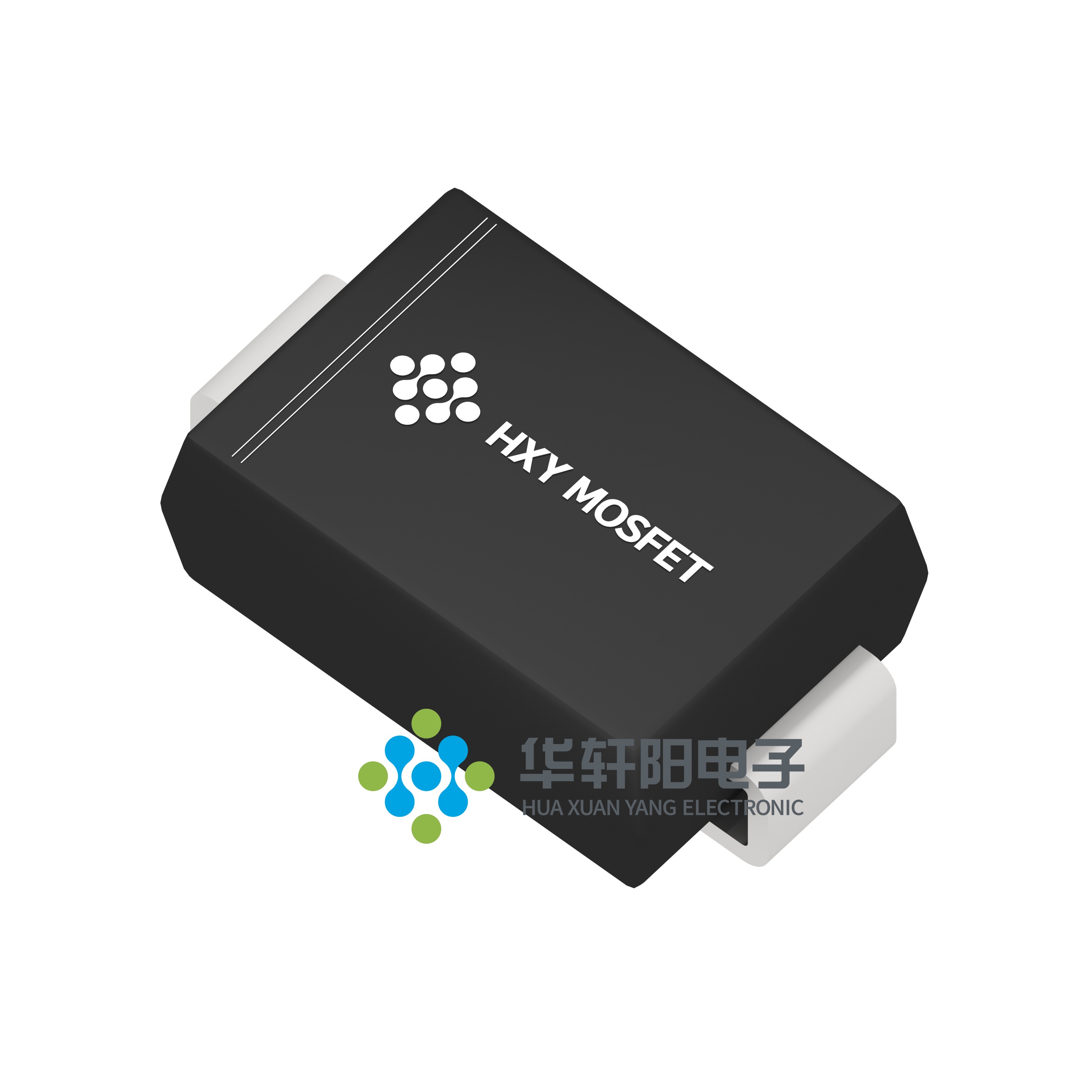

HXY MOSFET/深圳华轩阳电子  P4SMA510CA

P4SMA510CA概述

    # P4SMAxxx(C)A 电子元器件技术手册

    产品简介


    P4SMAxxx(C)A 是一款由深圳华宣阳电子有限公司(HuaXuanYang Electronics CO.,LTD)生产的瞬态电压抑制器(Transient Voltage Suppressor,简称TVS),广泛应用于工业和消费电子产品中。该系列产品具有高可靠性、快速响应时间及出色的防浪涌能力,特别适用于I/O接口、交流/直流电源以及低频信号传输线(如RS232、RS485等)的应用场合。

    技术参数


    P4SMAxxx(C)A的主要技术参数如下表所示:
    | 参数名称 | 数值 |

    | 峰值脉冲功率损耗 | 400W (10/1000μs波形) |
    | 额定隔离电压范围 | 6.8V - 550V |
    | 脉冲电流(10/1000μs波形)| 见表格 |
    | 稳态功率损耗(TA=50℃) | 3.3W |
    | 最大非重复前向浪涌电流 | 60A (单个半正弦波,8.3ms) |
    | 工作结温和存储温度范围 | -65至+150℃ |
    | 结到引脚的热阻 | 30°C/W |
    | 结到环境的热阻 | 100°C/W |
    电气特性(TA=25℃)
    | 反向隔离电压(VRWM) | 击穿电压(VBR) | 测试电流(IT) | 最大钳位电压(VC) | 峰值脉冲电流(IPP) | 反向泄漏(IR) |
    |
    | 6.8V | 6.45~7.14V | 10mA | 10.5V | 39.0A | 1000μA |
    | 7.5V | 7.13~7.88V | 10mA | 11.3V | 36.3A | 500μA |
    | ... | ... | ... | ... | ... | ... |

    产品特点和优势


    P4SMAxxx(C)A具备以下独特功能和优势:
    1. 高峰值脉冲功率损耗:400W的峰值脉冲功率损耗使其能够有效保护电路免受瞬时电压冲击的影响。
    2. 宽泛的工作电压范围:支持从6.8V到550V的不同隔离电压需求。
    3. 快速响应时间:由于采用玻璃钝化芯片结构和低电感设计,其响应时间快。
    4. 优异的耐温特性:-65至+150℃的温度范围适应多种严苛环境。
    5. 塑料封装材料符合UL标准:UL 94V-0级的塑料材料确保了卓越的防火性能。

    应用案例和使用建议


    P4SMAxxx(C)A主要应用于以下几个方面:
    - I/O接口:为数据通信提供可靠的瞬态电压保护。
    - AC/DC电源:保护电源模块免受浪涌电压的影响。
    - 低频信号传输线:例如RS232、RS485等传输线路。
    使用建议
    - 在安装过程中,确保引脚连接到至少5.0mm×5.0mm的铜箔垫片上,以提高散热效率。
    - 在选择具体型号时,根据系统所需的隔离电压来挑选合适的P4SMAxxx(C)A系列。
    - 对于频繁出现浪涌电压的应用,考虑使用具有更高峰值脉冲电流的产品。

    兼容性和支持


    P4SMAxxx(C)A可与标准SMA封装的其他电子元器件无缝对接。深圳华宣阳公司为其提供了完善的技术支持和售后服务,包括产品质量保证、故障排除指南等。

    常见问题与解决方案


    1. 问:如何判断产品是否失效?
    - 答:通过测量其击穿电压和钳位电压,若两者均超出规定范围,则说明产品可能已损坏。

    2. 问:能否在高温环境下长期使用?
    - 答:建议不超过75℃的环境温度,超过该温度需采取额外的散热措施。

    总结和推荐


    综上所述,P4SMAxxx(C)A凭借其优越的性能参数、稳定可靠的设计以及广泛的应用场景,在同类产品中具有明显的优势。对于需要高效、耐用的瞬态电压保护的应用场景,这款电子元器件是值得信赖的选择。强烈推荐在相关项目中使用P4SMAxxx(C)A,以提升整体系统的安全性和可靠性。

P4SMA510CA厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

P4SMA510CA数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 HXY MOSFET/深圳华轩阳电子 P4SMA510CA P4SMA510CA数据手册

P4SMA510CA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 0.3564
15000+ ¥ 0.3505
25000+ ¥ 0.3416
库存: 720000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 1782
