HXY30P06D

产品分类:
产品描述:
供应商型号: HXY30P06D TO-252-2L
供应商: 国内现货
标准整包数: 2500

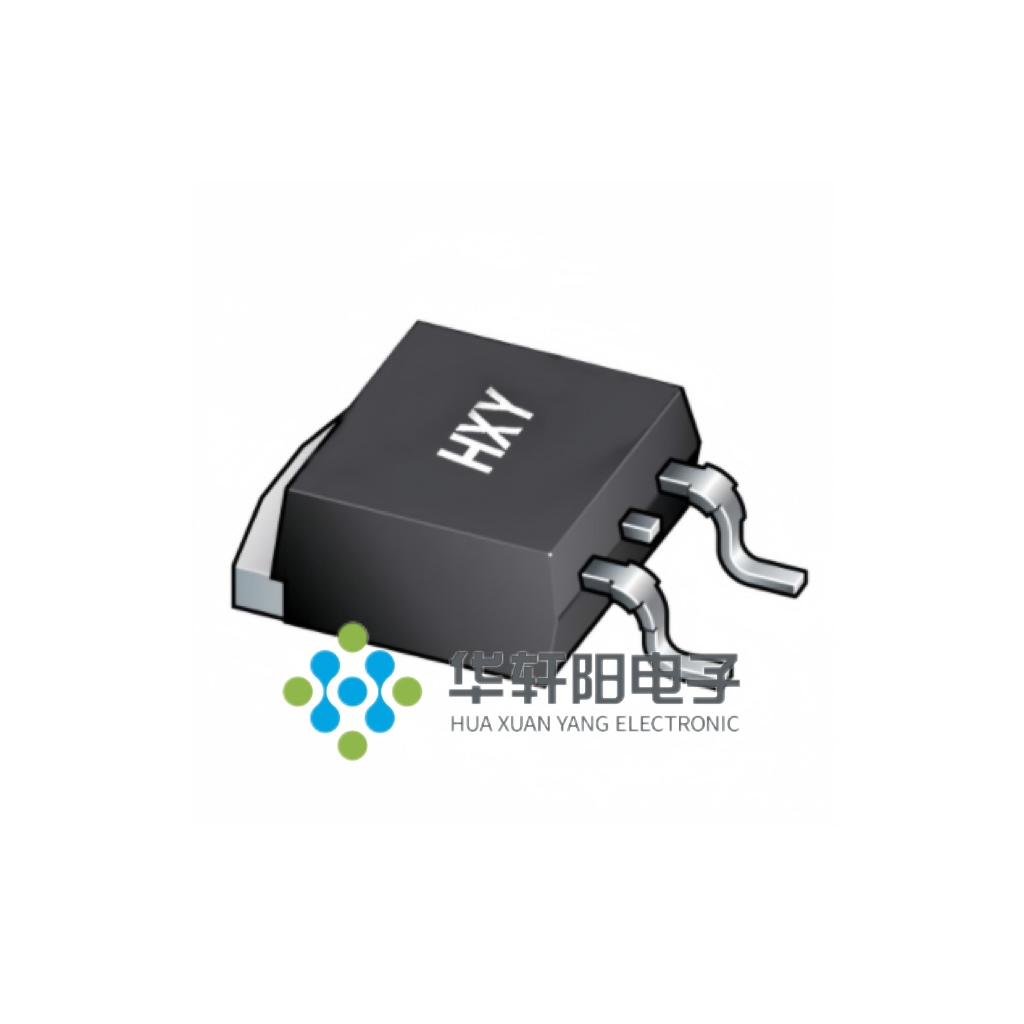

HXY MOSFET/深圳华轩阳电子  HXY30P06D

HXY30P06D概述

    HXY30P06D P-Channel Enhancement Mode MOSFET 技术手册

    产品简介


    HXY30P06D 是一款由深圳华轩阳电子有限公司生产的P通道增强模式金属氧化物半导体场效应晶体管(P-Channel Enhancement Mode MOSFET)。该产品采用先进的沟槽技术制造,具备极低的导通电阻(RDS(ON)),可在低至4.5V的栅极电压下运行。HXY30P06D 主要适用于电池保护、负载开关及电源管理等领域,为电子设备提供高效能和可靠的电力控制解决方案。

    技术参数


    - 基本参数
    - 最大漏源电压 (VDS): -60V
    - 漏极连续电流 (ID): -30A (TC=25℃), -25.5A (TC=100℃)
    - 冲击最大连续漏极电流 (IDM): -144A
    - 最大功率耗散 (PD): 79W (TC=25℃), 39.5W (TC=100℃)
    - 雪崩能量 (EAS): 196mJ
    - 电气特性
    - 漏源击穿电压 (BVDSS): -60V
    - 零栅极电压漏极电流 (IDSS): -1μA
    - 栅极体泄漏电流 (IGSS): ±100nA
    - 栅阈值电压 (VGS(th)): -1.8V (典型值)
    - 正向跨导 (gFS): 35S
    - 导通电阻 (RDS(ON)): 29mΩ (VGS=-10V), mΩ (VGS=-4.5V)
    - 动态特性
    - 输入电容 (Ciss): 4026pF
    - 输出电容 (Coss): 134pF
    - 反向传输电容 (Crss): 98pF
    - 总栅极电荷 (Qg): 68nC
    - 栅源电荷 (Qgs): 10.5nC
    - 栅漏电荷 (Qgd): 13nC
    - 开关参数
    - 开启延迟时间 (td(on)): 12.2ns
    - 开启上升时间 (tr): 10ns
    - 关闭延迟时间 (td(off)): 64ns
    - 关闭下降时间 (tf): 14ns

    产品特点和优势


    - 高效性能:HXY30P06D 的低导通电阻和快速开关性能使其成为高效能电力控制的理想选择。
    - 高可靠性:采用先进的沟槽技术,保证了该器件在极端环境下的稳定性和耐用性。
    - 广泛适用性:适用于多种电子设备中的电池保护、负载开关及电源管理。

    应用案例和使用建议


    - 应用案例:HXY30P06D 在手机、笔记本电脑等便携式设备的电池保护电路中得到了广泛应用。此外,在各种工业电源管理和负载开关应用中也表现出色。
    - 使用建议:为了确保最佳性能,建议在使用时保持温度不超过100℃,并根据实际需求选择合适的散热措施。对于高频应用,应注意减小栅极电荷的影响,以提高开关速度。

    兼容性和支持


    - 兼容性:HXY30P06D 采用TO252-2L封装,易于与其他标准器件兼容,适用于各类电子设备的设计集成。
    - 支持:深圳华轩阳电子有限公司提供全面的技术支持和售后服务,确保客户能够充分利用该产品的功能和性能。

    常见问题与解决方案


    - 问题1:产品运行时温度过高。
    - 解决方法:增加散热措施,如安装散热片或改进散热设计。
    - 问题2:开关频率不稳定。
    - 解决方法:检查电路连接,确保所有连接点紧固可靠,并适当调整驱动信号。
    - 问题3:产品启动时表现不佳。
    - 解决方法:确认驱动信号满足产品规格要求,特别是栅极电压和电流。

    总结和推荐


    HXY30P06D P-Channel Enhancement Mode MOSFET 在电池保护、负载开关及电源管理领域表现出色,具有高效率、高可靠性及广泛的适用性。该产品的低导通电阻和快速开关特性使其在多种应用场景中发挥重要作用。鉴于其优秀的性能和广泛的应用前景,我们强烈推荐在相关项目中选用该产品。
    通过上述内容的详细解析,HXY30P06D MOSFET 展现出了卓越的技术性能和广阔的应用潜力,无疑将成为电子设备电源管理领域的优选产品。

HXY30P06D厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

HXY30P06D数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 HXY MOSFET/深圳华轩阳电子 HXY30P06D HXY30P06D数据手册

HXY30P06D封装设计

查看详情并下载
Symbol
Footprint
3D Model
