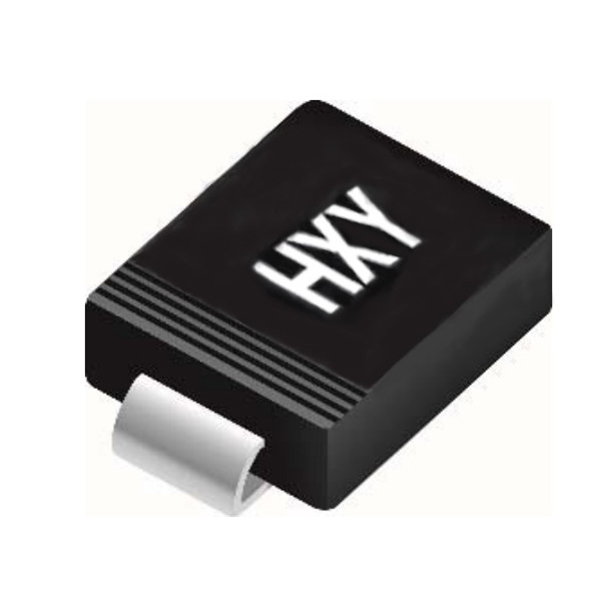

P6SMB250CA

产品分类:
产品描述:
供应商型号: P6SMB250CA SMB
供应商: 云汉优选
标准整包数: 3000

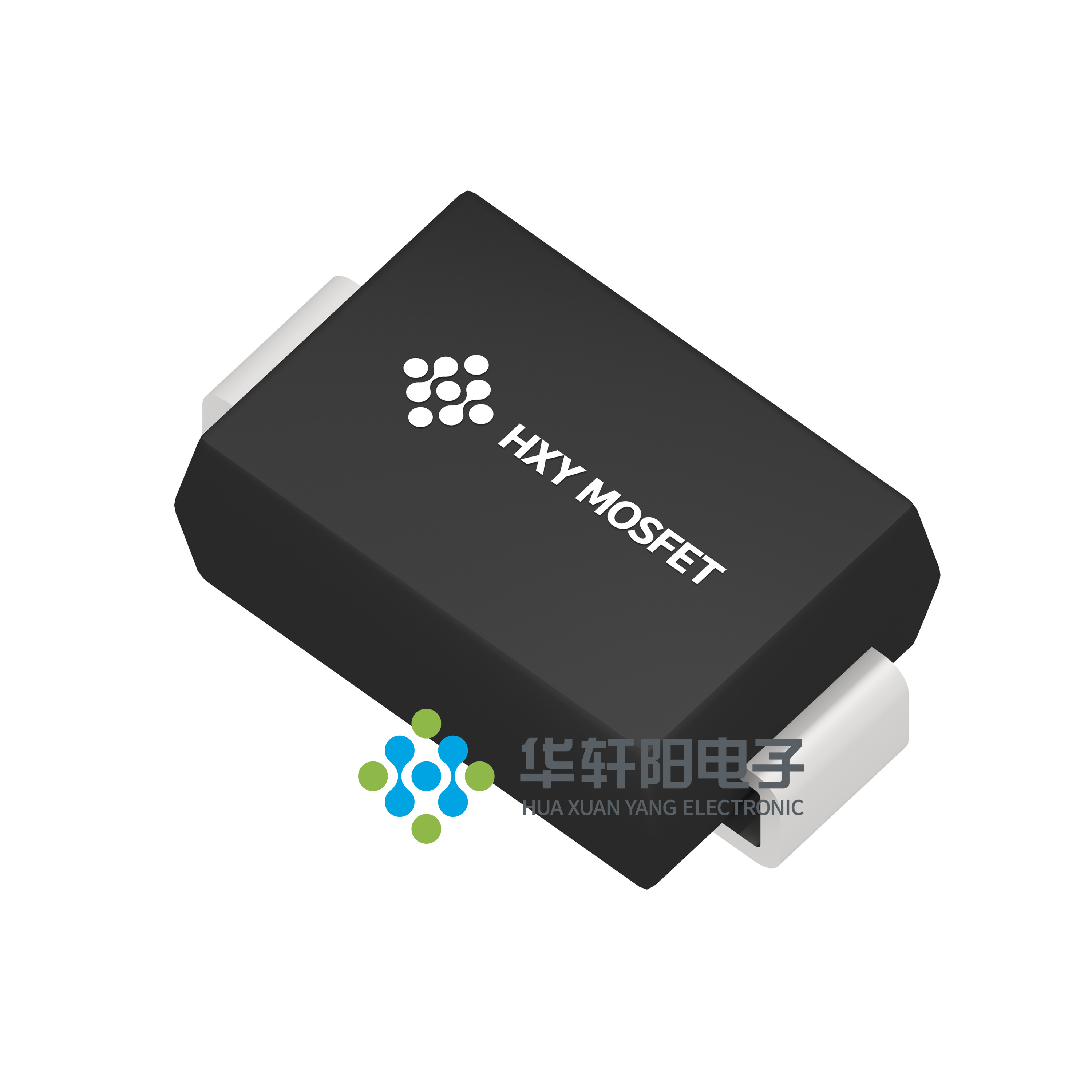

HXY MOSFET/深圳华轩阳电子  P6SMB250CA

P6SMB250CA概述

    P6SMBxxx(C)A 电子元器件技术手册

    产品简介


    P6SMBxxx(C)A 是一款表面贴装(Surface-Mounted)瞬态电压抑制器(Transient Voltage Suppressor, TVS),适用于电路板空间优化。该器件采用低剖面封装,具备玻璃钝化结、低电感和出色的钳位能力。它广泛应用于输入输出接口(I/O)、交流/直流电源和低频信号传输线路(如RS232和RS485)。

    技术参数


    - 峰值脉冲功率(10/1000μs波形):最高600W,重复率0.01%
    - 峰值脉冲电流(10/1000μs波形):最大值取决于具体型号
    - 稳态功率耗散(TA=50℃):5.0W
    - 最大正向浪涌电流(8.3ms单半正弦波):100A
    - 工作结温及存储温度范围:-65°C至+150°C
    - 热阻(结到引脚):20°C/W
    - 热阻(结到环境):100°C/W

    产品特点和优势


    1. 表面贴装设计:节省PCB空间,便于自动化生产和安装。
    2. 低剖面封装:体积小,适应现代小型化电子产品需求。
    3. 内置应力释放:确保长时间稳定运行,减少物理损伤。
    4. 玻璃钝化结:提高抗冲击和振动能力,增强长期可靠性。
    5. 低电感:有效降低EMI干扰,提升信号完整性。
    6. 出色的钳位能力:高效吸收瞬态电压,保护后端敏感元件。
    7. 快速响应时间:迅速钳制过电压,防止电路损坏。
    8. 低漏电流:典型IR小于1μA(高于12V时)。
    9. 高温耐受性:焊锡温度高达260°C/10秒。
    10. 阻燃材料:塑料外壳通过UL 94V-0认证。

    应用案例和使用建议


    - I/O接口:适用于各种通信接口,如RS232和RS485,保护数据线免受瞬态电压损害。
    - 电源管理:用于AC/DC电源的瞬态保护,避免雷击和其他高压突变的影响。
    - 信号传输线路:保护低频信号传输线路不受静电放电和电源波动的影响。
    使用建议:
    - 在安装过程中,建议在每个引脚处使用5.0mm x 5.0mm铜垫以提高热导率。
    - 确保电路布局合理,避免过长的引线引入额外电感。
    - 结合电路设计,选择合适的瞬态电压抑制器型号,根据具体应用场景和需求进行选型。

    兼容性和支持


    - 机械数据:符合JEDEC DO-214AA/SMB标准,适用于标准焊接工艺。
    - 终端兼容性:通过MIL-STD-750方法测试,可实现可焊性。
    - 厂商支持:提供详尽的技术文档和支持服务,帮助用户更好地理解和使用产品。

    常见问题与解决方案


    1. 问题:瞬态电压抑制器发热严重。
    解决方案:检查稳态功率耗散是否超过额定值,适当增加散热措施。

    2. 问题:瞬态电压抑制器响应时间过慢。
    解决方案:确认安装是否正确,确保引脚焊接质量良好,并优化电路布局。

    3. 问题:瞬态电压抑制器失效。
    解决方案:检查是否暴露于超出额定值的工作条件,如温度或电压超出规定范围。如有需要,请联系技术支持。

    总结和推荐


    P6SMBxxx(C)A 瞬态电压抑制器以其高效的瞬态电压钳位能力、出色的热稳定性以及易于表面贴装的特点,在多种电子应用中表现出色。其低漏电流和高可靠性的特点使其成为广泛应用的理想选择。结合厂商提供的详细技术支持,用户可以更好地利用这款产品提升系统可靠性。总体而言,我强烈推荐 P6SMBxxx(C)A 瞬态电压抑制器作为高性能和高可靠性的解决方案。

P6SMB250CA厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

P6SMB250CA数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 HXY MOSFET/深圳华轩阳电子 P6SMB250CA P6SMB250CA数据手册

P6SMB250CA封装设计

查看详情并下载
Symbol
Footprint
3D Model
