P6SMB480A

产品分类:
产品描述:
供应商型号: P6SMB480A SMB
供应商: 国内现货
标准整包数: 3000
HXY MOSFET/深圳华轩阳电子  P6SMB480A

P6SMB480A概述

    P6SMBxxx(C)A 技术手册

    1. 产品简介

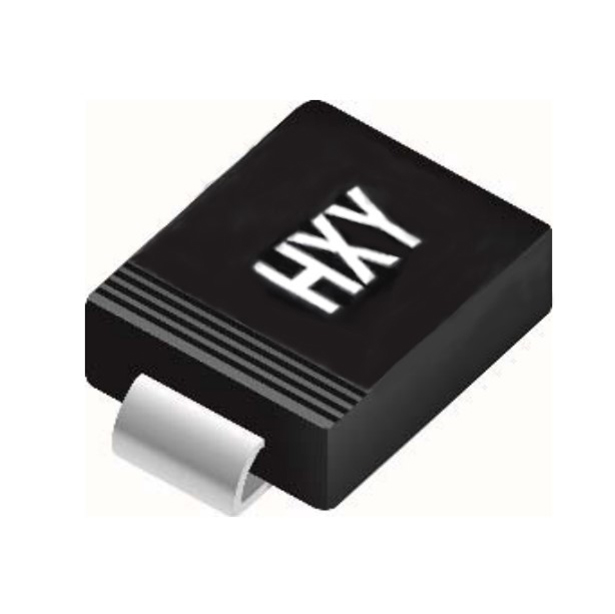

    P6SMBxxx(C)A 是一款表面贴装型瞬态电压抑制器(TVS),属于 SMB 系列,采用 DO-214AA 封装。它主要应用于输入/输出接口、AC/DC 电源及低频信号传输线路(如 RS232 和 RS485)。其紧凑的设计使其能够在电路板上节省空间,适用于各种需要瞬态保护的应用场景。

    2. 技术参数


    - 封装: DO-214AA/SMB 塑料模制外壳
    - 引脚: 符合 MIL-STD-750 方法 2026 的可焊端子
    - 极性: 体外极性符号标记
    - 安装位置: 任意方向
    - 重量: 0.003 盎司 / 0.095 克
    - 机械数据:
    - 峰值脉冲功率耗散: 600 瓦(10/1000 微秒波形)
    - 峰值脉冲电流: 58.1 安培(10/1000 微秒波形)
    - 稳态功率耗散: 5.0 瓦(环境温度为 50°C)
    - 峰值正向浪涌电流: 100 安培(8.3 毫秒单半正弦波)
    - 热阻抗: 结到引脚:20°C/W;结到环境:100°C/W
    - 工作结温和存储温度范围: -65°C 到 +150°C
    - 电气特性:
    - 最大反向断开电压: 5.80 至 550 伏特
    - 最大钳位电压: 10.5 至 920 伏特
    - 最大漏电电流: 1μA(超过 12 伏特)

    3. 产品特点和优势


    - 低外形封装: 占用较小的电路板空间。
    - 内置应变缓解: 提高产品的耐用性和可靠性。
    - 玻璃钝化结: 改善电气性能和稳定性。
    - 低电感: 提高响应速度和效率。
    - 优秀的钳位能力: 能够处理高达 600 瓦的峰值脉冲功率。
    - 快速响应时间: 确保及时保护敏感组件。
    - 高温焊接: 可承受高达 260°C 的焊接温度。
    - 阻燃塑料外壳: 符合 UL 94V-0 标准。

    4. 应用案例和使用建议


    - 应用案例:
    - 在电信设备中保护 RS232 接口免受静电放电(ESD)和雷击的影响。
    - 在汽车电子系统中保护车载通信模块,防止过电压。
    - 使用建议:
    - 针对高能量瞬态事件,确保正确的布线和接地策略,以减少杂散电感。
    - 对于需要频繁通断的应用,选择具有更高浪涌电流容量的产品。
    - 根据具体应用的环境温度,合理选择合适的型号以保证最佳性能。

    5. 兼容性和支持


    - 兼容性: P6SMBxxx(C)A 与市面上常见的 SMA、SMB 封装设备兼容。
    - 支持: Shenzhen HuaXuanYang Electronics CO.,LTD 提供详尽的技术支持,包括样品测试、设计咨询服务及售后维修服务。

    6. 常见问题与解决方案


    - 问题 1: 设备在高环境温度下性能下降。
    - 解决方案: 确保良好的散热设计,使用热导管或增加散热片以提高散热效率。
    - 问题 2: 设备出现意外的泄漏电流。
    - 解决方案: 检查设备接线是否正确,确保无短路现象;重新焊接或更换损坏的 TVS 二极管。
    - 问题 3: 设备无法正常响应瞬态电压。
    - 解决方案: 检查瞬态电压幅度是否超出额定值,确保设备处于额定工作范围内;确认设备安装正确且无松动。

    7. 总结和推荐


    P6SMBxxx(C)A 是一款高性能、可靠的瞬态电压抑制器,特别适合需要高效瞬态保护的应用场景。其独特的功能,如低电感设计、快速响应时间和卓越的钳位能力,使其在市场上具备很强的竞争优势。强烈推荐在各种电子设备和系统中使用该产品,以提升整体系统的稳定性和安全性。

P6SMB480A厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

P6SMB480A数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 HXY MOSFET/深圳华轩阳电子 P6SMB480A P6SMB480A数据手册

P6SMB480A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.2412
9000+ ¥ 0.2372
15000+ ¥ 0.2312
库存: 720000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 723.6
