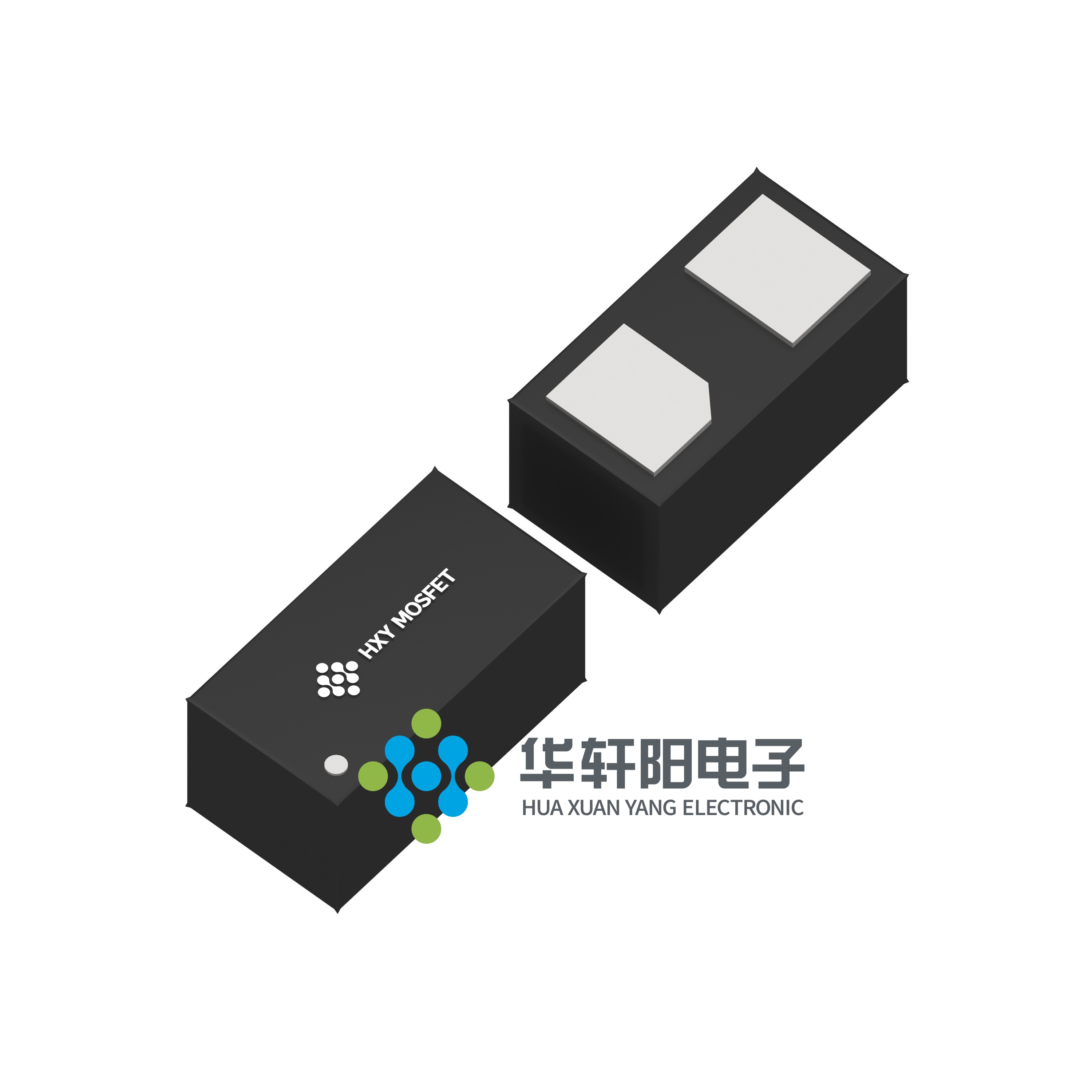

HUCLAMP3331ZATFT

产品分类: TVS二极管/ESD抑制器
产品描述:
供应商型号: HUCLAMP3331ZATFT DFN0603-2L
供应商: 国内现货
标准整包数: 15000
HXY MOSFET/深圳华轩阳电子 TVS二极管/ESD抑制器 HUCLAMP3331ZATFT

HUCLAMP3331ZATFT概述

    HUCLAMP3331ZATFT ESD Protection Diode 技术手册

    产品简介


    HUCLAMP3331ZATFT ESD保护二极管 是一款专为防止静电放电(ESD)和其他电压瞬变事件对敏感半导体组件造成损害而设计的产品。这款二极管具有出色的钳位能力、低泄漏电流、低电容以及快速响应时间,特别适用于暴露于ESD的设计。此外,它还可以用于单向线路的保护,在阵列不可行的应用中提供了设计灵活性。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 峰值脉冲功率 | 90 | W |
    | 最大引脚温度 | 260 | °C |
    | 存储温度范围 | -55 to +150 | °C |
    | 操作温度范围 | -40 to +125 | °C |
    | 最大结温 | 150 | °C |
    | ESD等级(人体模型) | Class 3
    | IEC61000-4-2 ESD保护级别 | 4
    | 参数 | 典型值 | 最小值 | 最大值 | 单位 |

    | VBR @ IT (Note 2) | 3.3 | 5.0 | 1.0 | V |
    | IT | 5.0 | 1.0 | mA |
    | C | 7 | 12 | pF |
    | VC @ IPP=1A (Note 3) | 5 | 10 | V |
    | IPP (Note 3) | 10 A |
    | PPK (Note 3) | 90 W |
    | VRWM | 6.5 V |
    | IR @ VRWM | 0.1 µA |

    产品特点和优势


    - 出色的钳位能力:能够在短时间内将过电压降低到安全水平。
    - 低泄漏电流:减少静态电流,提高能效。
    - 低电容:减少对信号传输的影响,尤其适用于高频信号处理。
    - 快速响应时间:典型响应时间<1ns,确保及时保护。
    - 高可靠性:符合RoHS标准,无铅设计,Halogen Free。
    - ESD保护等级高:符合IEC61000-4-2 Level 4标准,确保在严苛环境下稳定运行。

    应用案例和使用建议


    - 应用案例:广泛应用于智能手机、平板电脑、笔记本电脑等便携式电子设备,以及汽车电子系统。
    - 使用建议:为了确保最佳性能,请避免超过额定电压和温度范围使用。同时,在设计时考虑到冗余设计,以增加系统的可靠性。

    兼容性和支持


    - 兼容性:适用于多种电路设计,特别是那些需要保护单向线路的应用。
    - 支持:提供详尽的技术文档和支持服务,客户可以通过官方网站获取更多信息。

    常见问题与解决方案


    1. 问:如何确认二极管的安装方向?
    - 答:参考封装上的标志或参考手册中的顶部视图标识。
    2. 问:最大工作温度是多少?
    - 答:最大工作温度为+125°C,超过此温度可能会影响其性能。
    3. 问:是否有其他电压版本可用?
    - 答:可根据需求定制其他电压版本,具体请联系销售代表。

    总结和推荐


    HUCLAMP3331ZATFT ESD保护二极管 在同类产品中表现出色,具有出色的性能和广泛的适用性。无论是便携式电子设备还是工业应用,它都能提供可靠且高效的ESD保护。推荐在需要高可靠性的电子设计中使用此产品。确保遵循手册中的所有指导,以充分发挥其潜力并避免潜在风险。

HUCLAMP3331ZATFT参数

参数
击穿电压 -
峰值脉冲电流 -
峰值脉冲功率 -
极性 -
工作电压 -
箝位电压 -

HUCLAMP3331ZATFT厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

HUCLAMP3331ZATFT数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 TVS二极管/ESD抑制器 HXY MOSFET/深圳华轩阳电子 HUCLAMP3331ZATFT HUCLAMP3331ZATFT数据手册

HUCLAMP3331ZATFT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15000+ ¥ 0.1826
45000+ ¥ 0.1796
75000+ ¥ 0.175
库存: 720000
起订量: 15000 增量: 15000
交货地:
最小起订量为:15000
合计: ¥ 2739
