HVESD12C1-02V-G3-08

产品分类: TVS二极管/ESD抑制器
产品描述:
供应商型号: HVESD12C1-02V-G3-08 SOD-523
供应商: 国内现货
标准整包数: 3000

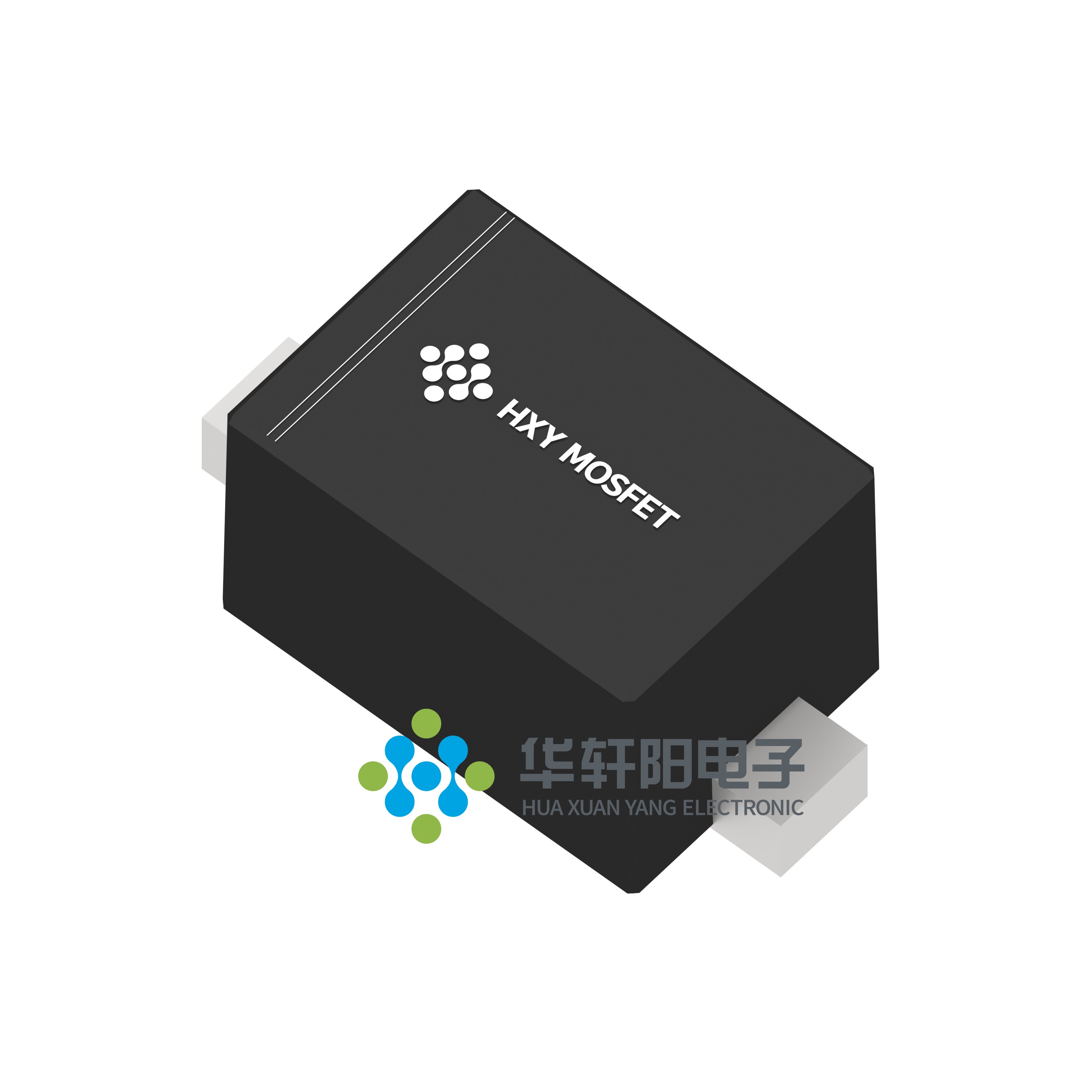

HXY MOSFET/深圳华轩阳电子 TVS二极管/ESD抑制器 HVESD12C1-02V-G3-08

HVESD12C1-02V-G3-08概述

    HVESD12C1-02V-G3-08:ESD保护二极管的技术手册

    产品简介


    HVESD12C1-02V-G3-08是一款由华宣阳电子有限公司(Shenzhen HuaXuanYang Electronics CO.,LTD)生产的ESD保护二极管。这款二极管主要用于高数据传输速率的数据线瞬态保护,能够有效防护各种电压引起的瞬态事件,如静电放电(ESD)。它适用于多种电子设备和电路设计,特别是需要高可靠性的高速通信系统中。

    技术参数


    - 峰值脉冲功率(8/20µs):174W
    - 最大引脚焊接温度(10秒内):260°C
    - 存储温度范围:-55°C 至 +155°C
    - 工作温度范围:-40°C 至 +125°C
    - 最高结温:150°C
    - 静电放电保护(IEC61000-4-2):接触放电 ±30 kV,空气放电 ±30 kV
    - 瞬态抗扰度保护(IEC61000-4-4):40A(5/50ns)
    电气特性
    - 反向工作电压(VRWM):12V
    - 反向击穿电压(VBR):14.1V
    - 反向漏电流(IRWM):0.02 μA
    - 钳位电压(VC):23V
    - 结电容(CJ):29 pF

    产品特点和优势


    HVESD12C1-02V-G3-08具有多项独特的功能和优势,使其在电子设计中具有显著的竞争力:
    - 高可靠性:具备出色的钳位能力,低漏电流和低电容,适用于暴露于ESD的应用。
    - 灵活的设计:能够为单向线提供保护,尤其适用于不使用阵列的复杂应用。
    - 广泛的适用性:可用于各种高可靠性高速通信系统的ESD防护,例如服务器、路由器和数据传输设备。

    应用案例和使用建议


    HVESD12C1-02V-G3-08常用于高数据传输速率的数据线瞬态保护,例如在网络接口卡(NIC)、USB端口和其他高速通信接口中。为了最大限度地发挥其效能,建议:
    - 在设计阶段确保引脚与电路板之间的正确连接和布局。
    - 在测试过程中监控系统的稳定性,特别是在高压和高频率环境中。
    - 使用符合标准的焊接工艺,以确保引脚不会过热。

    兼容性和支持


    HVESD12C1-02V-G3-08采用SOD-523封装,适用于大多数PCB设计。该产品与市场上常见的PCB制造材料兼容。华宣阳电子有限公司提供详尽的产品技术支持和售后服务,包括使用手册和技术咨询服务。

    常见问题与解决方案


    - 问题1:如何确定正确的焊接温度?
    - 解答:确保焊接温度不超过260°C,并在焊接过程中采取适当的散热措施。
    - 问题2:产品在高温环境下表现不佳怎么办?
    - 解答:检查产品是否超出工作温度范围,并确保安装环境通风良好。
    - 问题3:如何测试产品的有效性?
    - 解答:可以使用标准的ESD测试设备进行测试,并参考制造商的测试指南。

    总结和推荐


    综上所述,HVESD12C1-02V-G3-08是一款高效且可靠的ESD保护二极管,适用于多种高速数据传输设备。其卓越的钳位能力和广泛的温度适应性使其成为各类电子设计的理想选择。对于需要高性能ESD保护的应用场合,我们强烈推荐使用HVESD12C1-02V-G3-08。

HVESD12C1-02V-G3-08参数

参数
工作电压 -
箝位电压 -
击穿电压 -
峰值脉冲电流 -
峰值脉冲功率 -
极性 -

HVESD12C1-02V-G3-08厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

HVESD12C1-02V-G3-08数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 TVS二极管/ESD抑制器 HXY MOSFET/深圳华轩阳电子 HVESD12C1-02V-G3-08 HVESD12C1-02V-G3-08数据手册

HVESD12C1-02V-G3-08封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.2479
9000+ ¥ 0.2438
15000+ ¥ 0.2376
库存: 300000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 743.7
直接购买
加入购物车
