ZXMN2A04DN8

产品分类: 场效应管(MOSFET)
产品描述:
供应商型号: ZXMN2A04DN8 SOP-8
供应商: 云汉优选
标准整包数: 3000
HXY MOSFET/深圳华轩阳电子 场效应管(MOSFET) ZXMN2A04DN8

ZXMN2A04DN8概述


    产品简介


    ZXMN2A04DN8是一款由深圳华轩阳电子有限公司(HXY)生产的双N沟道增强型MOSFET。该产品以其出色的低导通电阻(RDS(ON))、低门极电荷(Qg)及低至2.5V的门极电压操作能力著称,特别适用于电池保护和开关应用等领域。

    技术参数


    以下是该产品的关键技术和电气特性:
    - 基本参数:
    - 最大漏源电压(VDS):20V
    - 漏电流(ID):6A(TA=25℃),4.8A(TA=70℃)
    - 门源电压(VGS):±12V
    - 脉冲漏电流(IDM):26A
    - 功耗(PD):2W(TA=25℃)

    - 热阻:
    - 最大热阻(Rthj-a):362.5℃/W
    - 环境温度范围:
    - 存储温度范围(TSTG):-55℃到150℃
    - 工作温度范围(TJ):-55℃到150℃
    - 静态参数:
    - 导通电阻(RDS(ON)):25mΩ(VGS=4.5V,ID=6A)
    - 门阈电压(VGS(th)):1.2V~3V
    - 动态参数:
    - 总门极电荷(Qg):11nC ~ 17.6nC
    - 上升时间(tr):9ns
    - 反向恢复时间(trr):21ns

    产品特点和优势


    ZXMN2A04DN8的主要优势包括:
    - 低导通电阻:25mΩ(VGS=4.5V),这使得其在高效率电源转换和功率管理中表现优异。
    - 低门极电荷:有助于减少开关损耗,提升整体系统的能效。
    - 宽温度适应范围:-55℃到150℃的工作温度范围使其适合各种严苛环境。
    - 高性能反向恢复特性:适用于高频开关应用,如电池保护和负载开关。

    应用案例和使用建议


    应用案例
    - 电池保护:ZXMN2A04DN8在电池保护电路中表现出色,能有效防止过流和短路,保障电池安全。
    - 负载开关:其低导通电阻和快速开关特性使其成为理想的负载开关元件。
    - 不间断电源(UPS):在UPS系统中,ZXMN2A04DN8能确保稳定的电力供应。
    使用建议
    - 在设计电池保护电路时,建议选择合适的门极驱动电路以充分发挥其低导通电阻的优势。
    - 在负载开关应用中,考虑使用较小的栅极电阻(例如1.6Ω~2.4Ω)以优化开关性能。

    兼容性和支持

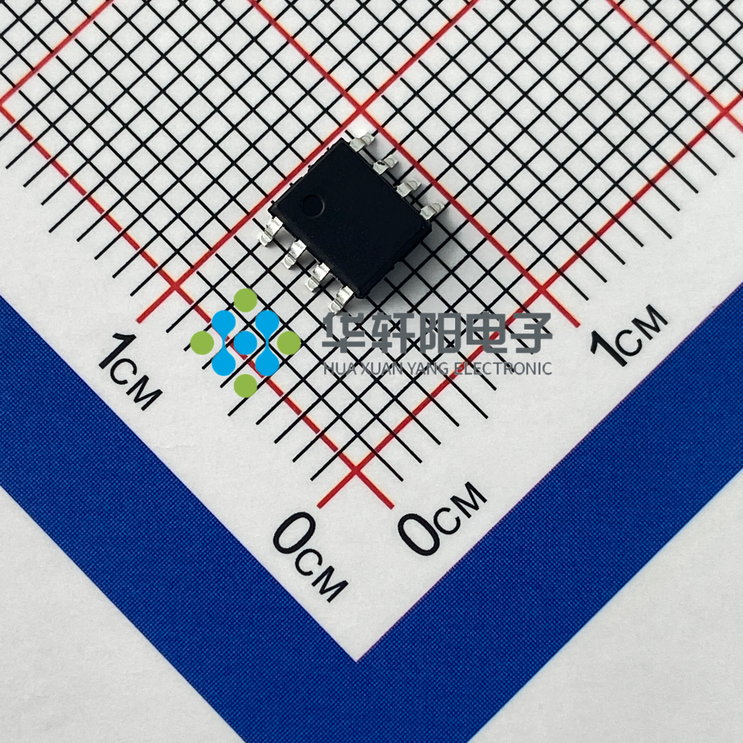

    ZXMN2A04DN8采用SOP-8封装,便于集成到各种印刷电路板设计中。深圳华轩阳电子有限公司提供详尽的技术文档和支持服务,确保客户能够轻松集成和调试该产品。

    常见问题与解决方案


    - Q: ZXMN2A04DN8的最大漏电流是多少?
    - A: ZXMN2A04DN8的最大脉冲漏电流(IDM)为26A。
    - Q: 该产品的反向恢复时间是多久?
    - A: ZXMN2A04DN8的反向恢复时间为21ns。
    - Q: 该产品的门源电压限制是多少?
    - A: ZXMN2A04DN8的最大门源电压(VGS)为±12V。

    总结和推荐


    综上所述,ZXMN2A04DN8凭借其出色的低导通电阻、低门极电荷以及宽温度适应范围,成为电池保护和开关应用的理想选择。其广泛的适用性和高度可靠性使其在市场上具备较强的竞争力。我们强烈推荐该产品给需要高性能MOSFET的工程师和设计师们。

ZXMN2A04DN8参数

参数
Rds(On)-漏源导通电阻 -
通道数量 -
栅极电荷 -
Vgs-栅源极电压 -
Vds-漏源极击穿电压 -
配置 -
Ciss-不同 Vds 时的输入最大电容 -
最大功率耗散 -
Vgs(th)-栅源极阈值电压 -
Id-连续漏极电流 -
FET类型 -

ZXMN2A04DN8厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

ZXMN2A04DN8数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 场效应管(MOSFET) HXY MOSFET/深圳华轩阳电子 ZXMN2A04DN8 ZXMN2A04DN8数据手册

ZXMN2A04DN8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.54
9000+ ¥ 0.531
15000+ ¥ 0.5175
库存: 720000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 1620
