HC3D16065A

产品分类: 其他二极管
产品描述:
供应商型号: HC3D16065A TO-220H-2L
供应商: 国内现货
标准整包数: 50
HXY MOSFET/深圳华轩阳电子 其他二极管 HC3D16065A

HC3D16065A概述

    HC3D16065A Silicon Carbide Schottky Diode

    产品简介


    HC3D16065A是由深圳华宣阳电子有限公司生产的硅碳化物肖特基二极管(Silicon Carbide Schottky Diode)。该产品专为高频应用设计,具有高效率和高可靠性的特点,特别适用于不间断电源(UPS)、功率逆变器、高性能开关模式电源(SMPS)及功率因数校正等领域。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 最大连续正向电流 | 650 | V |
    | 重复峰值正向浪涌电流 | 24 | A |
    | 反向击穿电压 | 650 | V |
    | 正向压降(Tj=25°C) | 1.3 | V |
    | 正向压降(Tj=175°C) | 1.5 | V |
    | 反向漏电流(VR=650V)| < 100 | µA |
    | 热阻(junction-case)| 1.30 | °C/W |
    | 功耗(TC=25°C) | 115 | W |
    | 功耗(TC=110°C) | 50 | W |
    | 非重复正向浪涌电流(Tj=25°C) | 128 | A |

    产品特点和优势


    1. 低导通损耗:由于低正向压降(VF),HC3D16065A在导通状态下表现出极低的损耗。
    2. 低开关损耗:通过微小的反向电荷(QC),该二极管能够显著降低开关过程中的能量损耗。
    3. 高可靠性:其出色的浪涌电流承受能力使得该产品在工业标准下具有高度可靠性。
    4. 适应性广:该产品广泛应用于UPS、功率逆变器、高性能SMPS及功率因数校正等领域,满足不同应用的需求。

    应用案例和使用建议


    - UPS系统:用于不间断电源系统中,确保电力供应稳定可靠。
    - 功率逆变器:提供高效、稳定的直流到交流转换。
    - 高效率SMPS:提高电源转换效率,减少能量损失。
    - 功率因数校正:改善电路的功率因数,增强系统的整体性能。
    使用建议:
    - 在设计电路时,应充分考虑散热措施,确保二极管的工作温度不超出规定范围。
    - 谨慎选择合适的散热片,以提升热稳定性。
    - 确保电源输入电压在规定范围内,避免瞬态高压对二极管造成损害。

    兼容性和支持

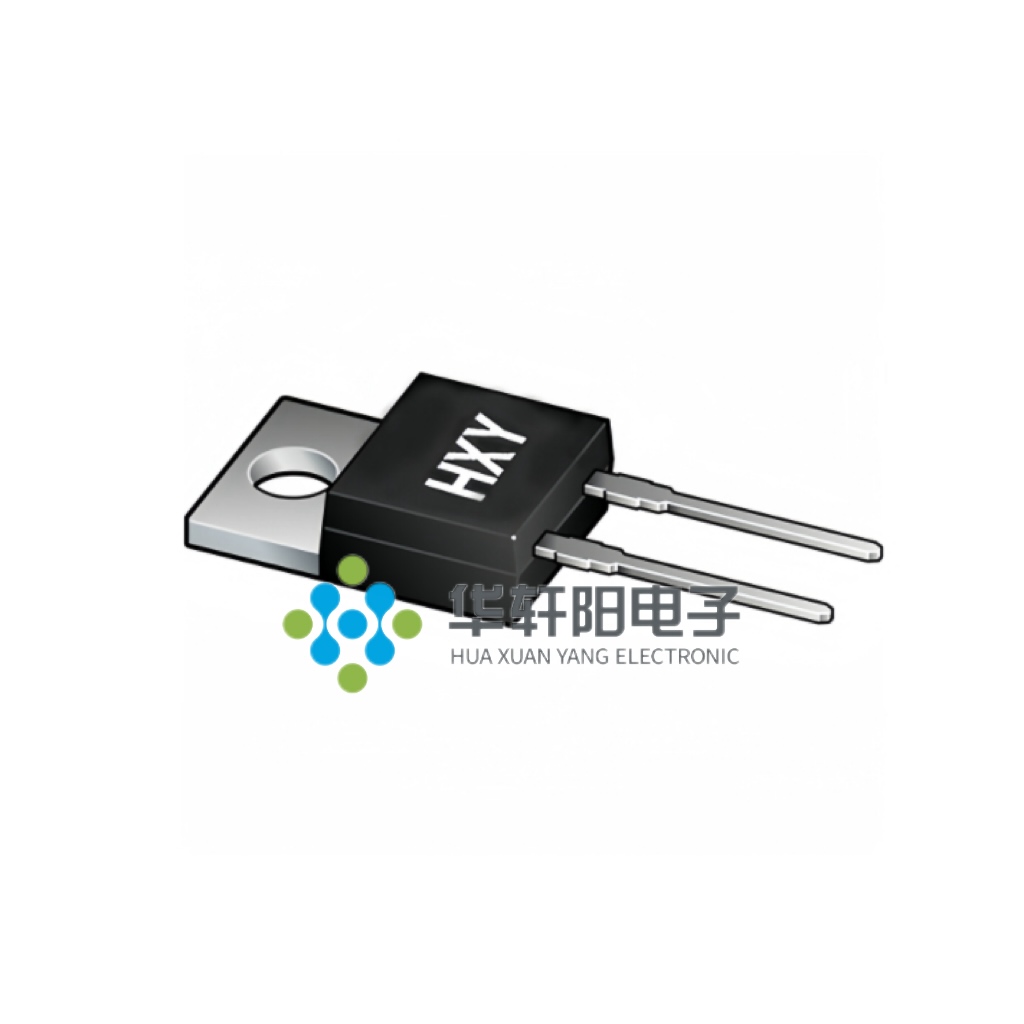

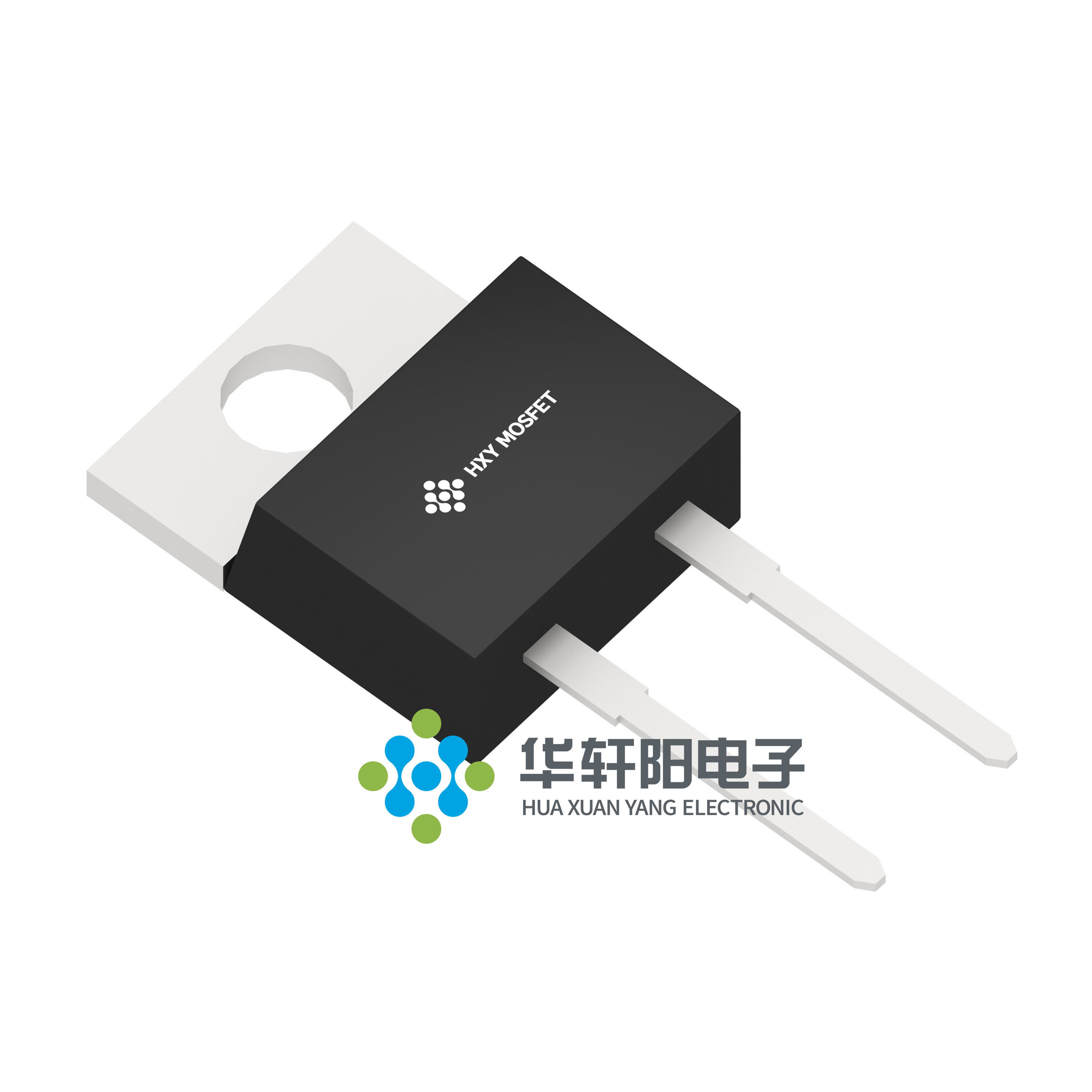

    HC3D16065A采用TO-220H-2L封装,易于集成到现有电路中。深圳华宣阳公司提供了详尽的技术支持和售后服务,以帮助客户解决可能遇到的各种问题。如果您有任何疑问或需要技术支持,请联系您附近的华宣阳代表。

    常见问题与解决方案


    1. Q: 如何处理过高的瞬态电压?
    A: 安装瞬态电压抑制器(TVS)二极管或其他保护电路,以防止瞬态高压损坏二极管。
    2. Q: 如何避免散热不良导致的失效?
    A: 选择合适的散热片并确保良好的热接触,以确保二极管在安全工作温度范围内运行。
    3. Q: 如何选择正确的驱动电路?
    A: 确保驱动电路能够快速开关,避免不必要的功率损失。同时注意驱动信号的强度,确保二极管能正确开启和关闭。

    总结和推荐


    HC3D16065A是一款专为高频应用设计的高效率、高可靠性硅碳化物肖特基二极管。它具备出色的低导通损耗、低开关损耗及高可靠性,适用于多种应用场景。总体而言,这款产品是值得信赖的选择。推荐用于UPS、功率逆变器、SMPS及功率因数校正系统的设计中。务必遵循制造商的安全使用指南,以确保长期稳定运行。

HC3D16065A参数

参数
Vr-反向电压 -
If - 正向电流 -
Ir - 反向电流 -

HC3D16065A厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

HC3D16065A数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 其他二极管 HXY MOSFET/深圳华轩阳电子 HC3D16065A HC3D16065A数据手册

HC3D16065A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 10.8
150+ ¥ 10.62
250+ ¥ 10.35
库存: 300000
起订量: 100 增量: 50
交货地:
最小起订量为:50
合计: ¥ 540
直接购买
加入购物车
