FDMS0312AS

产品分类: 场效应管(MOSFET)
产品描述:
供应商型号: FDMS0312AS DFN5X6-8L
供应商: 国内现货
标准整包数: 5000
HXY MOSFET/深圳华轩阳电子 场效应管(MOSFET) FDMS0312AS

FDMS0312AS概述

    # FDMS0312AS N-Channel MOSFET 技术手册

    产品简介


    FDMS0312AS 是一款由深圳华宣阳电子有限公司生产的N沟道增强型超结(SGT)MOSFET。这款器件专为高可靠性应用而设计,具有低导通电阻、低栅极电荷、快速开关特性和卓越的雪崩特性。FDMS0312AS 主要应用于消费电子电源供应、电机控制、同步整流以及隔离式直流转换等领域。

    技术参数


    以下是 FDMS0312AS 的关键技术和电气特性参数:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 漏源电压(VDS) 30 | V |
    | 栅源电压(VGS) | ±20 V |
    | 连续漏电流(ID) | 10V下 60 A |
    | 脉冲漏电流(IDM) 135 | A |
    | 雪崩能量(EAS) 29.8 mJ |
    | 结温范围(TJ) | -55 150 | ℃ |
    | 储存温度范围(TSTG) | -55 150 | ℃ |
    | 热阻(RθJC) 4.6 ℃/W |

    产品特点和优势


    特点
    1. 低导通电阻:RDS(ON) ≤ 5.8 mΩ @ VGS = 10V,确保较低的功率损耗。
    2. 高可靠性和坚固性:经过优化设计,具备出色的雪崩特性,适合于严苛的应用环境。
    3. 快速开关特性:高速开关特性减少开关损耗,提高系统效率。
    优势
    1. 低热阻:RθJA = 150 ℃/W,有助于热量管理,延长产品寿命。
    2. 低栅极电荷:Qg = 8 nC,降低驱动损耗。
    3. 良好的电流处理能力:连续电流达到60A,脉冲电流高达135A。

    应用案例和使用建议


    应用案例
    FDMS0312AS 在多种电路中都有广泛应用,例如:
    - 消费电子电源供应:适用于充电器、适配器等需要高效转换的应用。
    - 电机控制:用于电动工具和工业电机控制。
    - 同步整流和隔离式直流转换:适合电源模块中的关键部分。
    使用建议
    1. 热管理:考虑使用散热片或散热器,确保良好的热传导。
    2. 栅极驱动:使用适当的栅极电阻以减少振铃现象。
    3. 并联使用:对于高电流需求的应用,可以并联多个FDMS0312AS以分散电流。

    兼容性和支持


    兼容性

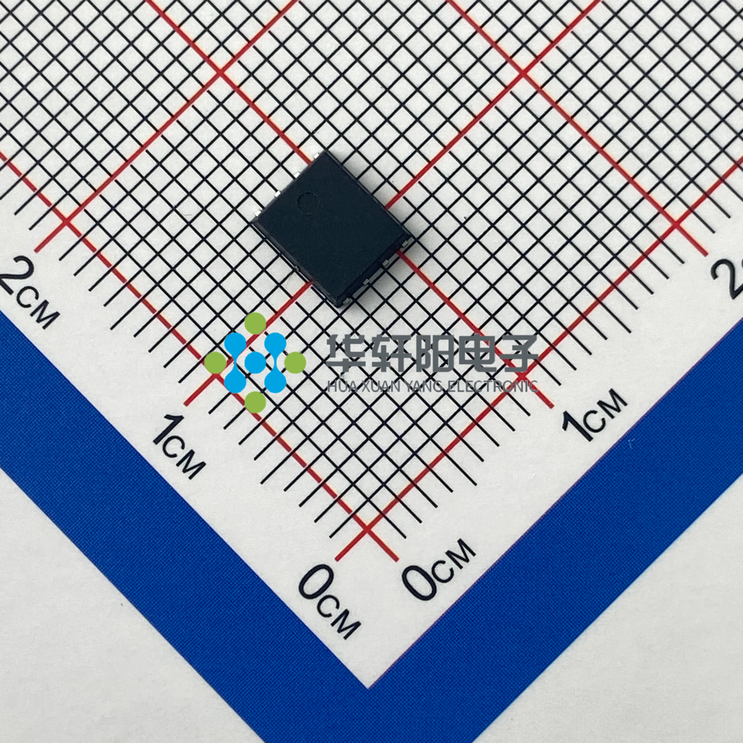

    FDMS0312AS 采用标准的DFN5X6-8L封装,符合大多数PCB的设计要求,便于集成到现有系统中。
    支持
    深圳华宣阳电子有限公司提供详细的技术文档和客户支持,确保客户能够充分利用FDMS0312AS的潜力。此外,还提供了样品申请和技术咨询渠道。

    常见问题与解决方案


    常见问题及解决方法
    1. 高温环境下的性能下降
    - 解决方案:采用外部冷却措施,如增加散热器或风扇。
    2. 栅极驱动噪声
    - 解决方案:添加栅极电阻以减缓开关速度,减少噪声干扰。
    3. 散热不良导致过热
    - 解决方案:确保良好的散热设计,选择合适的PCB布局。

    总结和推荐


    FDMS0312AS N-Channel MOSFET 是一款高性能、高可靠性的器件,非常适合于消费电子电源供应、电机控制等应用。其低导通电阻、快速开关特性和良好的热管理能力使其在市场上具有显著的竞争优势。基于其优良的特性和广泛的应用范围,我们强烈推荐FDMS0312AS作为高可靠性应用的理想选择。

FDMS0312AS参数

参数
Vgs(th)-栅源极阈值电压 -
最大功率耗散 -
Id-连续漏极电流 -
Vgs-栅源极电压 -
通道数量 -
Ciss-不同 Vds 时的输入最大电容 -
Vds-漏源极击穿电压 -
Rds(On)-漏源导通电阻 -
FET类型 -
栅极电荷 -
配置 -

FDMS0312AS厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

FDMS0312AS数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 场效应管(MOSFET) HXY MOSFET/深圳华轩阳电子 FDMS0312AS FDMS0312AS数据手册

FDMS0312AS封装设计

查看详情并下载
Symbol
Footprint
3D Model
