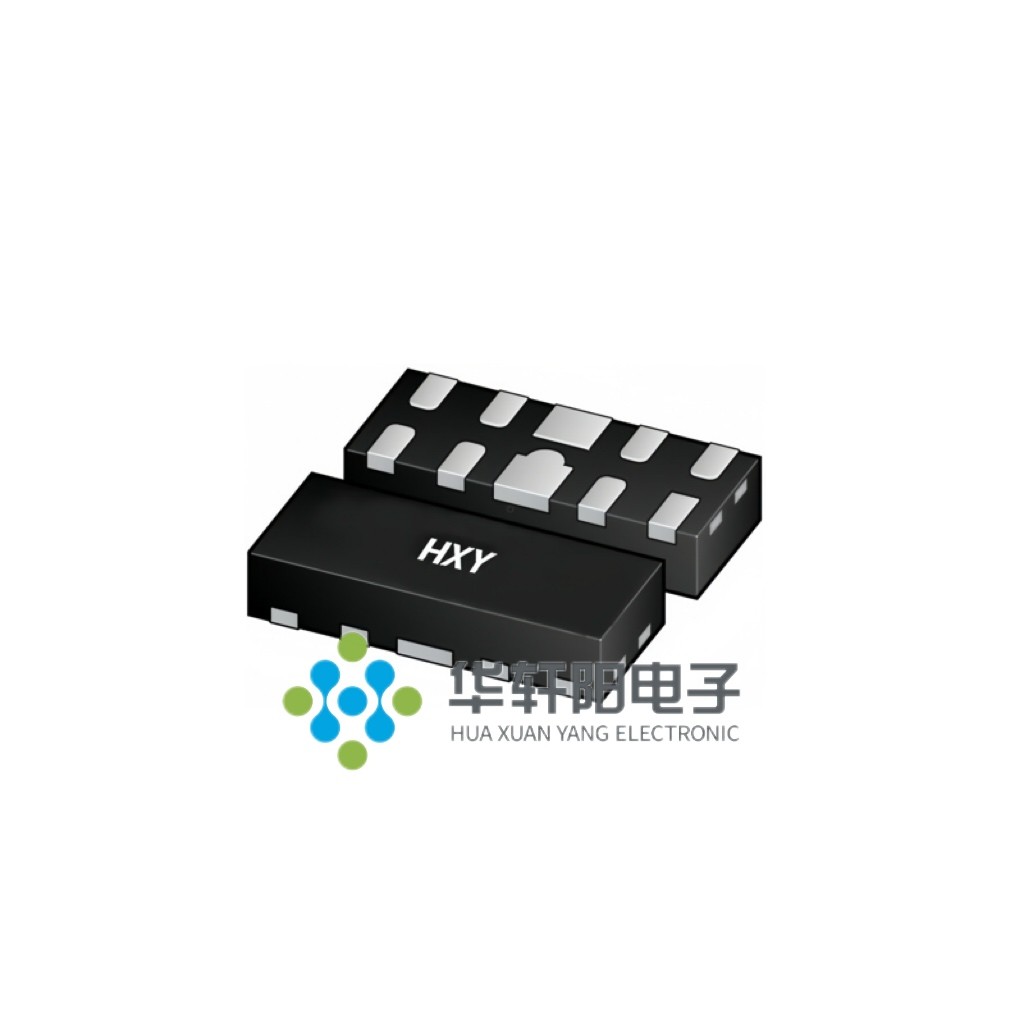

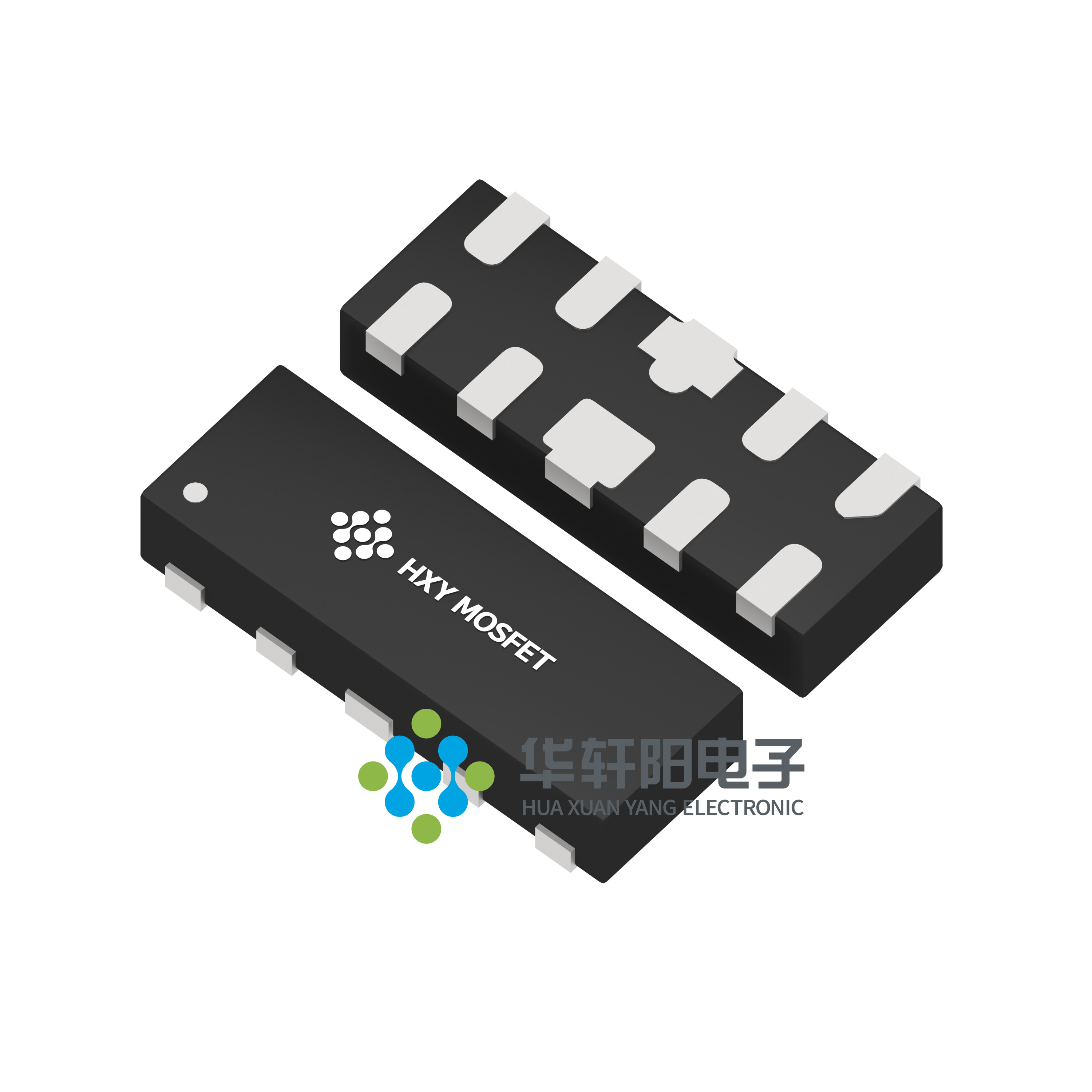

HD3V3F4U10LPQ-7

产品分类: TVS二极管/ESD抑制器
产品描述:
供应商型号: HD3V3F4U10LPQ-7 DFN2510-10L
供应商: 云汉优选
标准整包数: 3000
HXY MOSFET/深圳华轩阳电子 TVS二极管/ESD抑制器 HD3V3F4U10LPQ-7

HD3V3F4U10LPQ-7概述

    # HD3V3F4U10LPQ-7:高性能四通道超低电容瞬态抑制二极管阵列

    产品简介


    HD3V3F4U10LPQ-7 是一款四通道超低电容瞬态抑制二极管阵列,专为各种电路保护应用设计。该产品主要用于提供静电放电(ESD)保护,适用于工业、通信、消费电子等多个领域。HD3V3F4U10LPQ-7 配备了四个独立的通道,每个通道由一对二极管组成,能够高效地引导正向或负向的 ESD 电流到正极或负极电源轨上。此外,该产品内部集成了一个齐纳二极管,位于正极和负极供电轨之间,进一步提高了保护性能。

    技术参数


    主要

    技术参数


    - 峰值脉冲功率 (tp = 8/20μs):70 W
    - 最大引脚温度(焊接时间 10 秒):260 °C
    - 存储温度范围:-55 至 +150 °C
    - 工作温度范围:-40 至 +125 °C
    - 最大结温:150 °C
    电气特性
    - 反向击穿电压:3.3 V
    - 反向漏电流:1.0 μA
    - 最大反向工作电压:5.6 V
    - 最大钳位电压:7 V
    - 频率响应:1 MHz
    特性参数
    - 各通道至接地电容:0.55 pF (最大)
    - 各通道间电容:0.6 pF (最大)
    - 峰值脉冲电流 (8/20μs):4 A

    产品特点和优势


    HD3V3F4U10LPQ-7 的独特功能包括:
    - 超低电容:各通道至接地电容仅为 0.55 pF,有效减少了信号损失,特别适合高速数据线应用。
    - 高性能 ESD 保护:符合 IEC61000-4-2 标准,能够承受高达 ±15 kV 的空气放电和 ±10 kV 的接触放电。
    - 优化封装:专为高速数据线路 PCB 布局设计,简化了 PCB 设计难度。
    - RoHS 合规及无卤素:符合环保标准,适合绿色制造。

    应用案例和使用建议


    应用案例
    HD3V3F4U10LPQ-7 广泛应用于各种需要高度可靠 ESD 保护的场合,如智能手机、平板电脑、通信设备等。其典型应用包括 USB 数据线接口、HDMI 接口和其他高频信号传输端口。
    使用建议
    - 在设计电路时,确保所有连接都正确连接到系统地,以发挥最佳的保护效果。
    - 注意峰值脉冲电流和温度限制,避免超过额定值,以延长产品寿命。

    兼容性和支持


    HD3V3F4U10LPQ-7 可以与多种常见的电子元件和设备兼容,适用于各种 PCB 布局需求。厂商提供了详尽的技术支持文档和售后服务,确保用户在使用过程中遇到任何问题时都能获得及时的帮助。

    常见问题与解决方案


    常见问题
    1. 设备无法正常工作
    - 解决办法:检查接线是否正确,确保所有连接都接地。
    2. 过热现象
    - 解决办法:确认设备的使用条件没有超过额定值,适当降低工作频率或增加散热措施。

    总结和推荐


    总体而言,HD3V3F4U10LPQ-7 以其出色的 ESD 保护能力、优化的封装设计以及高度的可靠性,使其成为市场上同类产品中的佼佼者。我们强烈推荐这款产品用于需要高度可靠 ESD 保护的应用场景,特别是在通信、消费电子等领域。

HD3V3F4U10LPQ-7参数

参数
工作电压 -
箝位电压 -
击穿电压 -
峰值脉冲电流 -
峰值脉冲功率 -
极性 -

HD3V3F4U10LPQ-7厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

HD3V3F4U10LPQ-7数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 TVS二极管/ESD抑制器 HXY MOSFET/深圳华轩阳电子 HD3V3F4U10LPQ-7 HD3V3F4U10LPQ-7数据手册

HD3V3F4U10LPQ-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
